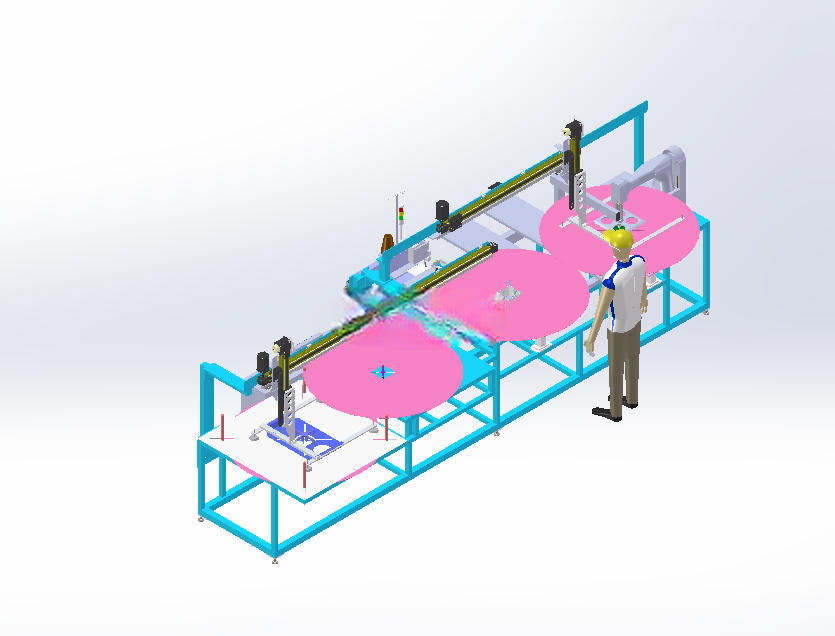

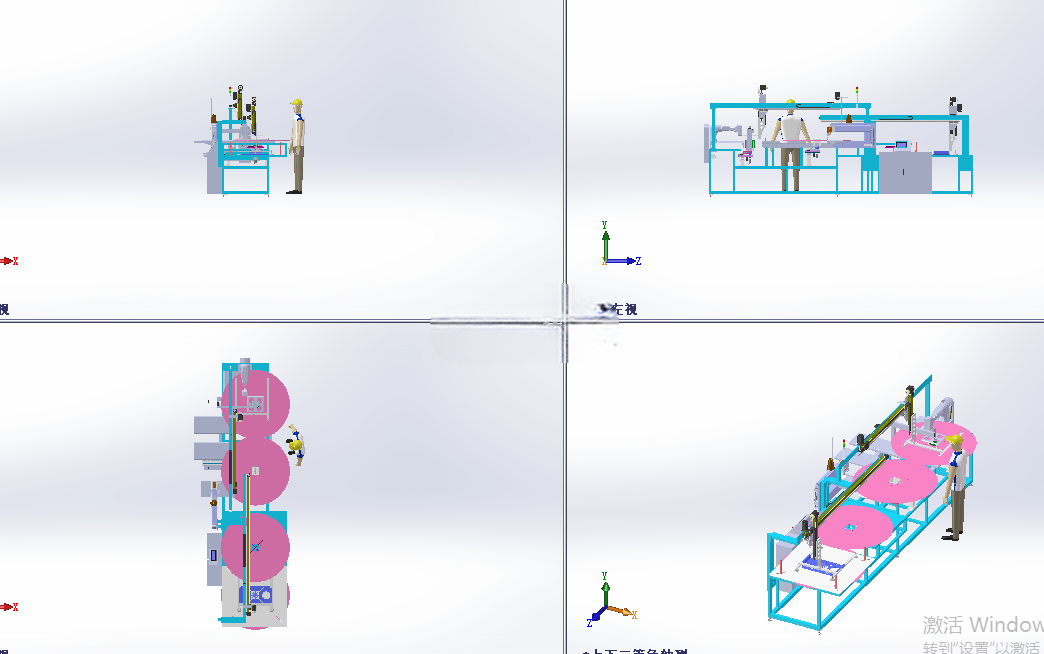

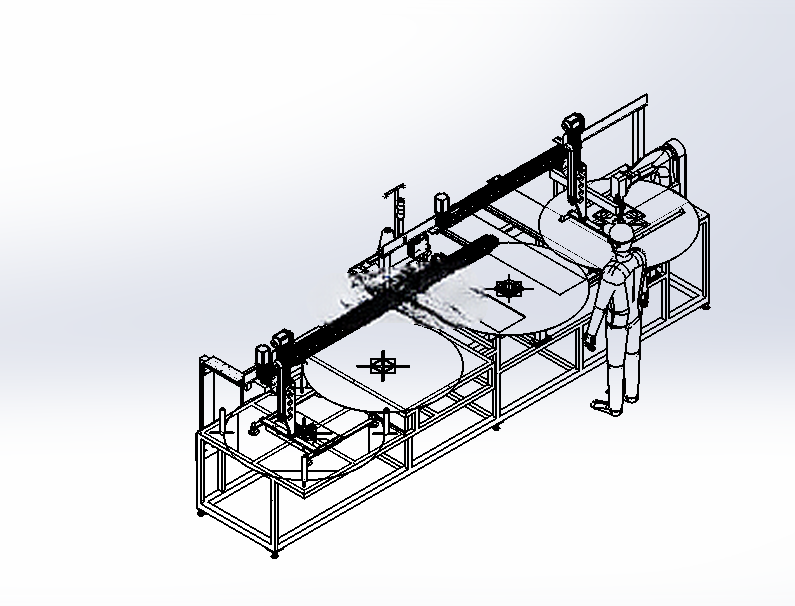

多工位转盘式大面积自动缝纫设备结构

　　这款多工位转盘式缝纫设备，主要面向家纺、户外用品、汽车内饰等需要大尺寸幅面缝制作业的生产场景，针对传统单工位缝纫机人工上下料耗时、缝制作业范围受限、多工序衔接需要人工转运的痛点做了针对性的结构优化，能够适配大面积片状柔性物料的连续缝制作业需求。设备整体采用方通焊接机架作为承载基础，机架底部预留可调脚杯安装位，可根据车间地面平整度调整设备水平度，安装时需要预留周边至少1.2米的操作与维护空间，设备主体长度方向沿传动模组布置方向延伸，三个转盘工位沿模组行程方向等距排布，单工位转盘直径适配常规大尺寸缝料的铺放范围，转盘表面做防滑磨砂处理，避免缝料在定位、缝纫过程中出现偏移。

　　设备的核心执行单元包含缝纫机头、四轴取放机械手、直线传动模组、工位升降台几个部分，其中直线传动模组采用上下双层轨道布局，上层轨道搭载缝纫机头的移动安装座，可实现X轴方向的长距离移动，配合机头自身的Y向微调结构，覆盖三个转盘工位的全部缝纫作业范围；下层轨道搭载空料治具回收滑台，完成缝制作业后的空治具可通过下层轨道回流至上料工位，减少人工转运治具的工作量，上下层轨道之间设置分隔防护板，避免缝纫过程中产生的线屑、碎料落入下层轨道影响传动精度。四轴机械手布置在模组的末端工位侧，主要完成待缝料的上料定位与成品的取放转移，机械手末端设置柔性夹爪，可适配不同厚度的柔性面料夹取需求，夹爪接触面贴附防滑硅胶层，避免夹取过程中刮伤面料表面。

　　工位升降台集成在每个转盘工位的下方，当缝料铺放完成后，升降台带动转盘上升至缝纫作业高度，配合机头的压脚结构完成缝料的压紧定位，缝纫过程中转盘可根据缝纫路径需求做分度旋转，无需人工调整缝料位置即可完成环形、多段直线等复杂路径的缝制作业。设备的机架侧边预留了电控系统安装位，可根据实际生产需求搭配对应的伺服驱动系统与传感检测组件，每个转盘工位设置物料到位检测传感器，确认缝料铺放到位后才会启动后续缝纫流程，避免空机运行造成的设备损耗。

　　在结构设计过程中，重点考虑了缝纫作业的震动传导问题，缝纫机头的安装座与传动模组之间设置减震垫层，减少机头高速缝纫时产生的震动传递到机架整体，保证缝迹的均匀度；同时传动模组的导轨选用带防尘罩的线性导轨，适配缝纫车间多浮线、多纤维碎屑的作业环境，减少日常维护的频次。需要注意的是，该结构方案未集成自动换锁芯机构，实际投产应用时需要在设备旁预留人工更换锁芯的操作位，或者根据产能需求额外加装自动换锁芯组件，进一步提升设备的连续作业时长。设备的上料端预留了人工操作位，也可根据产线布局对接前道的自动上料机构，实现从面料裁切到缝纫成品输出的全流程自动化衔接，出料端可搭配皮带输送线直接将成品输送至质检或包装工位，减少中间环节的人工搬运成本。整体结构的受力经过校核，方通机架的壁厚满足长周期连续作业的刚性需求，不会因为长时间运行出现机架变形导致的缝纫精度偏移，各运动轴的行程参数经过反复模拟验证，既保证了足够的作业覆盖范围，也避免了行程冗余造成的设备占地面积浪费。
