键盘自动入箱装箱输送生产线结构

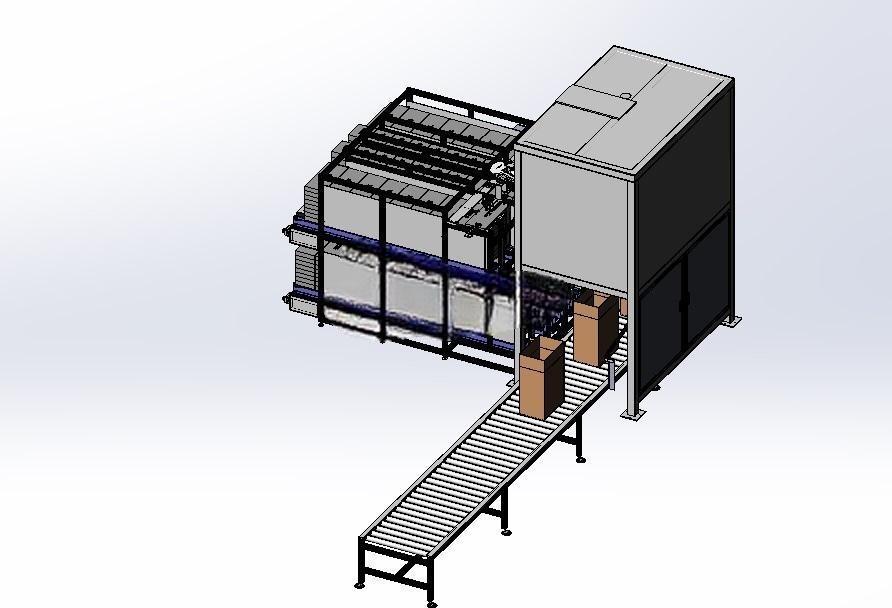

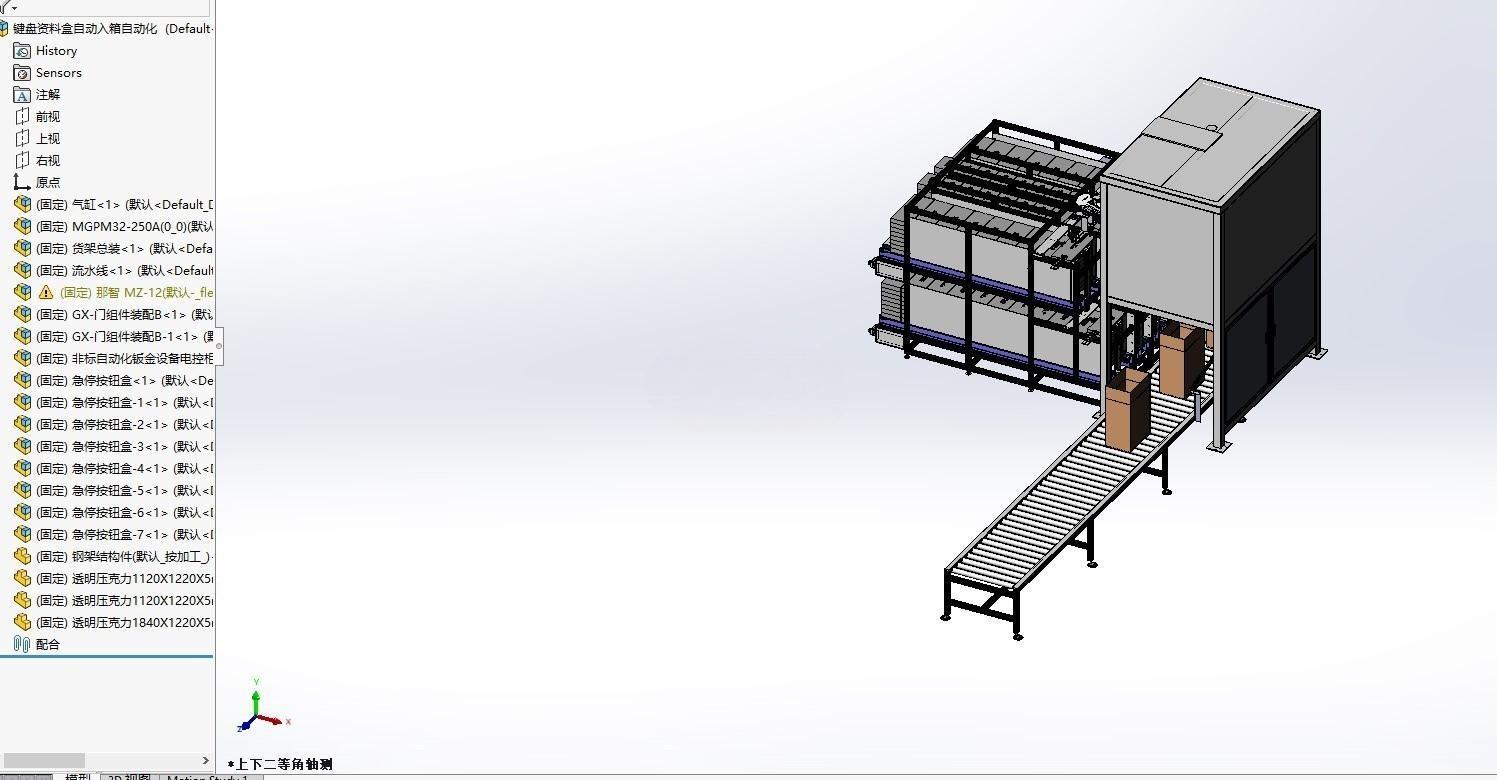

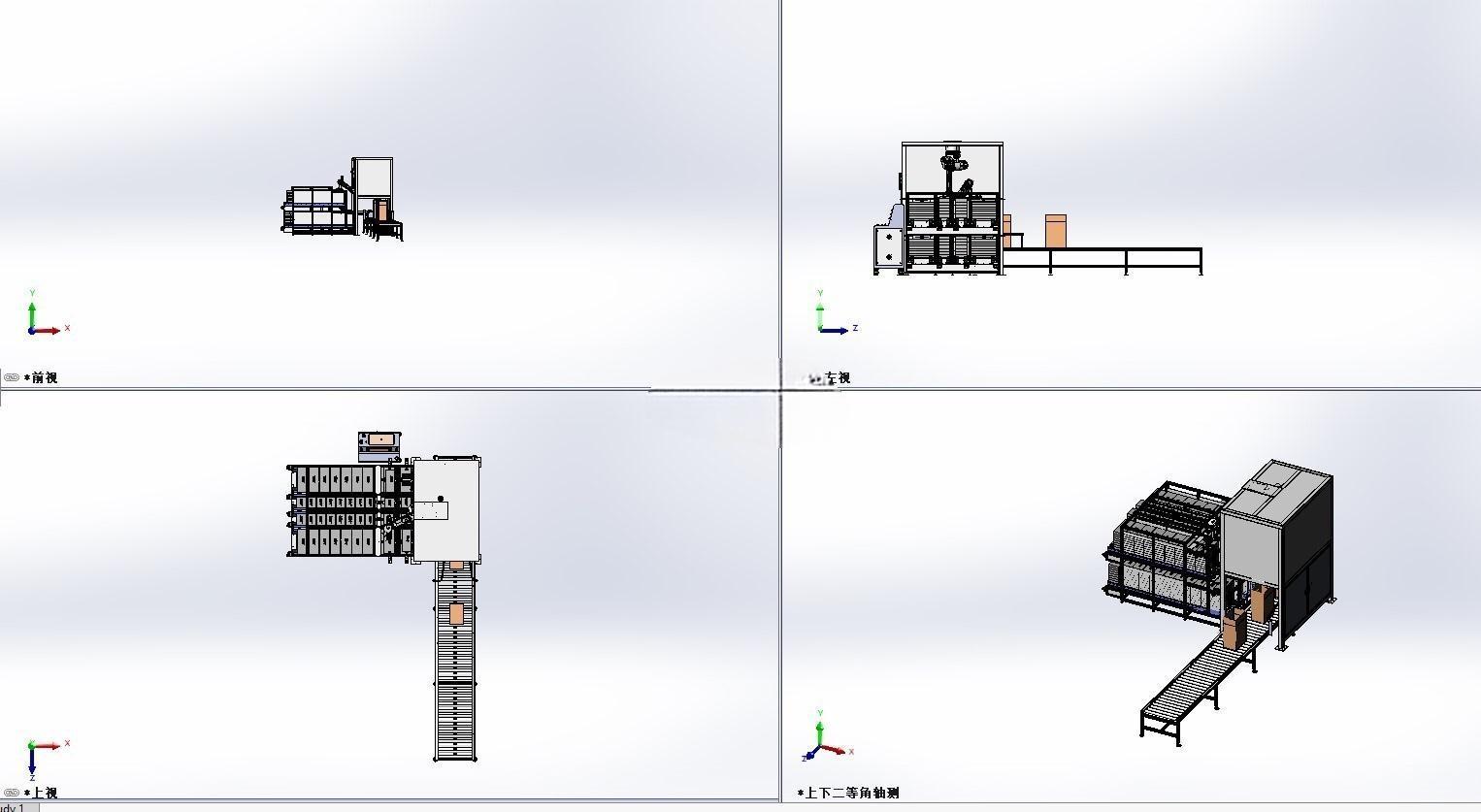

　　这套结构针对电脑外设生产末端的包装工序设计，主要应用在键盘成品组装完成后的装箱环节，替代传统人工取料、装盒、封箱前的料箱转运作业，适配3C制造车间的流水线排布逻辑，可直接对接前段键盘组装检测线的出料端，完成成品从检测工位到待封箱工位的自动流转。设备整体分为三个核心功能段，前段为多工位缓存料架区域，采用层叠式储料结构，可同时容纳多组待装箱键盘料盒，料架底部配置同步带推送机构，按照产线节拍逐排将料盒推送至取料工位，避免人工补料频繁打断产线节奏，缓存区的挡料机构采用弹性挡片设计，推送过程中不会刮蹭料盒表面，适配不同厚度的键盘包装料盒。

　　中段为装箱执行区域，采用框架式封闭护罩结构，内部集成取料移栽机构，可将缓存区送出的键盘料盒精准抓取后放入下方输送线上的纸箱内，移栽机构的行程覆盖纸箱进料位的全宽度范围，可根据纸箱内的排布要求调整放料位置，支持单箱多件的装箱排布，护罩侧面设置检修门，方便日常调整夹爪位置与维护传动部件，护罩顶部预留除尘接口，可对接车间中央除尘系统，避免装箱过程中浮尘落入包装内。

　　后段为滚筒输送线结构，采用镀锌滚筒排布，滚筒间距根据纸箱底部尺寸设计，避免输送过程中纸箱卡滞，输送线的支脚配置可调脚杯，可根据车间地面平整度调整整体高度，对接不同高度的前段出料设备与后段封箱设备，输送线侧方配置纸箱定位挡块，当纸箱到达装箱工位时，挡块自动升起定位，保证放料位置精度，完成装箱后挡块降下，纸箱自动流向下一工位。设计过程中优先考虑了产线的兼容性，缓存区的料架挡条间距可通过腰型孔调整，适配不同尺寸的键盘料盒，移栽夹爪采用快换结构，更换不同规格的夹爪即可适配不同外形的键盘产品，无需大幅调整整体结构。

　　设备的安装边界需考虑车间的动线规划，缓存区侧方预留至少800mm的补料操作空间，方便人工将整叠料盒放入缓存架，输送线的进出端预留300mm的对接余量，方便与前后段设备的输送面衔接，设备整体的重心偏向后段输送线侧，安装时需保证地面承重满足要求，避免运行过程中出现晃动。传动部分的选型匹配产线常规2秒/件的节拍要求，同步带采用耐磨聚氨酯材质，可长时间连续运行无需频繁更换，移栽机构的导向部件采用线性导轨，保证重复定位精度控制在±0.5mm以内，避免放料时出现卡箱、蹭箱问题。电气布线全部走设备框架内部的线槽，外部无裸露线缆，避免车间作业过程中线缆被剐蹭损坏，操作按钮集中设置在护罩侧方的操作盒上，可手动调整单步动作，方便调试阶段的参数微调。这套结构的设计逻辑围绕3C包装产线的快换、高节拍需求展开，没有采用复杂的多轴机器人结构，在满足装箱精度要求的前提下控制了整体制造成本，同时降低了后期维护的难度，适合中小批量多品种的键盘生产车间使用，可根据实际产能需求调整缓存区的料架层数，扩展储料容量，减少人工补料的频次。
