O型圈密封性能自动检测设备结构方案

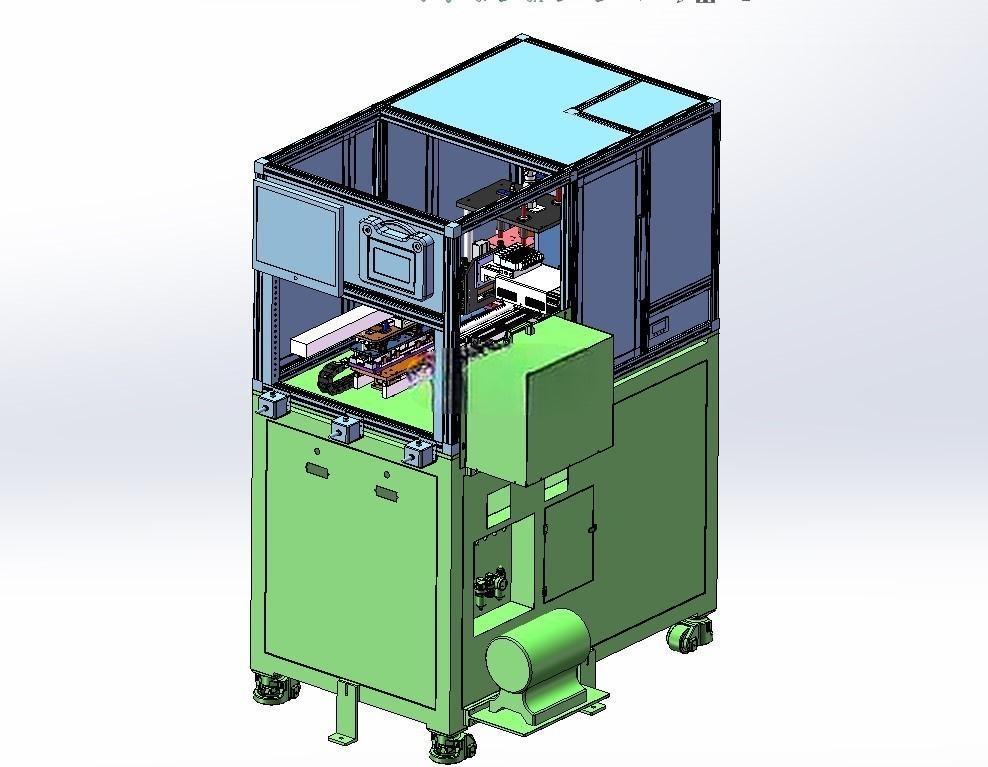

　　在液压气动、汽车零部件、消费电子密封件生产环节，O型圈作为最基础的静密封、动密封核心元件，其密封泄露量是否达标直接决定下游总成产品的使用寿命与运行可靠性，传统人工浸水冒泡检测的方式不仅效率低下，且受人员主观判断影响大，微小泄露难以精准识别，无法匹配高精度密封件的批量质检需求，这款自动化O型圈密封泄露测试设备正是针对这一场景开发的专用质检装备。设备整体采用柜式集成化布局，下部为机架与动力气源、电控元件安装腔体，上部为封闭测试作业区，底部配置可调支撑脚轮，既可以在车间质检区灵活移位，也可以通过调节脚杯实现水平固定，满足不同产线的布局对接需求；上部测试区采用铝型材框架搭配透明亚克力防护门，既可以观察内部测试工位的运行状态，也能避免测试过程中外界气流干扰检测精度，同时防止人员误触运动部件造成安全隐患。

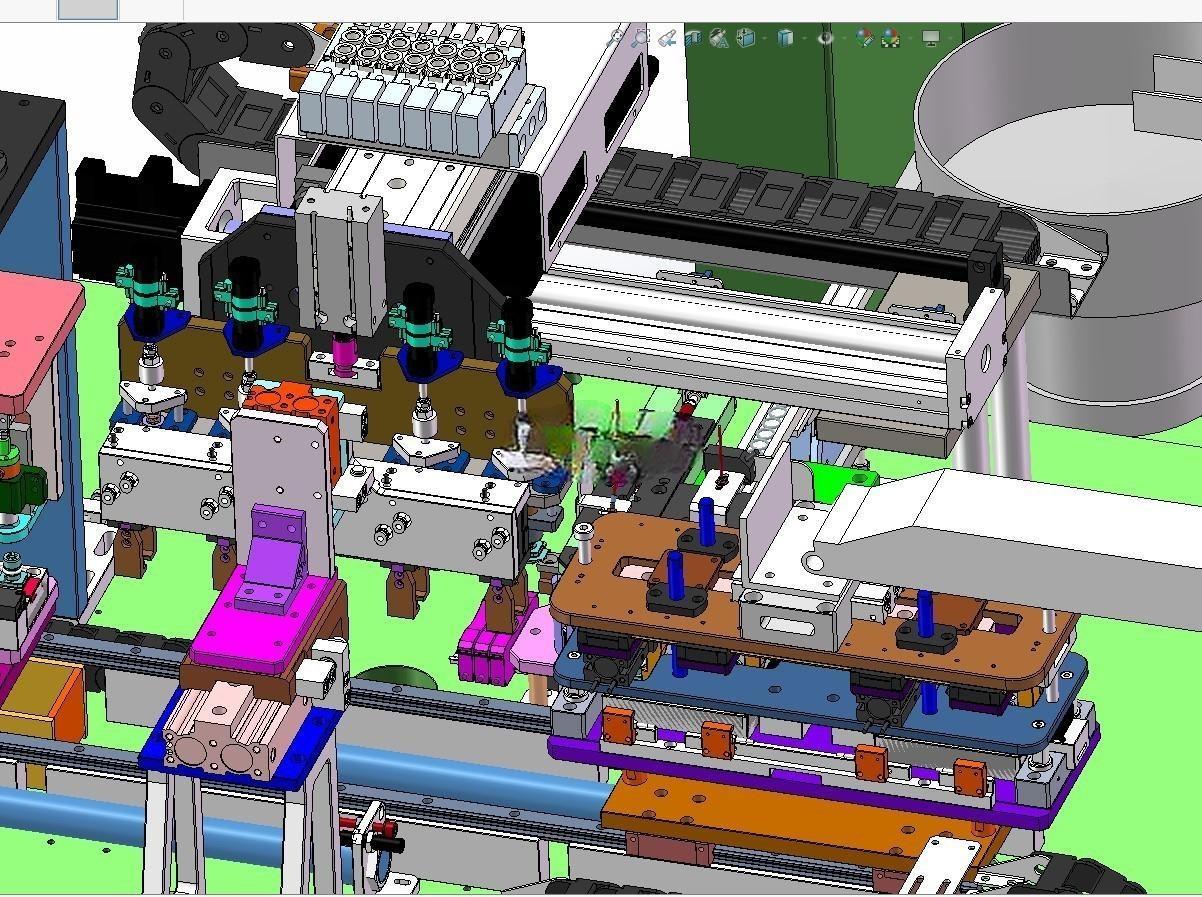

　　从功能实现逻辑来看，设备采用多工位并行测试的设计思路，上料工位可兼容不同线径、不同外径的O型圈快速装夹，通过快换式密封夹具适配多规格产品的测试需求，无需整体更换工装即可快速切换生产批次，大幅降低换型时间；测试工位采用压差法检测原理，通过向密封腔体内充入设定压力的洁净压缩空气，保压设定时长后通过高精度压力传感器采集腔内压力变化值，换算得到O型圈的实际泄露量，相比传统浸水检测可识别微米级的微小泄露，检测精度可满足航空、汽车领域高等级密封件的质检要求；下料工位根据检测结果自动区分合格件与不合格件，不合格品直接排入废料收集盒，合格品流入下一工序，全程无需人工干预，单批次测试效率较人工检测提升4倍以上。

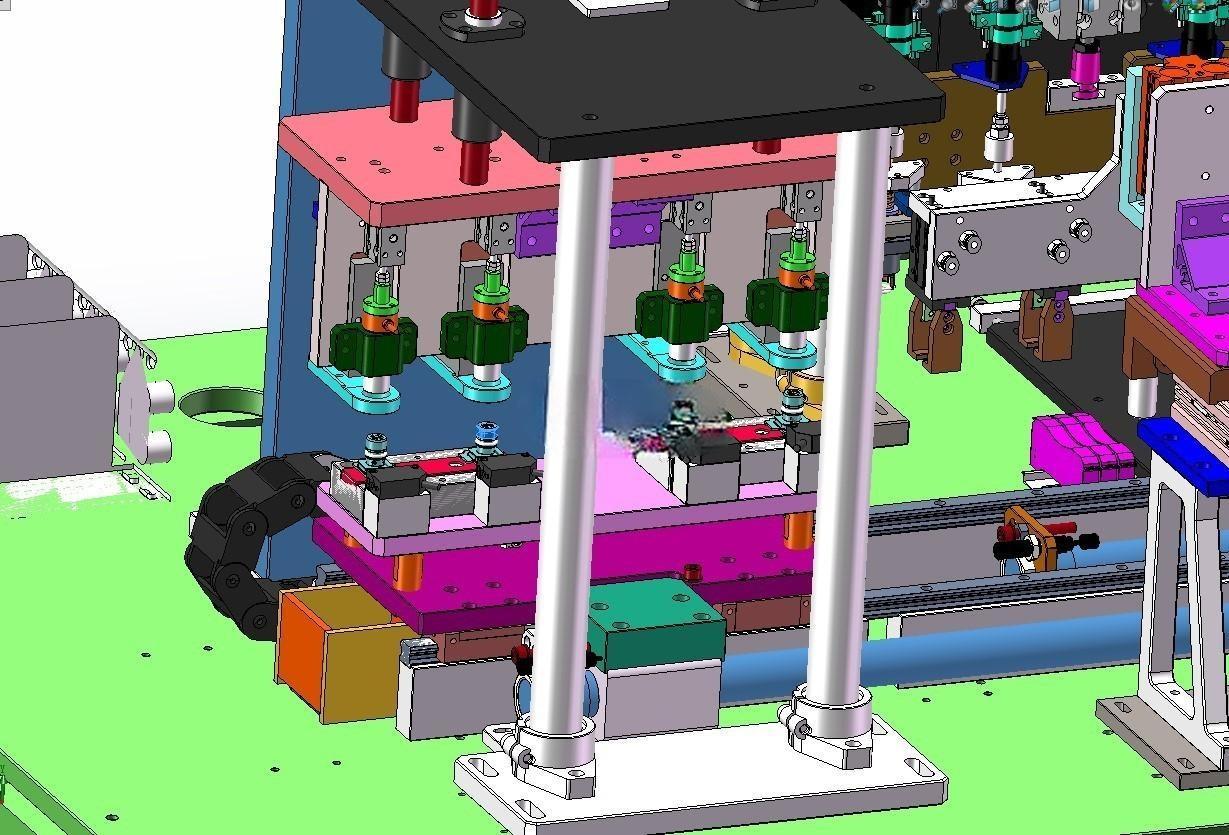

　　结构设计层面，设备将气源处理元件、电磁阀组、控制电路全部集成在下部机架腔体内，走线走管全部采用内部隐藏式布局，避免车间粉尘、切削液附着在管路线路上造成元件老化，同时下部腔体设置可开合检修门，日常维护时可直接打开检修门更换滤芯、调整阀组压力，无需拆解上部防护结构；测试工位的压合机构采用直线导轨导向搭配气缸驱动，压合行程设置硬限位与软限位双重保护，避免压合力过大损坏O型圈或者夹具，同时压合位置设置压力传感器实时反馈压合力，确保夹具与O型圈贴合到位，不会因为压合间隙造成测试数据偏差。安装边界方面，设备整体占地面积控制在1.2米*0.8米范围内，整机高度不超过1.8米，对接产线时无需对现有产线布局做大规模调整，气源接口采用车间通用的快插式接头，接入0.5-0.8MPa的洁净压缩空气即可运行，电控部分采用220V民用供电，无需额外配置工业动力电源，适配大部分中小零部件生产车间的配套条件；设备侧面预留通讯接口，可直接对接工厂MES系统，上传每一个O型圈的测试数据，实现质检数据的全流程追溯，满足高端零部件生产的质量管控要求。

　　在实际应用中，这类设备除了标准O型圈的泄露测试外，更换对应夹具后还可适配异形密封圈、密封垫类产品的密封性能检测，设备的测试压力、保压时长、泄露阈值都可通过触控屏直接设置，可根据不同产品的测试标准快速调整参数，无需修改硬件结构；上部测试区的顶部设置排风接口，可对接车间集中排风系统，避免测试过程中可能出现的压缩空气带油问题影响车间环境，机架底部设置接油盘，收集气源过滤排出的废水废油，保持车间现场整洁。从结构设计的参考价值来看，这款设备的集成化布局思路、快换夹具设计、双重安全防护结构都可以直接复用在各类自动化检测设备的开发中，尤其是封闭测试区的框架设计，兼顾了可视性、防护性与结构轻量化，相比传统铁板焊接的防护结构重量降低40%，同时装配难度大幅降低，铝型材框架可直接根据尺寸需求裁切组装，无需做表面喷涂处理，缩短设备的加工装配周期。
