多工件兼容型环缝自动焊接设备结构设计

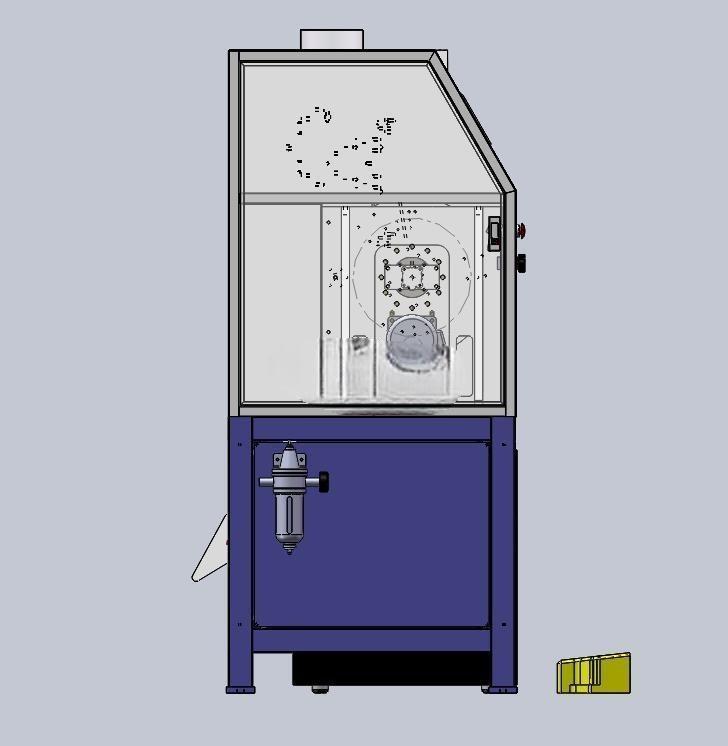

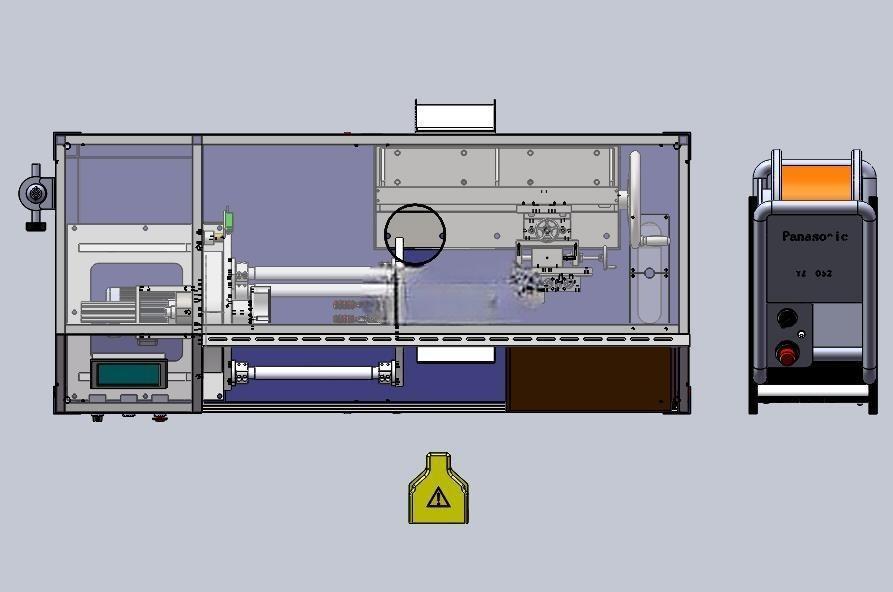

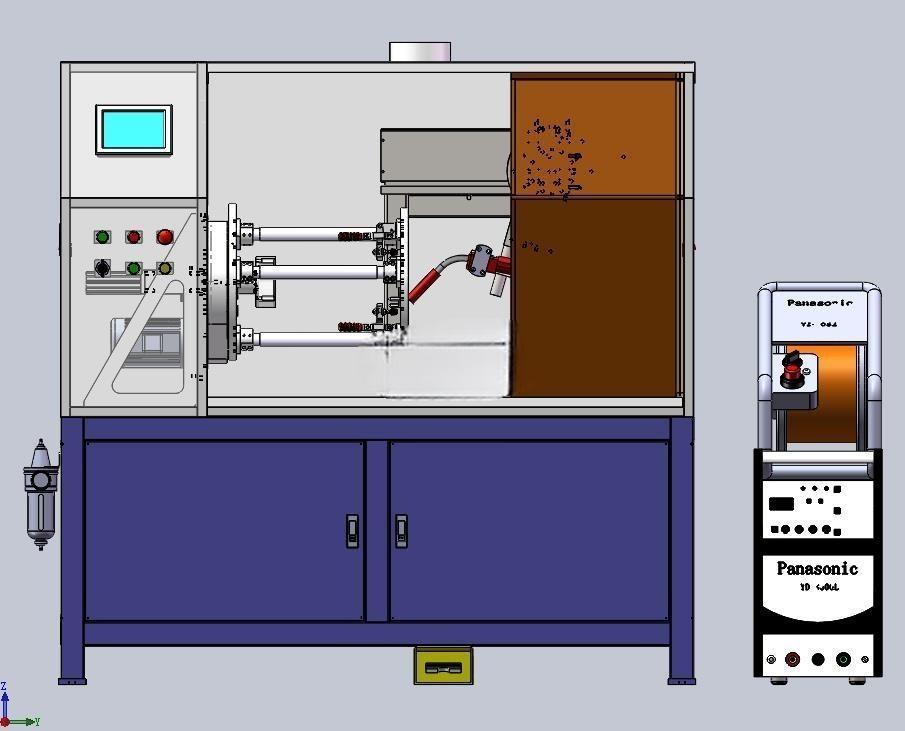

　　从结构布局来看，设备采用卧式床身作为承载基体，床身内部预留了驱动组件、电气控制元件的安装腔，外部通过线性导轨搭载可调节的工件装夹工位，装夹端采用可调式卡盘与尾顶配合的结构，可根据不同直径、不同长度的环缝工件调整装夹间距，兼容直管对接、筒体端盖焊接、法兰与管件连接等多种常见环缝加工场景，装夹工位旁设置了独立的焊枪进给滑台，滑台可实现X轴、Z轴两个方向的精准位移，配合工件回转主轴的转速匹配，能够让焊枪始终对准焊缝位置，保证焊接过程中弧长稳定。在压力容器、五金管件、汽车零部件、小型储罐类产品的加工环节中，环形焊缝的焊接质量一致性一直是产线管控的核心难点，传统人工焊接环缝时，操作者需要持续调整焊枪角度、匹配工件转动速率，长时间作业下极易出现焊缝咬边、焊瘤、未焊透等缺陷，且不同操作者的技能水平差异会直接导致成品合格率波动，这款自动环缝焊机的设计初衷，就是针对中小规格环缝工件的批量焊接需求，用自动化作业替代人工持焊的不稳定环节。

　　设备配套的焊接电源采用全数字控制架构，可根据工件材质、壁厚参数预设焊接电流、电压、送丝速度参数，引弧阶段采用慢送丝配合小电流起弧的逻辑，大幅提升引弧成功率，减少起弧位置的焊接缺陷，焊接过程中参数可根据预设曲线自动调整，无需人工中途干预，针对不同厚度的工件，还可设置多层多道焊接参数，实现厚壁工件的连续自动焊接。控制系统部分以可编程逻辑控制器作为核心控制单元，搭配人机交互触摸屏作为操作终端，操作者可通过触摸屏直接设置工件回转转速、焊枪移动速度、焊接时长、保压时间等参数，设备的运行状态、故障报警信息也会实时在触摸屏上显示，方便现场操作人员快速排查问题，电气元件的排布充分考虑了现场维护的便利性，所有接线端子都设置了清晰的标识，控制腔内部预留了足够的检修空间，日常维护时无需大面积拆解设备结构。

　　从人机工程设计角度出发，设备的操作按钮、急停开关都设置在操作者站立时可轻松触及的位置，工件上下料的工位高度匹配成年人站立作业的舒适区间，减少操作者频繁弯腰、抬手的动作，降低长时间作业的劳动强度，设备外围预留了安全防护栏的安装接口，可根据现场需求加装遮光防护板，避免焊接弧光对周边作业人员造成影响。安装边界方面，设备主机的占地面积适配中小型加工车间的布局需求，地面承重要求符合普通工业厂房的地面承载标准，安装时只需调整床身水平度，固定地脚螺栓即可完成主机就位，配套的焊接电源与主机分体式布置，可根据车间现场的布线情况灵活放置，设备的气源、电源接口都集中设置在床身侧方，方便现场管线接驳，无需复杂的地基施工即可快速投入使用。

　　在实际产线应用中，这类设备可直接接入现有焊接加工产线，作为环缝焊接工位的核心设备使用，上下料环节保留人工操作的灵活性，可适配多品种小批量的生产模式，也可搭配自动上下料机械手实现全自动化无人焊接，焊接过程中工件的回转精度、焊枪的重复定位精度都经过结构优化，能够保证批量焊接时的焊缝一致性，有效降低后续焊缝打磨、探伤检测的返工率，相比传统人工焊接模式，单工位的作业效率可提升数倍，同时减少焊接作业对操作者技能水平的依赖，稳定产品的焊接质量。
