四工位转盘式电机检测片自动检测设备

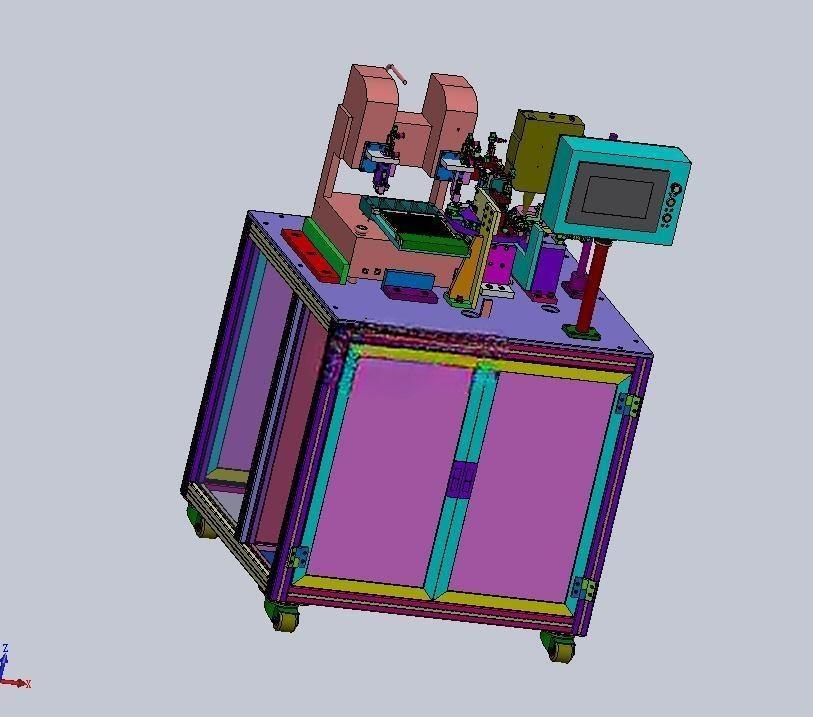

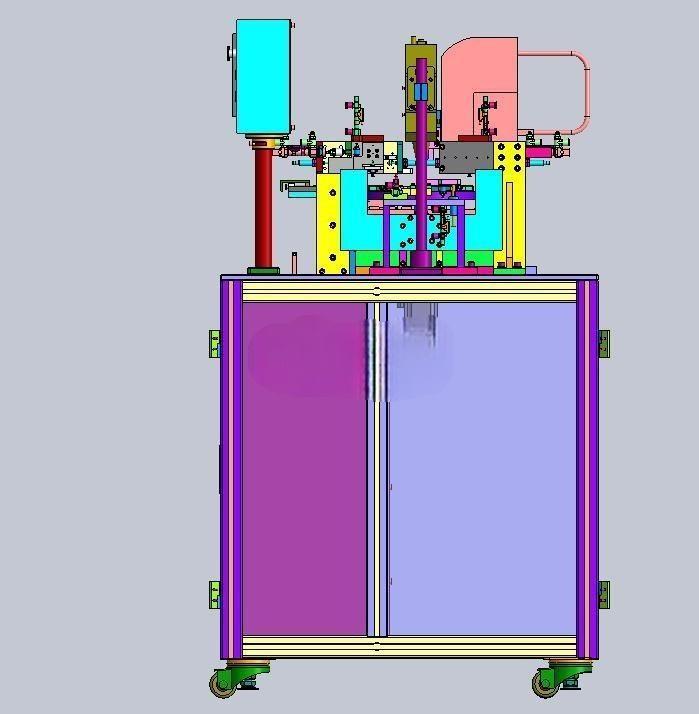

　　设备整体采用铝型材搭建底部机架框架，机架底部配置可调脚轮与支撑脚杯，兼顾设备转场移动的便利性与工位固定后的安装稳定性，机架整体长宽高控制在1200mm800mm1500mm范围内，安装时仅需预留周边100mm的维护操作空间即可，无需额外开挖地基，可直接放置于标准车间环氧地坪上完成部署，机架下部预留电气元件安装仓，可容纳PLC控制器、电磁阀组、开关电源等核心电控元件，柜门采用合页连接带磁吸锁扣，日常维护时可直接开启柜门完成线路检修与元件更换。上部作业核心采用四工位分割器驱动转盘结构，四个工位沿转盘圆周均匀分布，工位间夹角为90度，分割器重复定位精度可达±0.02mm，可保证每个工位停位时与对应作业模组的对位精度。这款转盘式检测设备主要面向微小型电机生产环节的成品检测工序，适配电机生产流水线末端的全检需求，可直接对接上游组装线出料端，替代传统人工目视+单工位手动检测的作业模式，解决人工检测效率低、漏检率高、检测标准不统一的行业痛点，在小型直流电机、步进电机生产车间的质检段应用广泛，可适配厚度0.1-0.8mm的金属检测片装配质量检测，单工位节拍可匹配1.5s/件的高速产线需求。其中1#工位为取放产品工位，配置简易定位治具，操作人员或配套上料机械手可将待检测电机直接放置于治具定位槽内，治具可根据不同规格电机的外形尺寸快速更换，换型时间控制在10分钟以内，适配多规格小批量的电机检测需求。2#工位为检测片放置工位，配置振动盘直振送料结构与真空吸头，可自动将单个检测片从料堆中分离并精准放置到电机的指定装配位置，吸头位置可通过X/Y/Z三轴微调滑台调整，适配不同尺寸检测片的放料精度要求，放料位置偏差可控制在±0.1mm以内。

　　3#工位为激光检测工位，配置高精度激光位移传感器，可对检测片的装配高度、平面度、装配到位情况进行非接触式检测，检测数据可实时传输至设备控制系统，对不合格品进行标记，检测精度可达0.01mm，可识别检测片漏装、装歪、高度超差等常见装配缺陷，检测过程无接触不会对电机外壳或检测片造成划伤损伤。4#工位为取检测片/分选工位，配置气动夹爪与分选料道，可根据3#工位的检测结果，将合格品与不合格品分别放入对应的料盒内，同时可将检测完成后的检测片从电机上取下，完成整个检测循环。

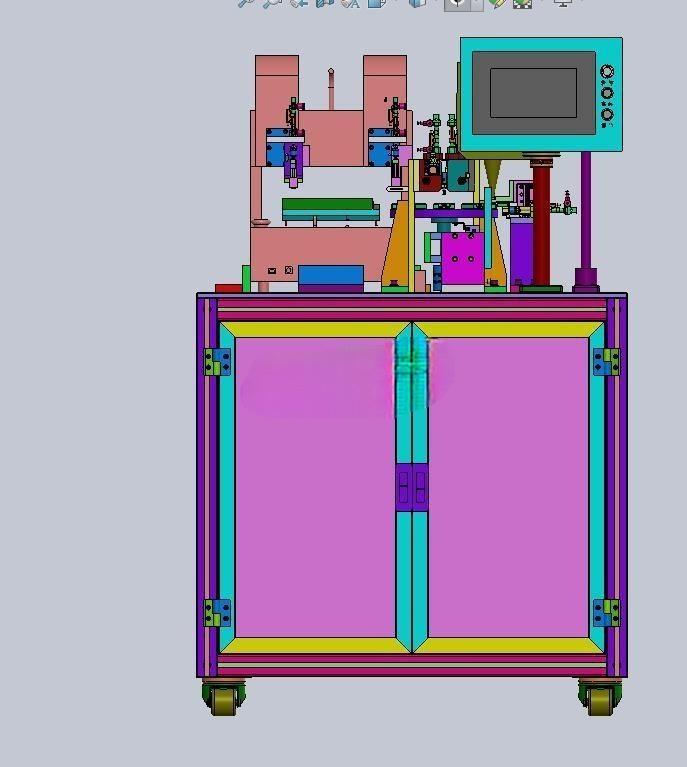

　　设备上部配置悬臂式人机交互触摸屏，安装角度可调整，操作人员站在设备正面即可完成参数设置、运行状态监控、故障报警查看等操作，触摸屏旁设置三色警示灯，可直观显示设备运行、待机、故障三种状态。设备的气路管线全部采用拖链内置排布，避免管线外露造成的积尘与磨损，所有运动模组均配置原点传感器与硬限位结构，防止设备运行过程中出现超程碰撞问题。在设计过程中，优先考虑了设备的易维护性，所有易损件如吸嘴、夹爪、传感器均采用标准件，可直接从市场采购替换，无需定制加工；治具部分采用快拆结构设计，更换产品型号时无需拆卸大量螺丝，仅需松开锁紧手柄即可完成治具更换。

　　同时设备的安全防护也做了对应设计，转盘运动区域外围可按需加装透明亚克力防护板，防止操作人员误触运动部件造成工伤，防护板采用快拆螺丝固定，清理设备内部时可快速拆卸。从实际运行逻辑来看，四个工位可同时作业，转盘每转动一次即可完成一个产品的完整检测流程，相比单工位往复式检测设备，效率可提升3倍以上，且每个工位的作业动作独立，不会出现动作干涉问题，分割器的间歇运动特性也保证了每个工位作业时转盘处于静止锁止状态，不会因为转盘晃动影响检测精度与放料精度。设备的气源接口设置在机架后侧下部，适配工厂常规0.5-0.7MPa的压缩空气气源，电源接口采用标准三孔工业插座，接入220V交流电即可运行，无需额外配置380V工业电源，适配多数中小型电机生产车间的配电条件。
