气缸驱动自动装盒封箱一体设备结构

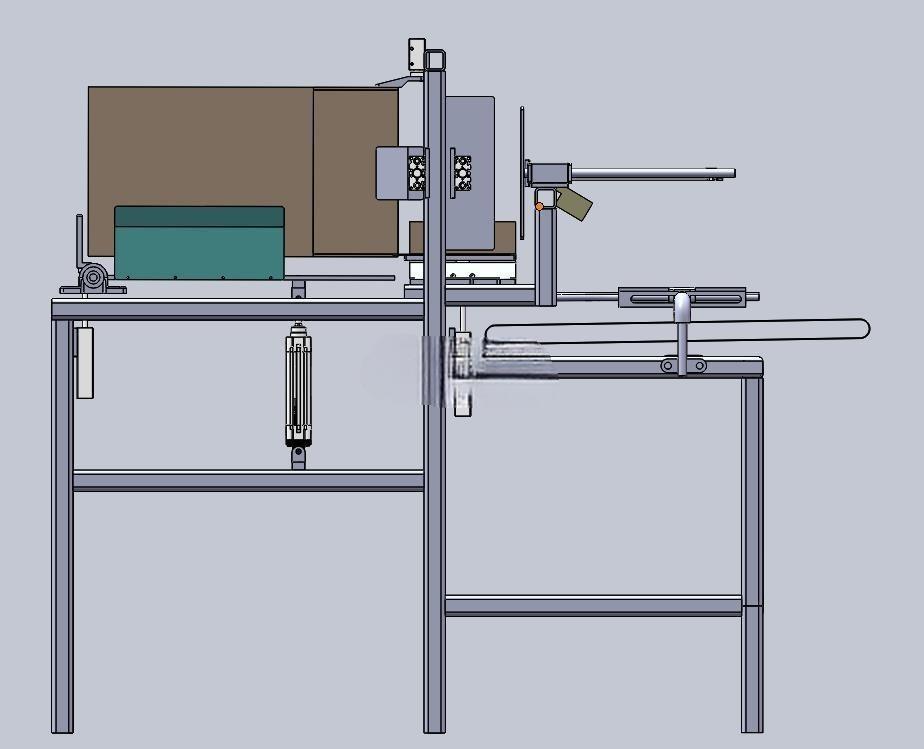

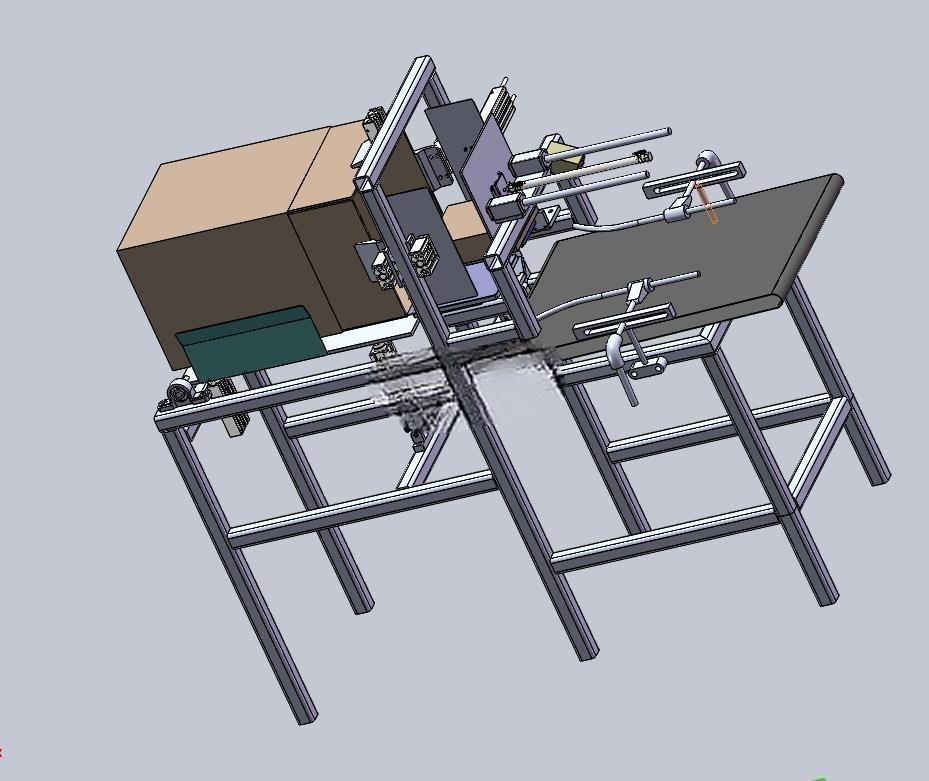

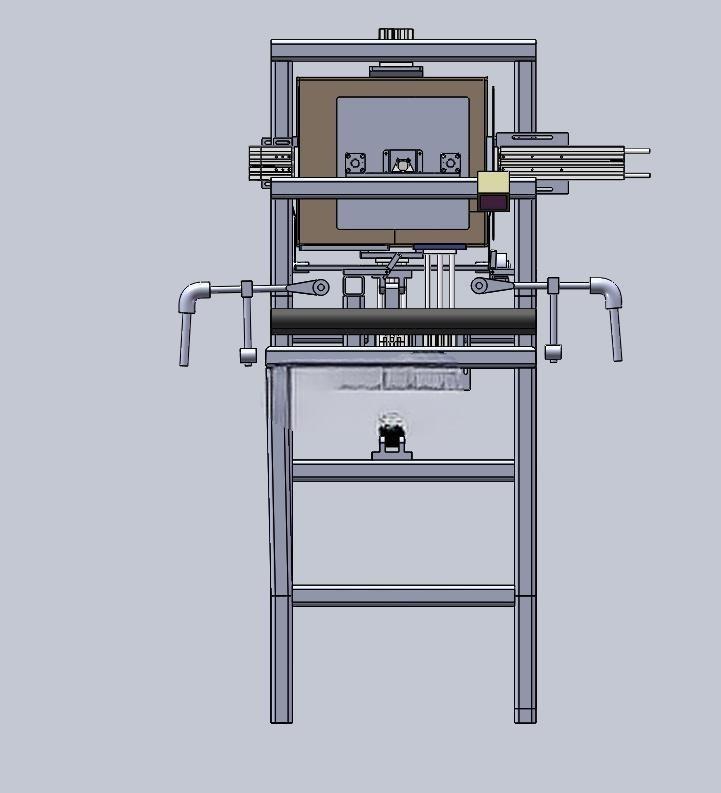

　　从结构布局来看，设备采用方管焊接的一体式机架作为承载基础，机架底部预留了膨胀螺栓安装孔位，可直接固定在车间水泥地面上，整体安装边界宽度约1.8米、深度约1.2米、高度约1.6米，不需要额外搭建高空操作平台，车间普通2.2米净高的区域即可完成布置，对接现有产线时只需要调整进料输送段的高度，就能匹配前端出料口的高度差，不需要大规模改动原有产线布局。设备的核心动作逻辑全部采用标准气缸作为执行元件，没有采用复杂的伺服模组或者机器人结构，一方面降低了设备的制造成本，另一方面也降低了后期维护的门槛，车间普通机修人员只需要掌握常规气动元件的故障排查方法，就能完成日常维护保养。在快消品、日化、食品医药等批量盒装产品的后段包装环节，人工将单个小盒装入大箱再封箱的作业模式，不仅人力成本高，还容易出现装箱错漏、封箱歪斜、节拍不匹配前端产线的问题，这款气缸驱动的自动装盒封箱设备，正是针对这类中小批量盒装产品的整箱包装需求设计，可直接对接前端装盒机的出料输送线，完成小盒收集、整列推入大箱、纸箱封合的全流程动作，适配常规瓦楞纸箱的包装作业场景。

　　进料段采用皮带输送结构承接前端送来的单个盒装产品，侧边设置了可调宽度的导向栏，可根据小盒的外形尺寸调整导向间距，避免小盒在输送过程中出现歪斜卡料的情况；当小盒累计到设定的装箱数量后，整列推料气缸动作，将整排小盒平稳推入预先撑开定位的瓦楞大箱内，推料板的表面贴有防滑橡胶垫，避免推料过程中刮花小盒的外包装，推料行程可通过气缸尾部的磁性开关进行调整，适配不同长度尺寸的小盒装箱需求。

　　纸箱定位机构设置在推料工位的正前方，采用侧边夹块和底部托板配合的结构固定撑开的纸箱，夹块的位置可通过手轮调节丝杆进行调整，适配不同长宽尺寸的瓦楞纸箱，当小盒完全推入纸箱后，夹块松开，纸箱落到下方的封箱输送段，输送过程中完成上下箱盖的折边和胶带封合作业，封箱胶带的宽度可通过更换胶带导辊适配常用的48mm、60mm规格封箱胶带。设计过程中特意将所有气动阀组集中布置在机架侧面的防护盒内，气源处理三联件安装在防护盒外侧，方便日常观察气源压力、定期排放冷凝水，所有气管都采用线槽收纳布置，避免设备运行过程中气管与运动部件发生干涉磨损；设备的操作按钮集中布置在进料侧的操作盒上，设置了急停、手动/自动切换、单步动作按钮，调试阶段可以通过单步动作逐个验证每个气缸的行程和动作逻辑，降低调试过程中的碰撞风险。

　　考虑到不同用户的产品装箱规格存在差异，设备上所有与产品、纸箱接触的定位部件都采用了可调式结构，不需要更换定制夹具，只需要通过手轮、锁紧手柄调整对应部件的位置，就能在一定尺寸范围内适配不同规格的产品装箱需求，换型调整时间可控制在15分钟以内，适合多品种小批量的生产场景。机架的底部设置了可调脚杯，可微调设备的整体水平度，避免地面不平整导致输送皮带跑偏、气缸动作卡滞的问题；所有运动部件的外侧都设置了透明亚克力防护板，既可以观察设备的运行状态，也能避免操作人员误触运动部件发生安全事故，防护板采用快拆螺丝固定，需要清理内部卡料或者维护部件时可以快速拆卸。从实际运行的节拍来看，这款设备单循环作业时间约8-12秒，按每箱装12个小盒计算，每小时可完成300-450箱的装箱封箱作业，完全能匹配前端中速装盒线的生产节拍，相比人工作业可减少2-3名装箱工位的操作人员，同时避免人工装箱过程中出现的少装、错装问题，装箱一致性远高于人工作业。
