多工位落地六轴机械手焊接作业工作站

　　这套焊接作业工作站的设计初衷，是针对中小批量结构件焊接工序里，人工焊接一致性差、单工位焊接等待时间长、操作人员劳动强度大的痛点，在车间常规焊接工位的基础上做的半自动化升级方案，适配五金结构件、小型管材框架类零件的批量焊接加工场景，不需要对原有车间的供电、供气线路做大规模改造，就能直接替换原有纯人工焊接工位投入使用。

　　从整体布局来看，设备采用落地式六轴机械手作为焊接动作执行端，机械手安装基座设置在工作台后侧居中位置，安装时需要保证基座与地面预埋钢板通过膨胀螺栓可靠固定，基座上平面水平度公差控制在0.2mm/m以内，避免机械手高速运行时出现振动偏移，影响焊接轨迹精度。机械手的有效作业半径覆盖工作台面上的全部三套定位治具，不需要额外加装外部行走轴就能完成所有工位的焊接作业，有效控制了设备的整体占地尺寸，整套工作站的横向安装宽度控制在3.2米以内，纵向深度控制在1.8米以内，设备最高点距离地面2.1米，预留出0.8米的顶部检修空间后，常规层高3米以上的标准工业厂房都能满足安装要求，不需要额外做厂房层高改造。

　　工作台面采用加厚矩形钢管焊接框架结构，台面铺设20mm厚的Q235钢板作为安装基准面，三套定位治具沿工作台长度方向等距排布，每套治具都独立配置产品阻挡定位机构，定位机构采用气缸驱动的挡块配合定位销的结构，操作人员在上料位置将待焊接工件放置到治具上后，踩下脚踏开关，定位机构自动完成工件的夹紧与位置校正，定位重复精度可以控制在±0.15mm以内，完全满足常规熔化极气体保护焊的位置精度要求，不需要后续做大量的焊后打磨修正工作。

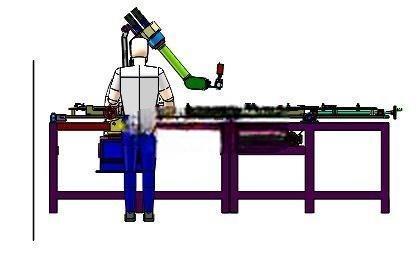

　　考虑到中小加工厂的人员配置情况，这套工作站的操作位设置在工作台前侧的左右两端，可支持两名操作人员同时完成上下料作业：当机械手在其中一套治具上执行焊接程序时，另一侧的操作人员可以完成对应工位的焊后工件取下、待焊工件上料与定位操作，两个操作位之间设置有安全防护隔板，避免焊接弧光、焊渣飞溅对相邻工位的操作人员造成伤害，同时机械手的运行轨迹做了安全区域限定，正常运行时机械臂不会进入操作人员的上下料活动范围，配合工位处的安全光栅检测，一旦有人员肢体进入机械手作业区域，设备会立即触发暂停指令，保障作业安全。

　　治具的设计采用模块化快换思路，每套治具的安装底板都统一采用标准的孔位布局，当需要换产加工不同规格的焊接工件时，只需要松开治具底板的固定螺栓，更换对应产品的定位治具，调用机械手内部预存的对应焊接程序，就能快速完成换产调整，单批次换产的调整时间可以控制在20分钟以内，适配多品种小批量的焊接加工需求。阻挡定位机构的挡块位置预留了调节长孔，可以针对同系列不同尺寸的工件做小范围的位置调整，不需要重新制作整套治具，降低了生产辅具的投入成本。

　　机械手的焊枪端配置了自动清枪剪丝机构，安装在机械手基座的侧方位置，每完成一个焊接循环后，机械手会自动移动到清枪位置，完成焊枪喷嘴的焊渣清理、焊丝剪断操作，保证焊接过程中焊枪的导电性能稳定，减少焊接缺陷的产生。设备的气路、电路管线都通过拖链规整布置在工作台框架的内部，避免管线外露被焊渣飞溅烫损，同时也让设备整体外观更整洁，减少日常清洁维护的工作量。

　　在实际生产应用中，这套工作站可以将单名操作人员的设备看护数量从原来的1台焊接机提升到配合机械手完成多工位上下料，焊接过程由机械手按照预设参数稳定执行，避免了人工焊接时因为疲劳、操作熟练度差异导致的焊缝成型不一致、焊穿、虚焊等质量问题，焊接效率相比纯人工焊接可以提升40%以上，同时操作人员不需要长时间手持焊枪近距离接触焊接弧光与焊接烟尘，有效降低了焊接作业的职业健康风险。工作台的底部设置了可调支撑脚杯，可以根据车间地面的实际平整度调整工作台的水平度，保证治具安装基准的稳定性，脚杯的调节行程为±30mm，适配大部分车间的地面平整度条件，不需要额外做地面找平处理。
