自动上料CCD定位检测组装设备结构

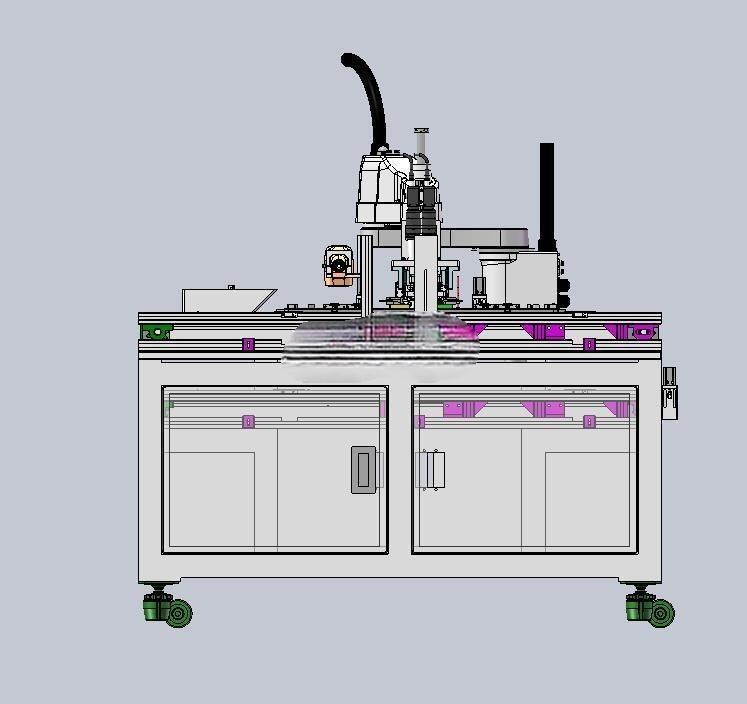

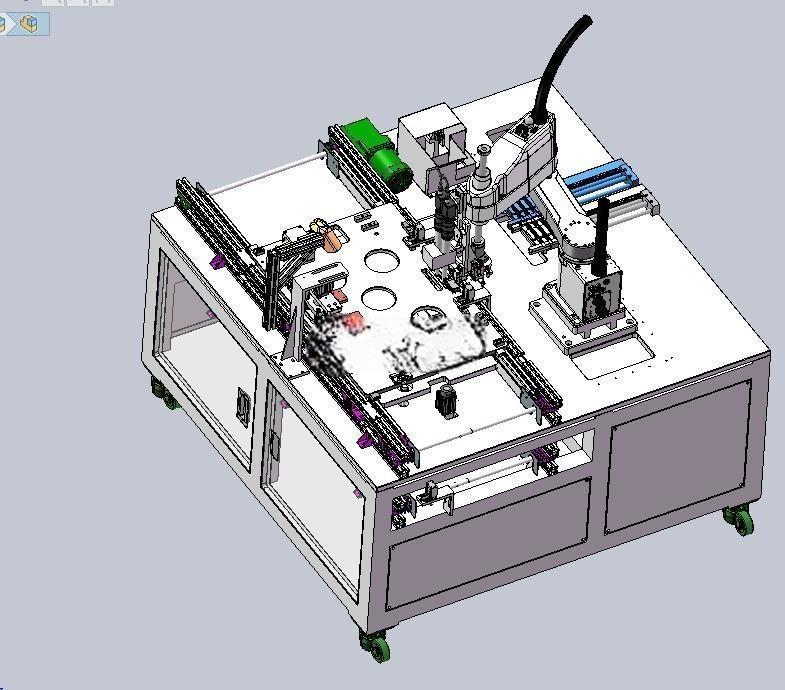

　　在3C电子、小型精密零部件的批量组装生产场景中，这类集成自动上料、CCD视觉定位、组装、检测功能的联机设备，是替代人工上下料、人工对位组装、人工品检的核心产线单元，目前已经在精密连接器、小型消费电子结构件的组装工段有成熟落地应用，能适配多规格同系列产品的快速换产需求，不需要对设备主体结构做大规模改动，仅需更换载具治具、调整视觉程序参数即可完成换型。设备整体采用落地式柜式机架结构，底部配置福马轮与可调支撑脚，兼顾设备转场移动的便利性与生产运行时的安装稳定性，机架主体采用标准铝型材搭配钣金封板搭建，上部为功能作业区，下部柜体预留电气元件、气动元件的安装空间，同时可集成废料收集、辅料暂存的功能区域，整体安装边界控制在长2200mm、宽1200mm、高1800mm范围内，可直接对接现有车间流水线的进出料高度，不需要额外搭建增高台或过渡输送结构。

　　设备的作业逻辑围绕载具流转展开，人工或前端流水线将待组装工件放置在上料位后，载具模组会将工件依次输送至各个作业工位：首先通过第一组康耐视CCD完成Mark点拍照定位，视觉系统会将工件的实际位置偏移量反馈给运动控制单元，纠正组装执行机构的取料、对位路径，避免硬对位造成的工件刮伤、组装错位问题；完成核心组装工序后，载具会携带工件流转至复检工位，通过第二组CCD完成组装后尺寸、外观、装配到位度的全项检测，检测合格的工件会由输送机构流向下一工段，不合格品会被分拣机构推入不良品收集区，从流程上杜绝不良品流向下游工序，相比传统人工组装+抽检的模式，能将产品良率稳定控制在较高水平，同时大幅降低人工操作带来的一致性差问题。

　　设计过程中，将扫描枪模组集成在载具流转路径的侧方，可同步完成工件二维码、条码的信息绑定，实现每个产品的组装、检测数据全追溯，满足精密制造行业的生产数据溯源要求；管路与线路全部采用拖链内置排布，避免设备长期运行过程中管线磨损造成的故障，运动模组全部采用标准直线导轨搭配伺服驱动，保证重复定位精度满足CCD视觉对位的精度要求，各工位之间设置安全光栅与硬限位，避免设备运行过程中人员误入作业区造成安全事故。上料机构采用直振送料搭配分料结构，可实现小零件的自动排序、分料、上料，不需要人工逐个摆放工件，仅需定期将批量工件倒入料仓即可，大幅降低操作人员的工作强度；CCD安装支架设计为可调节结构，可根据不同产品的检测高度、视野范围调整相机的安装位置与角度，适配不同尺寸产品的检测需求，光源采用同轴环形光源搭配角度可调的安装座，可根据工件表面材质调整打光角度，避免反光、阴影造成的视觉检测误判。

　　设备的气路全部采用集成式阀岛安装在机架下部柜体内，减少气路管线的排布长度，降低气压损耗，同时每个工位的气压都配置独立调压阀，可根据不同工序的气压需求单独调整压力，避免气压波动造成的组装压力不足或压伤工件问题；电气控制部分采用PLC作为主控制单元，搭配触摸屏作为人机交互界面，操作人员可直接在触摸屏上调整各工位的运行参数、查看生产数据、设备故障报警信息，故障点会直接在界面上标注位置与排查方向，减少设备停机维护的时间。
