PCBA双皮带线自动贴胶设备结构设计

　　在电子制造SMT后段工序里，PCBA组装完成后往往需要在指定位置粘贴高温美纹胶、绝缘胶纸，用来做波峰焊遮蔽、元器件绝缘固定或是后续组装的定位标识，传统人工贴胶不仅效率低下，贴胶位置偏差、胶纸褶皱、气泡等不良率长期居高不下，尤其面对多批次小批量的消费电子板件加工，人工作业的一致性很难满足产线节拍要求，这款自动贴胶设备就是针对这类场景开发的在线式作业设备，可直接对接前后段SMT流水线，无需额外人工上下料转运。

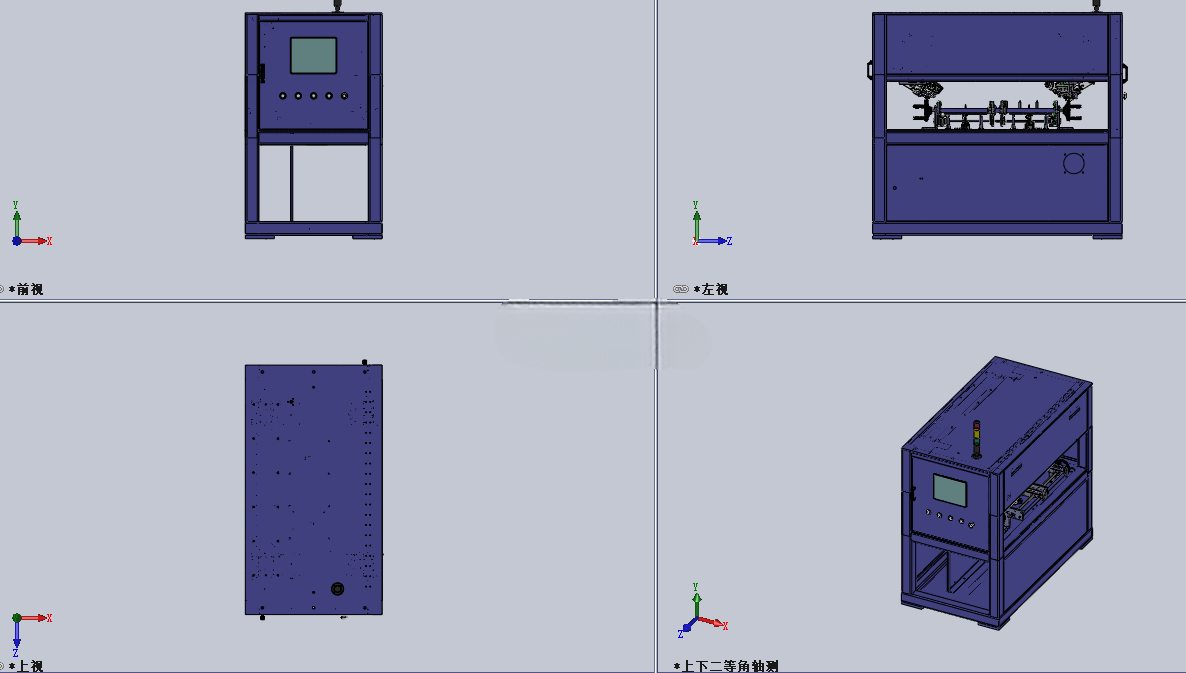

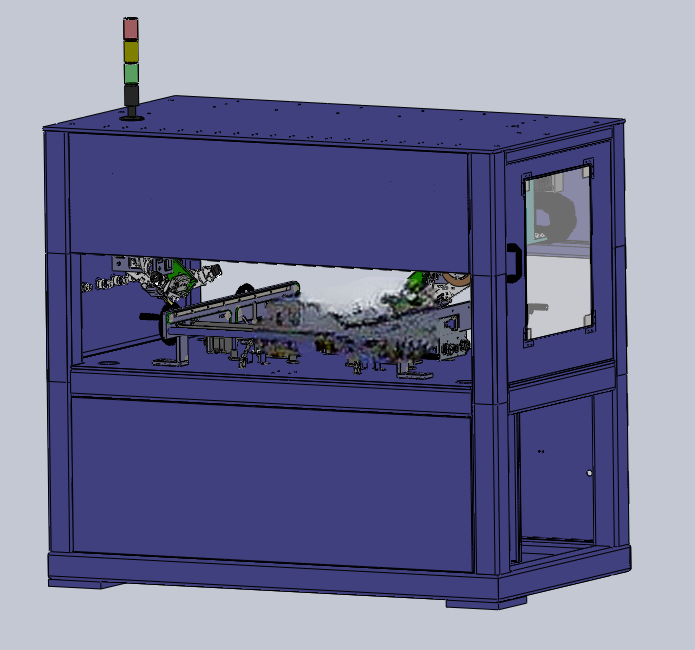

　　设备整体采用方通焊接机架做主体承载，外封钣金做安全防护，正面设置带观察窗的安全门，方便日常调试换型和异常处理，顶部安装三色警示灯，可实时反馈设备运行、待机、故障状态，机架底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时需预留前后段线体对接空间，左右侧预留维护开门的操作距离，顶部预留排风、走线的安装空间，整体占地尺寸适配常规电子车间的线体布局，不需要额外做地基处理，直接放置在硬化地面即可完成调平安装。核心输送结构采用双皮带线设计，相比单皮带输送，双皮带可避开PCBA底部的凸起元器件，避免板件输送过程中被剐蹭掉件，同时皮带宽度可根据不同PCBA的幅宽做手动调节，调节范围覆盖常规消费电子、工控板件的主流尺寸，输送段集成阻挡顶升机构，当板件流入贴胶工位后，阻挡气缸伸出拦截板件，随后顶升机构将板件抬离皮带面做精准定位，避免贴胶过程中板件移位，顶升定位块采用柔性材质，不会刮伤PCBA表面的焊盘与元器件。

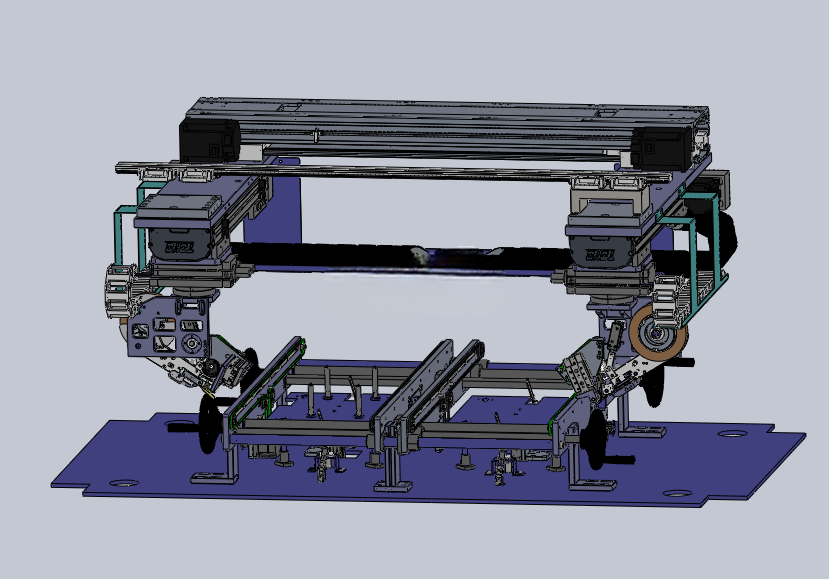

　　贴胶执行单元采用三轴模组龙门结构，X轴横跨整个输送线宽度方向，Y轴沿输送方向布置，Z轴搭载两组独立的贴胶机构，两组贴胶机构可根据贴胶位置的需求独立调整间距，一次定位即可完成板件上两个不同位置的胶纸粘贴，大幅提升贴胶效率；贴胶机构本身集成胶纸放卷、牵引、裁切、贴附压合功能，可适配不同宽度的美纹胶、绝缘胶卷，贴胶压力可通过调压阀做精细调节，针对不同厚度的板件和胶纸材质调整压合力，避免压伤板件或是胶纸粘贴不牢的问题。

　　设计过程中充分考虑了设备的换型便捷性，所有宽度调节、贴胶头位置调节都设置了刻度标识，换型时不需要额外做复杂的参数标定，只需按照待加工板件的尺寸调整对应位置即可快速切换生产；气路、电路走线全部采用拖链收纳，避免模组运动过程中出现线缆磨损、气路弯折的问题，机架内部预留了电控安装空间，可将PLC、伺服驱动器、电磁阀组等元器件集成在机架下部的电控仓内，减少外部走线的安全隐患。设备的贴胶精度可控制在±0.2mm范围内，完全满足电子制造行业对胶纸粘贴位置的公差要求，贴胶节拍可根据胶纸长度、贴胶点位数量调整，常规单点位贴胶节拍可控制在3秒以内，相比人工贴胶效率提升4倍以上，同时可避免人工接触板件带来的静电损伤风险，适配ESD防静电车间的使用要求，输送线高度可对接常规SMT流水线的900mm标准作业高度，不需要额外做高度转接。
