电子汽车行业移位翻转沾银设备结构

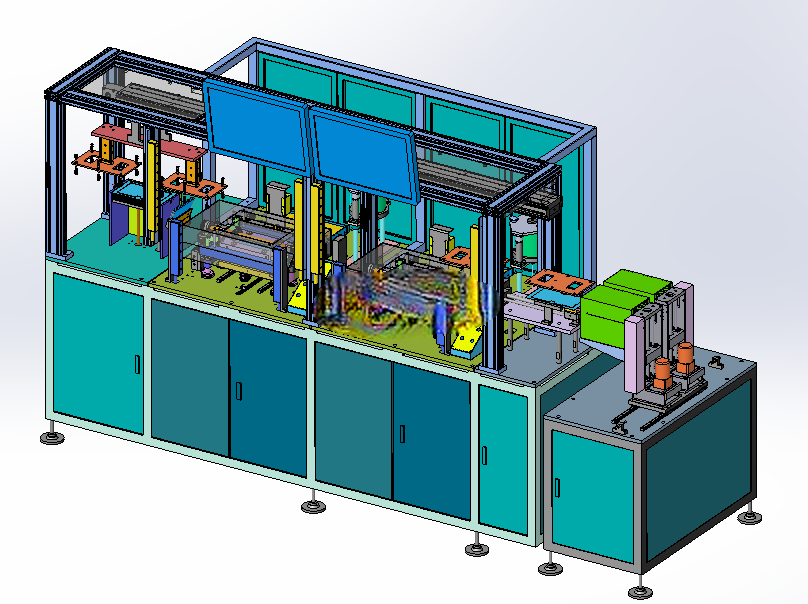

　　这套移位翻转沾银设备，核心落地场景是电子汽车零部件的表面沾银处理工序，在车载连接器、导电端子这类需要保证导电接触性能的小尺寸金属件加工环节，这类设备是产线里衔接前道冲压/注塑与后道固化检测的核心工位。从结构布局来看，设备采用多模组分立设计思路，没有采用一体式焊接机架的封闭结构，而是将上料定位、移位输送、翻转夹持、沾银作业、出料转接几个功能单元做了模块化拆分，每个单元都预留了独立的安装调节腰型孔，后期如果需要适配不同尺寸的工件，只需要调整对应模组的安装位置，不需要整体拆解机架重构，这点在多品种小批量的汽车电子零部件加工场景里实用性很强，毕竟车载电子件的型号迭代快，产线换型频率高，模组化的结构能把换型调整的时间压缩到原来的三分之一左右。

　　精度控制方面，整套设备没有依赖复杂的视觉补偿系统，而是通过硬限位搭配微调螺栓的方式保证重复定位精度，所有运动模组的行程端点都设置了淬硬处理的限位挡块，配合千分尺级的微调螺杆，能把移位和翻转的重复定位误差控制在0.02mm以内，完全满足沾银工序对工件浸入角度、浸入深度的精度要求——毕竟沾银层的厚度均匀性直接决定了零部件后续的导电性能和抗腐蚀能力，要是定位偏差过大，很容易出现局部漏沾、银层厚度不均的问题，直接导致零件报废。从安装边界来看，设备整体的占地尺寸控制在1200mm*800mm的台架安装范围内，底部预留了标准的铝型材机架安装孔位，可以直接对接现有产线的线体高度，不需要额外做地基改造，所有的气动管路和走线槽都布置在模组下方的空腔里，外部没有裸露的管线，既避免了车间加工过程中切削液、金属碎屑对管线的磨损，也方便后期维护的时候快速排查线路故障。

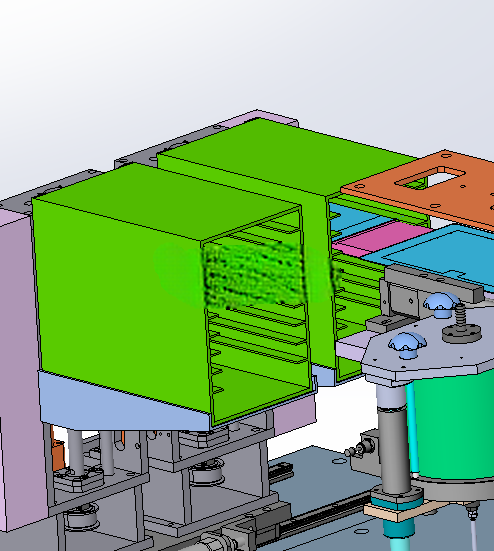

　　翻转机构的设计是这套设备的核心亮点，采用了凸轮分割器搭配旋转夹持治具的结构，不是单纯的气缸直推翻转，这种设计能让工件在翻转过程中保持平稳的角速度，不会出现气缸驱动常见的启停冲击问题，避免工件在移位过程中从治具上脱落，也能保证沾银的时候工件以恒定速度浸入银浆槽，减少银浆液面的波动，保证银层附着的均匀性。夹持治具部分做了快换设计，不同规格的工件只需要更换对应的治具镶件，不需要拆卸整个翻转模组，镶件采用定位销加锁紧螺丝的固定方式，换型的时候不需要重新打表找正，安装误差能控制在允许范围内。设备的防护结构采用可拆卸的亚克力与钣金组合护罩，护罩上预留了观察窗口，日常生产的时候可以直接通过窗口观察内部沾银作业的状态，不需要频繁拆卸护罩，护罩的拼接处都做了密封处理，能防止银浆挥发的气体扩散到车间环境里，也能避免外部的灰尘落入银浆槽影响银浆纯度。

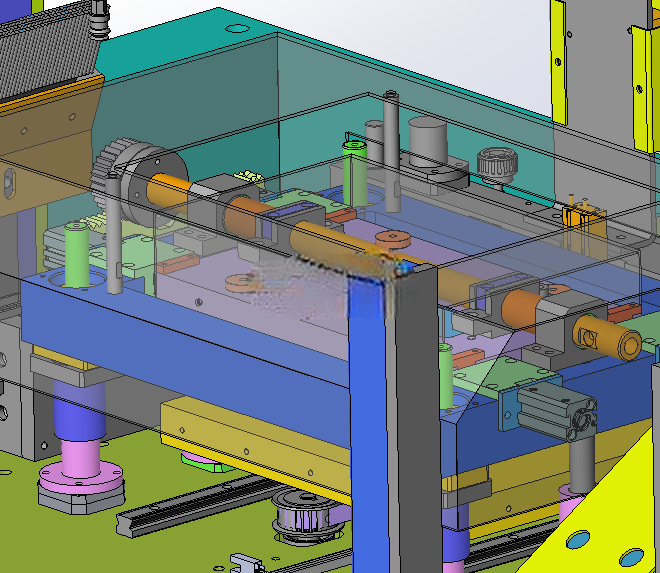

　　从结构建模的细节来看，所有的标准件都采用了通用型号，直线导轨、气缸、螺栓紧固件全部选用市面通用的公制标准件，没有定制特殊规格的零部件，后期设备维护的时候不需要单独找厂家定制配件，直接从标准件供应商处就能采购替换，大幅降低了设备的后期维护成本。各个模组的受力部件都做了加强筋处理，比如移位模组的安装板，在受力集中的位置增加了折弯加强筋，不需要额外增加板厚就能保证结构刚性，减少设备高速运行过程中的结构形变，避免因为结构震颤影响定位精度。银浆槽的位置设计了可调高度的支撑结构，能根据不同工件的沾银深度要求调整槽体高度，调整的时候只需要旋转两侧的调节螺母就能完成，不需要拆卸槽体重新安装，适配不同工艺参数的调整需求。
