协作式自动组装上下料作业设备结构

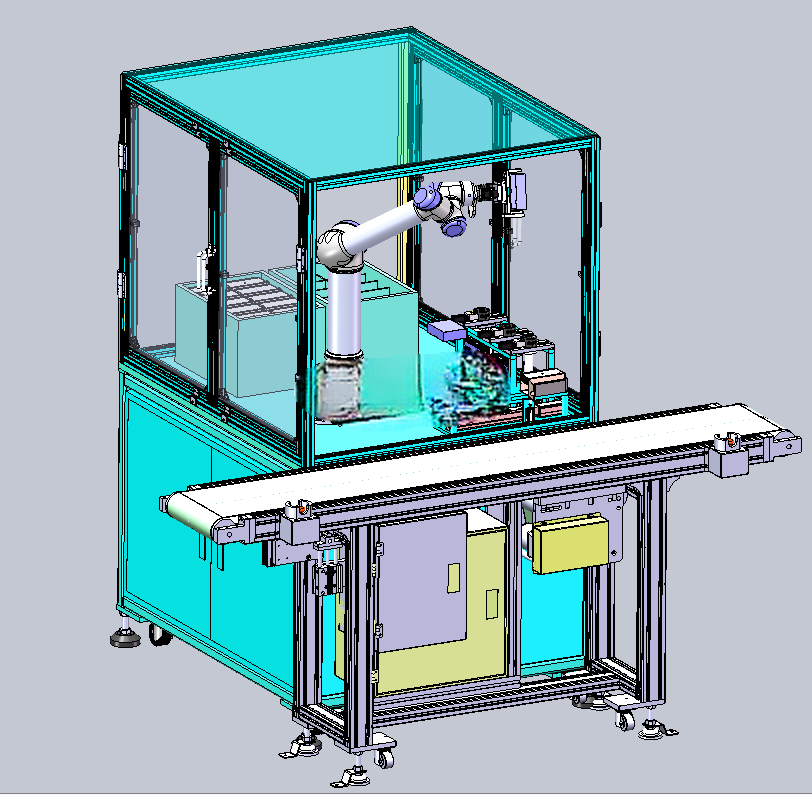

　　这套自动组装上下料设备的结构设计，核心面向3C电子小配件、小型五金组件这类需要多工序连续组装的产线场景，适配车间现有皮带输送线的来料节拍，不需要对原有产线做大规模改造就能完成对接安装。从实际作业逻辑来看，来料通过前端皮带输送线匀速送入设备作业区间，设备搭载的协作执行端可以根据来料的规格、当前工序需求自动快换适配抓手，不需要人工停机更换夹具，就能完成不同形态来料的上料抓取动作，避免了传统单抓手设备适配性差、换型调试时间长的问题。

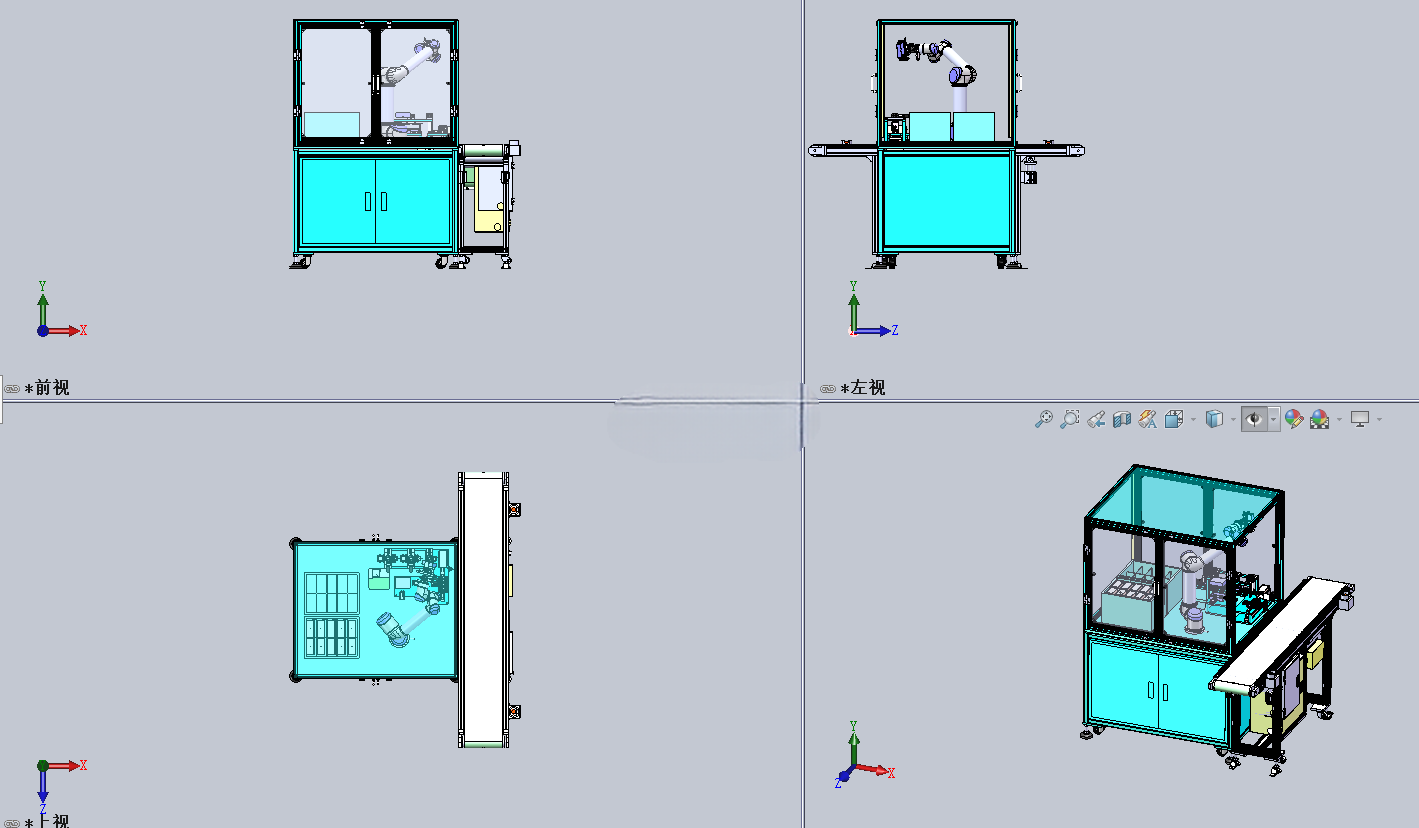

　　在组装工序段，设计了配套的治具气缸压合结构，抓取到位的待组装工件会被精准定位到压合工位，气缸带动压头完成盒盖类部件的压合装配，压合行程、压力参数都预留了调节空间，可以适配不同厚度、不同压合力度要求的产品组装需求，压合完成后的工件会自动流转到贴标工位，完成产品标识的粘贴作业，所有工序完成后，执行端会将成品抓取到下料输送线，完成整个作业循环。从设计思路上，整套设备的结构布局采用模块化拆分，输送模块、抓取执行模块、压合模块、贴标模块、下料模块都可以根据实际产线的场地条件做位置微调，安装边界的预留尺寸充分考虑了车间现有产线的常见宽度，设备主体的作业面高度匹配常规站立作业的维护需求，不需要额外搭建操作平台。

　　快换抓手的接口采用通用快换结构设计，后续如果有新的产品型号导入，只需要设计对应适配的抓手末端，不需要改动整体的执行端结构，就能快速完成设备换型，降低后续的改造成本。治具部分采用定位销加可调挡块的组合定位方式，针对同系列不同尺寸的工件，可以通过调整挡块位置快速适配，不需要重新制作整套治具。皮带输送线的驱动端预留了速度调节接口，可以根据前后端产线的节拍调整输送速度，避免出现工件堆积或者待料的情况。压合气缸的安装座设计了长条形调节孔，可以根据工件的压合位置调整压头的作业点位，适配不同组装结构的压合需求。贴标工位的导向结构同样做了可调设计，可以根据标签的尺寸、贴标位置要求调整导向辊的间距和位置。

　　设备的整体框架采用标准铝型材搭建，在保证结构刚性的同时，减轻了设备整体重量，方便现场的安装移位，外围的安全防护边界预留了足够的操作维护空间，日常的抓手更换、治具调整、皮带张紧维护都可以在设备外部完成，不需要拆解主体框架。在实际应用中，这类设备可以替代2到3名操作工人完成重复的上下料、压合、贴标作业，避免人工操作带来的压合力度不一致、贴标位置偏移、抓取损伤工件的问题，同时可以24小时连续作业，匹配产线的高速生产节拍。结构设计过程中，所有运动部件的行程都做了硬限位加软限位的双重保护，避免设备运行过程中出现超行程碰撞的问题，气路走线都预留了拖链空间，避免运动过程中管线磨损，所有需要定期维护的部件都设计在易操作的位置，减少日常维护的停机时间。
