半自动电池套膜包装作业设备结构

　　在消费类锂电、小型储能电池的后段生产工序里，电芯完成注液、分容、检测之后的单体绝缘封装环节，一直是中小产能产线里容易出现人力瓶颈的工位——早年不少工厂靠人工手持PVC膜套在电芯外再通过热缩通道，不仅套膜位置偏差大，热缩后绝缘膜覆盖不到位的不良率常年在3%以上，操作人员长期重复取放、套膜动作也容易出现职业劳损。这套半自动电池包装设备，就是针对这类中小批量电池生产场景设计的工位级作业设备，不需要对接整线高速传输链路，单工位即可完成上料、套膜定位、膜料裁切、预固定的全套套膜前序作业，适配圆柱、方形硬壳单体电池的外包装膜套设需求，单工位每小时可完成300-400只电池的套膜作业，仅需1名操作人员间隔15分钟补料即可持续运行，相比纯人工作业可降低60%以上的工位人力投入，同时套膜位置偏差可控制在±0.5mm以内，大幅降低后续热缩工序的不良率。

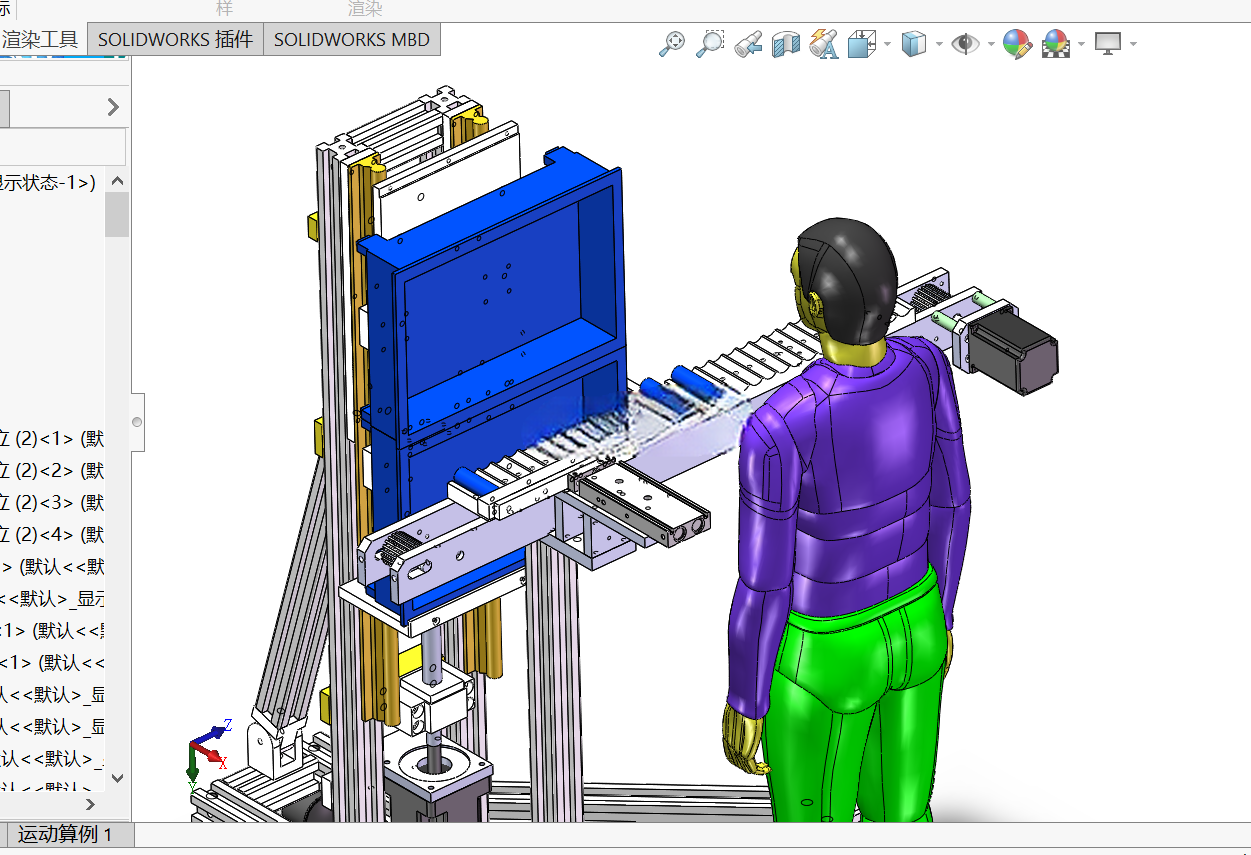

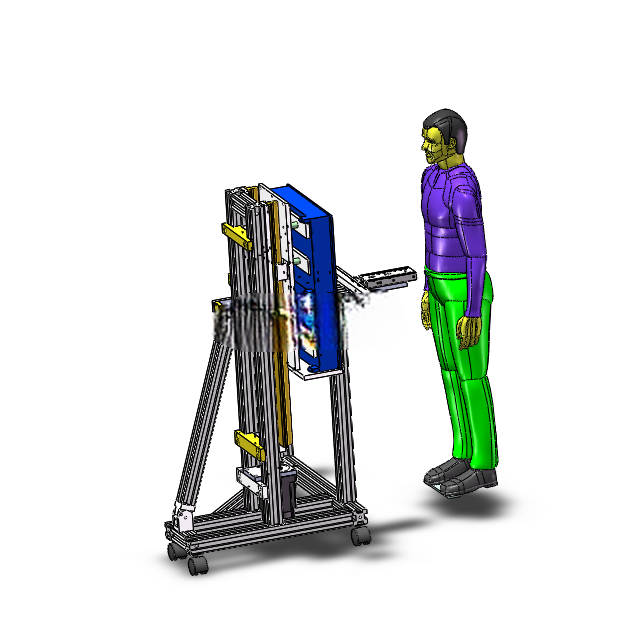

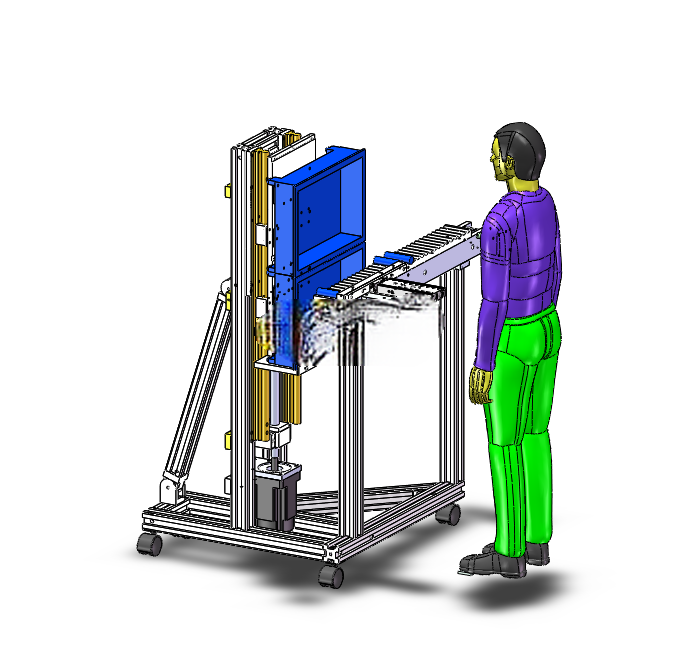

　　从结构设计逻辑来看，这套设备采用铝型材拼接式机架作为承载主体，底部配置4个万向带刹车脚轮，整体占地边界控制在长850mm、宽600mm、高1200mm的范围内，不需要在车间地面做预埋固定，可根据产线布局调整灵活移动工位，机架底部预留100mm的走线空间，电气控制元件全部集成在机架侧部的安装板上，接线、维护时不需要拆解主体框架。设备核心功能单元分为几个部分：首先是底部的电池送料组件，采用带定位槽的同步带输送结构，操作人员将待包装电池整齐放入进料导槽后，送料组件会按照设定节拍将单只电池推送至包装工位，定位靠模会自动卡紧电池两端，保证电池轴线与套膜工位的中心对齐；其次是立式布置的包装膜立槽，膜卷安装在立槽顶部，通过导辊将膜料垂直牵引至工位上方，撑锥机构会在电池到位后将膜料撑开至刚好能套过电池外径的尺寸，上下吸嘴配合动作将膜料下拉至设定长度，裁切组件采用热切刀结构，在下拉到位后瞬间完成膜料切断，同时将膜料下端热压预固定在电池端部，避免膜料移位；之后撑锥退回，推料机构将完成套膜的电池推送至出料导槽，直接流入后续的热缩工序即可。

　　设计过程中针对半自动化作业的特性做了不少适配性调整：比如所有运动部件的驱动都采用小型气动元件搭配直线导轨导向，没有采用复杂的伺服多轴联动结构，一方面降低了设备的制造成本，另一方面车间普通机修人员即可完成日常维护，不需要专业的电气调试人员；设备的操作高度设置在距离地面900mm的位置，符合站立作业的人体工学要求，操作人员不需要弯腰或者抬臂即可完成上料、补膜的操作，长时间作业的疲劳度更低；在包装平台的边缘设置了可调节的定位挡块，更换不同规格的电池生产时，只需要调整挡块位置、更换对应尺寸的靠模，再调整吸嘴的下拉行程参数，15分钟内即可完成规格切换，适配18650、21700、26650等常见圆柱电池，以及厚度10-30mm的方形小容量电池的包装需求。另外考虑到车间作业的实际环境，设备的所有电气接线都采用拖链防护，气动管路全部布置在铝型材的槽内，没有外露的管线，避免日常作业中物料剐蹭造成管线损坏；机架底部的脚轮带锁定结构，移动到指定工位后踩下刹车即可固定位置，作业过程中不会出现设备移位的问题；在裁切工位的外侧设置了透明亚克力防护挡板，既不观察设备运行状态，也能避免操作人员误触热切刀造成烫伤。

　　从实际使用的边界条件来看，这套设备适配的车间气源压力为0.5-0.7MPa，不需要额外配置真空发生装置，上下吸嘴的负压直接通过气动真空发生器产生，供电采用常规220V单相交流电，不需要专用的工业三相供电，小批量生产的车间、甚至实验室的中试线都可以直接部署使用。设备的包装膜立槽可容纳最大外径200mm的膜卷，满卷状态下可连续作业4小时以上不需要更换膜卷，减少了操作人员的补料频次；送料组件的导槽采用耐磨POM材质加工，长期与电池外壳摩擦也不会出现刮花电池表面的问题，保证电池外观质量。相比全自动的电池包装整线，这套设备没有复杂的传输对接、视觉定位结构，采购成本仅为全自动线的十分之一不到，对于日产能在1万只以内的小型电池生产厂、电池PACK加工厂来说，是兼顾成本与作业效率的合适选择，也可以作为大型全自动产线的备用补位设备，在整线换型调试期间承担小批量订单的包装作业，避免产线停转造成的交付延误。
