四工位旋转分割式电池性能检测设备

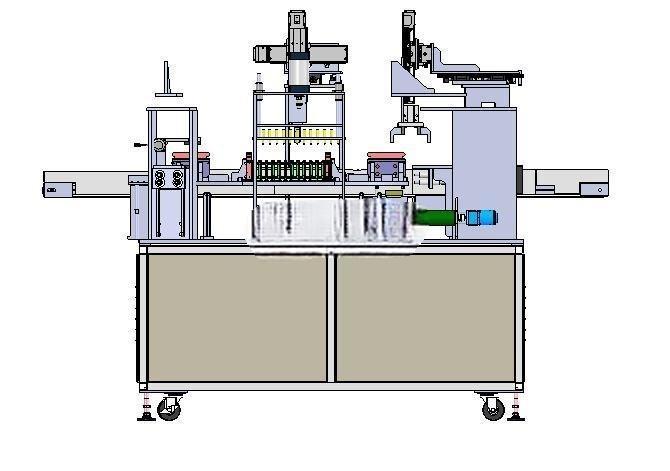

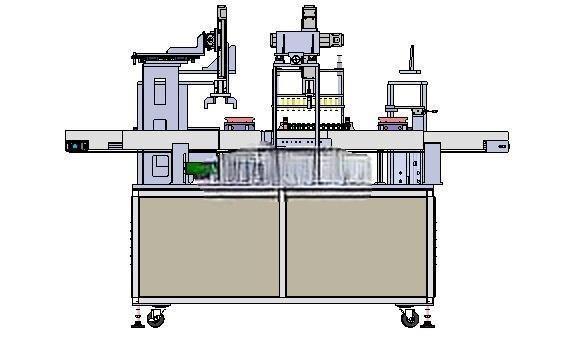

　　在动力电池、消费类小电池的量产制程中，电芯封装完成后的电性能、外观一致性检测是把控出厂良率的核心环节，传统单工位人工上下料检测设备节拍普遍卡在8秒/件以上，且人工取放料容易对电芯极耳、外壳造成磕碰损伤，无法匹配前端卷绕、封装线1200件/小时以上的产出速度，这款四工位旋转分割式检测设备正是针对这一产线痛点开发的制程专用设备。设备整体采用底部方管焊接机架作为承载基础，机架底部配置4个福马轮加支撑脚杯的组合结构，方便产线布局调整时的移位，同时调平脚杯可抵消地面不平整带来的机架晃动，保证上部旋转工位的重复定位精度，机架上部预留了电气安装腔，可将PLC主机、IO模块、开关电源、电磁阀组等元器件内置安装，避免车间粉尘、电解液雾气对电气元件的侵蚀，机架台面采用20mm厚电木板加工，台面平整度控制在0.1mm/米范围内，为分割器、输送线、检测模组提供稳定的安装基准。

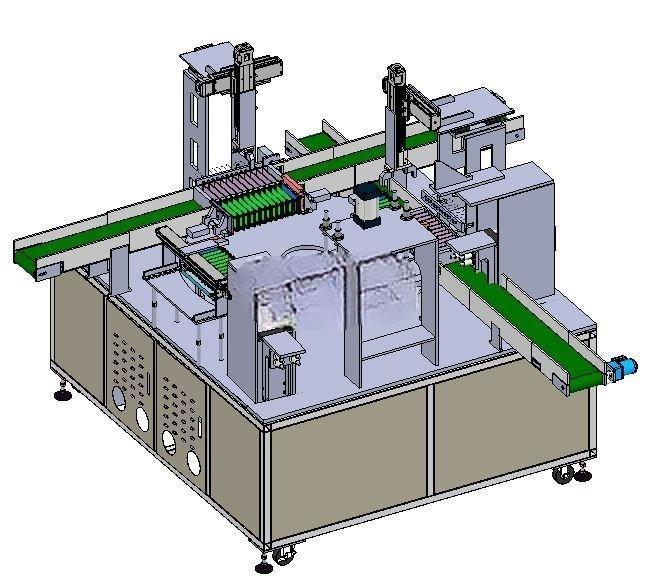

　　设备核心动作执行采用四工位凸轮分割器作为转位核心，相比DD马达直驱结构，凸轮分割器在同等负载下的成本更低，且停止位的自锁特性可避免断电、断气时转盘移位，四个工位沿转盘圆周90度均匀分布，分别对应人工上料、自动检测、自动下料、OK/NG卸料四个工序，每个工位都设计了与电芯外形匹配的仿形定位治具，治具采用POM材质加工，避免刮花电芯外壳，治具上预留了极耳避让槽与检测探针让位孔，保证检测时探针可精准接触电芯极柱。人工上料工位正对操作侧，设计了安全光栅防护，当操作人员手部伸入上料区域时，设备会暂停转盘转动，避免夹手风险，操作人员只需将待检测电芯放入治具定位槽内，按下双手启动按钮，转盘即可自动转位至下一工位。

　　自动检测工位集成了电压内阻测试探针模组、外观检测CCD镜头，探针模组采用滑台气缸驱动，下行行程可通过调节螺母精确控制，探针头部采用镀金弹簧针，保证接触电阻稳定在1毫欧以内，检测数据可实时传输至触摸屏，同时CCD镜头可拍摄电芯表面的划痕、凹坑、极耳歪斜等外观缺陷，检测判定阈值可通过触摸屏参数界面灵活调整，适配不同型号电芯的检测标准。自动下料工位配置了横移取料机械手，采用伺服电机加同步带驱动，可将检测合格的电芯抓取至后端良品输送线，顺着输送线流入下一道包装工序。OK/NG卸料工位则设计了分料滑槽，检测判定为NG的电芯会在该工位被顶料气缸顶起，顺着滑槽滑入NG品收集盒，避免不良品流入下道工序。设备的输送线采用平皮带输送结构，皮带宽度根据电芯最大外形尺寸设计，两侧配置可调宽度的导向条，可快速调整适配不同规格的电芯生产，输送线驱动采用调速电机，线速度可根据前端产线节拍灵活调整。整套设备的控制逻辑采用PLC加触摸屏的组合方案，PLC负责所有气缸、电机、传感器的动作逻辑控制，触摸屏作为人机交互界面，可实时显示当前生产产量、良率、各工位运行状态，同时可设置检测参数、手动调试各轴动作，设备的气路全部采用快插接头连接，气管沿机架内部线槽排布，每个气缸都配置了独立的节流阀，可单独调节动作速度，避免动作过快产生冲击损坏电芯。

　　从安装边界来看，设备整体占地长度约2.2米，宽度约1.2米，高度约1.8米，安装时需在设备后侧预留0.6米的维护空间，方便电气接线、气路维护与分割器的定期润滑保养，设备总气源压力要求在0.5-0.7MPa范围内，电源采用220V单相交流电即可满足运行需求，无需额外配置380V工业电源，可快速适配多数中小电池生产车间的动力配套条件。在结构设计过程中，所有运动部件都做了安全防护设计，旋转转盘外侧安装了透明亚克力防护罩，避免操作人员误触运动部件，同时防护罩上预留了观察窗，可实时观察内部运行状态，设备的异常报警信息会直接在触摸屏上弹出，提示故障位置与排查方向，降低设备运维的技术门槛。
