焊机检查部件转子配套焊接工作站结构

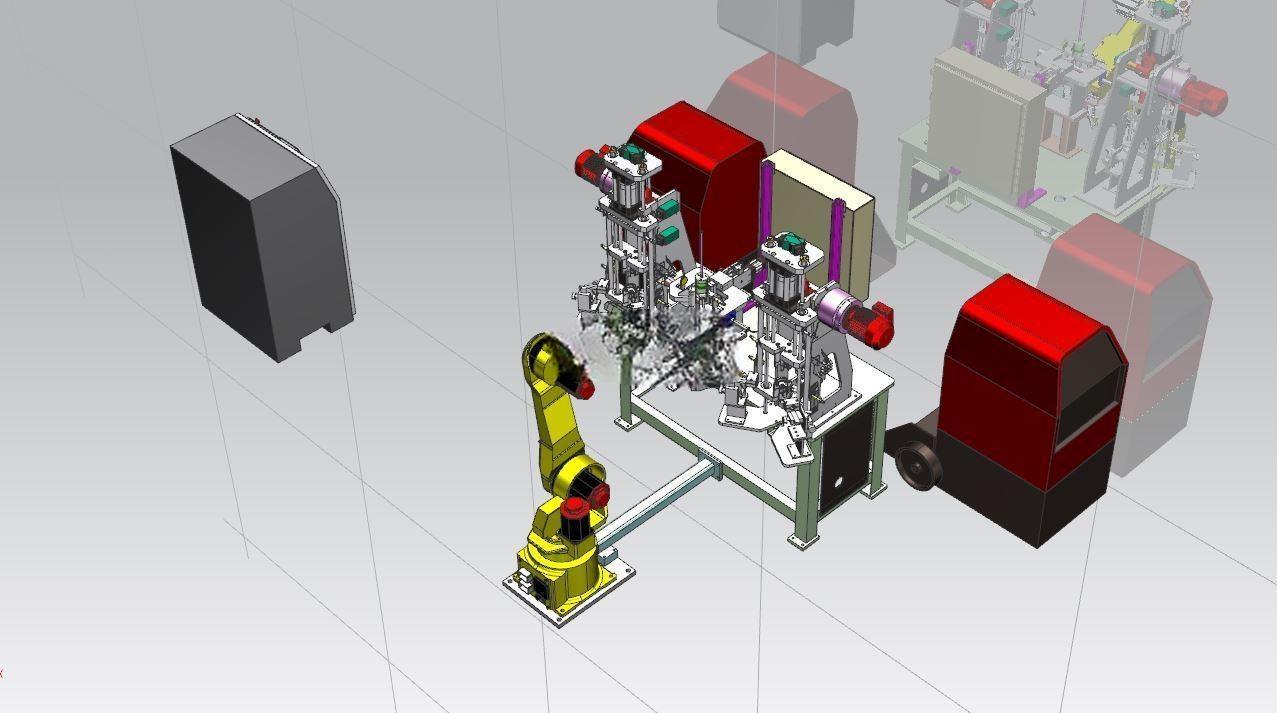

　　这套结构的核心服务场景是汽车零部件、五金加工件产线中转子类工件的焊后全检与补焊工序，很多车间里转子焊接完成后，人工检查焊缝漏焊、虚焊的效率极低，而且手持焊枪补焊的一致性差，这套集成结构就是针对这个痛点做的布局设计，把上料定位、焊缝检测、自动补焊、成品输出几个工位做了紧凑排布，不需要额外占用大面积的车间场地，适配多数中小型机加工车间的现有产线空位。从结构布局来看，整套设备的安装边界控制在长3.2米、宽2.4米、高2.1米的范围内，地面只需要做常规的10cm厚度水泥硬化即可安装，不需要额外做预埋地脚，侧面预留的电控柜走线槽距离地面30cm，刚好匹配车间常规的桥架布线高度，不会和地面的物流通道、AGV路径产生干涉。

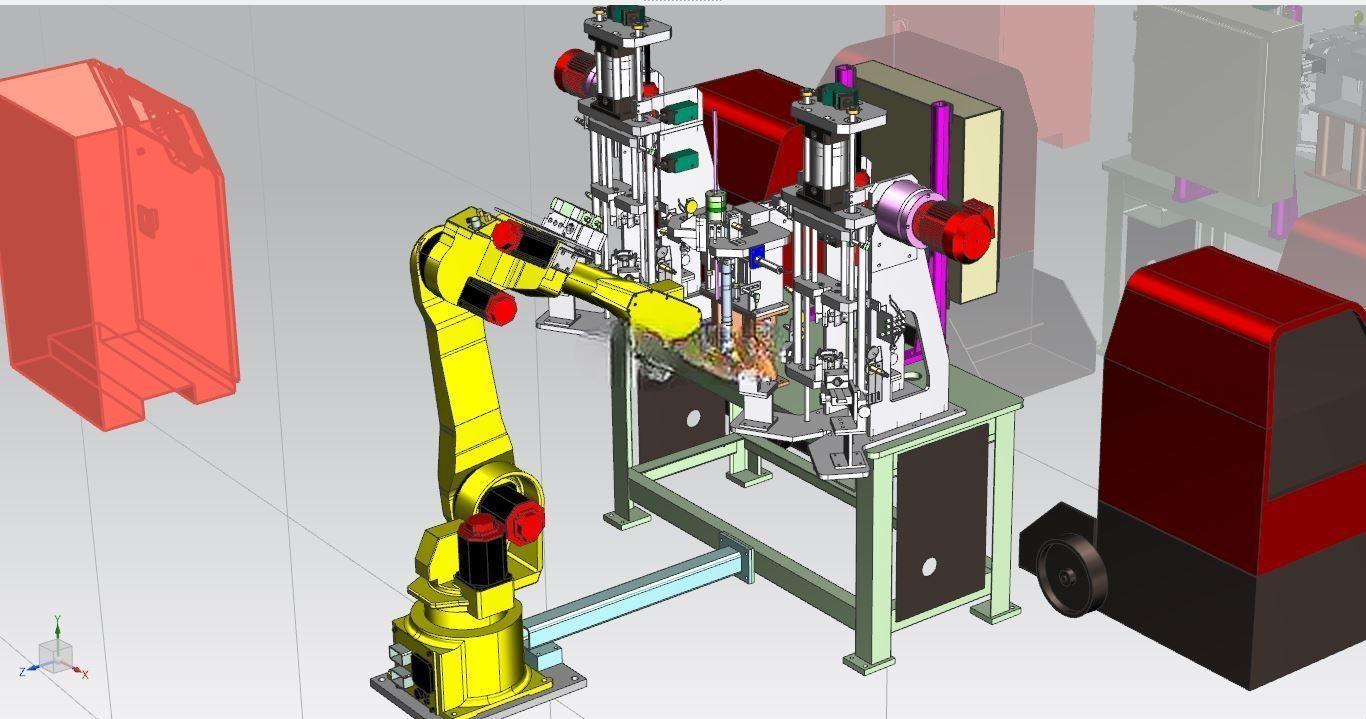

　　两侧的红黑配色工位是转子工件的上下料位，采用带脚轮的可推移料仓设计，单料仓可以容纳12件待检转子，料仓和主机定位工位的对接处做了锥度导向结构，工人推料仓到位后不需要反复调整位置，导向销会自动卡入定位孔，对接重复定位精度控制在0.2mm以内，足够满足检测和焊接的位置要求。中间的白色机架是核心的转子装夹与检测工位，机架采用4040铝型材和钢板焊接拼接的结构，兼顾轻量化和结构刚性，上部的升降压头采用伺服电机驱动，压合行程150mm，可以适配不同轴长的转子工件装夹，压头自带旋转驱动功能，装夹完成后可以带动转子做360度匀速旋转，方便视觉检测模块和焊枪覆盖整个圆周焊缝。

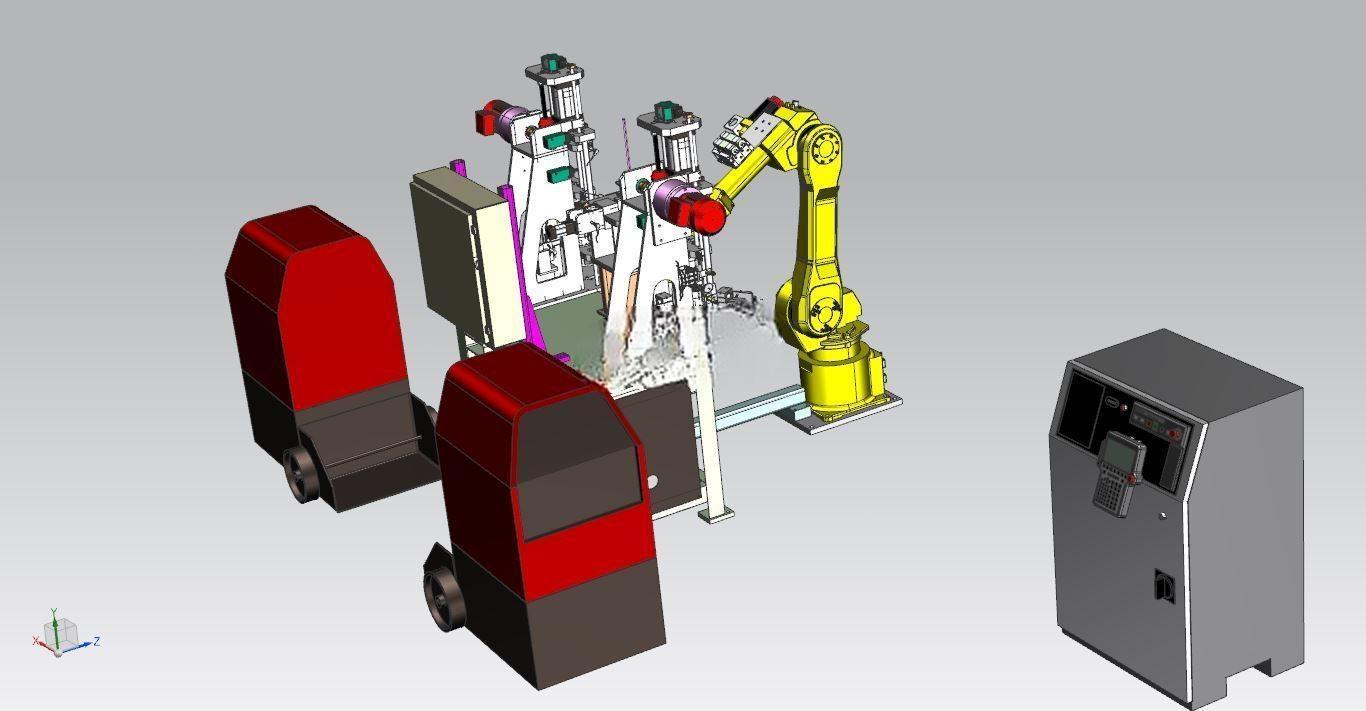

　　旁边的黄色六轴工业机器人承担补焊作业，机器人的安装底座做了加高处理，臂展覆盖范围刚好包含两个上料位、中间检测位和右侧的成品输出位，不需要额外增加第七轴导轨就能完成全工位的作业覆盖，机器人末端搭载的焊枪和视觉检测模块做了集成安装，检测到焊缝缺陷后可以直接切换焊枪姿态完成补焊，不需要更换末端执行器，减少了工序切换的等待时间。右侧的灰色柜体是整套设备的电控与焊接电源集成柜，柜体正面设置了操作触摸屏和手动控制按钮，柜门做了密封防尘处理，适配焊接车间多烟尘的使用环境，柜体下部预留了焊渣收集抽屉，日常清理只需要抽出抽屉倾倒焊渣即可，不需要拆解设备外壳。

　　设计过程中特意优化了各部件的维护空间，机器人侧方预留了80cm的维护通道，焊枪送丝机构的安装位置距离设备外罩只有40cm，更换送丝管、清理焊枪喷嘴的时候不需要探身到设备内部，日常点检的路径都做了避让设计，不会和运动部件产生干涉。检测工位的视觉模块安装在可调节的支架上，针对不同直径的转子，可以手动调整镜头的焦距和拍摄角度，不需要重新设计安装支架，适配多品种小批量的转子生产检测需求。整套结构的气动管路和电缆都走机架内部的拖链，运动过程中不会出现管线拖拽、磨损的问题，拖链的弯曲半径做了放大处理，延长管线的使用寿命，转子旋转工位的下方设置了焊渣挡护板，焊渣不会溅落到下方的传动部件里，减少日常清理的工作量。从实际使用的角度看，这套结构替代了传统的人工目视检查加手工补焊的作业模式，单班可以完成超过600件转子的检测补焊作业，检测漏检率比人工检查降低90%以上，补焊的焊缝一致性也远高于手工焊接，适合给中小型电机、电动工具生产企业做产线升级配套，不需要对现有产线做大规模改造，只需要预留对应的安装位置，接通电源、压缩空气和保护气即可投入使用。
