单刀双伺服整流子转子精车加工设备

　　在微特电机、小型直流电机的量产制造环节，整流子与转子铁芯的外圆精度直接决定电机运行时的换向稳定性、噪音水平与使用寿命，这类零件的精加工工序长期依赖高刚性、高重复定位精度的专用车削设备，本次呈现的单刀双伺服精车结构，正是针对该类零件加工场景开发的专用加工单元。从实际产线适配角度看，该设备可直接嵌入电机转子装配生产线的精加工工位，完成转子叠压、换向器压装后的外圆精车工序，无需额外搭建独立加工孤岛，能适配多数中小规格电机转子的加工节拍需求。

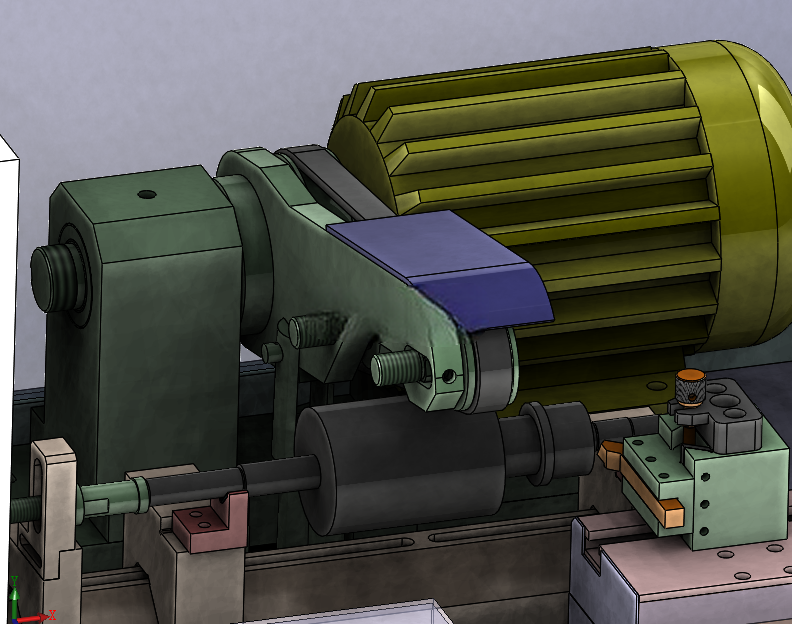

　　设备的传动结构设计围绕精密车削的刚性需求展开，X、Y两个进给轴均采用进口精密滚珠丝杠搭配线性导轨传动，这套传动组合能将进给方向的反向间隙控制在微米级，避免走刀过程中出现爬行或让刀问题，保障车削后外圆的圆柱度与表面粗糙度达标。切削端采用研磨级金刚石V型架作为工件定位基准，V型定位面的耐磨性能优异，长期加工过程中定位基准的磨损量极小，能大幅减少日常生产中的基准校准频次，降低设备运维的时间成本。设备的控制核心采用工业级PLC搭配触控式人机交互界面，操作人员可通过触摸屏直接调用不同规格转子的加工程序，调整走刀次数、进给速度、切削深度等参数，无需修改底层梯形图，换型调试的门槛较低，适配多品种小批量的转子加工订单需求。

　　双伺服进给的设计让X、Y轴的走刀动作可实现独立精准控制，车削过程中可根据工件余量分配多次走刀路径，粗车阶段采用较大进给量快速去除多余余量，精车阶段切换为小进给量保证尺寸精度与表面质量，整套走刀逻辑可通过程序灵活配置，能适配不同加工余量的转子工件。针对车削过程中产生的金属切屑与粉尘，设备预留了扫屑装置、吸尘装置的安装接口，用户可根据自身车间的环保要求选配对应附件，避免铜屑、铁屑堆积在导轨或传动部件表面造成磨损，延长设备核心部件的使用寿命。

　　从加工能力边界来看，该设备可适配的转子铁芯直径上限为80mm，转子芯轴的直径覆盖1.5mm至15mm区间，待加工整流子的外圆尺寸范围在4mm至40mm之间，单次装夹可完成的最大轴向加工长度为25mm，加工后整流子子外圆的径向跳动可控制在0.005mm以内，被加工整流子的轴向跳动同样可稳定在0.005mm区间，完全满足中小规格电机对整流子形位公差的精度要求。加工节拍方面，针对常规整流子外圆车削2刀的工艺要求，单件加工时长可控制在10秒左右，能匹配多数电机装配线的产线节拍，不会成为整线产能的瓶颈工位。

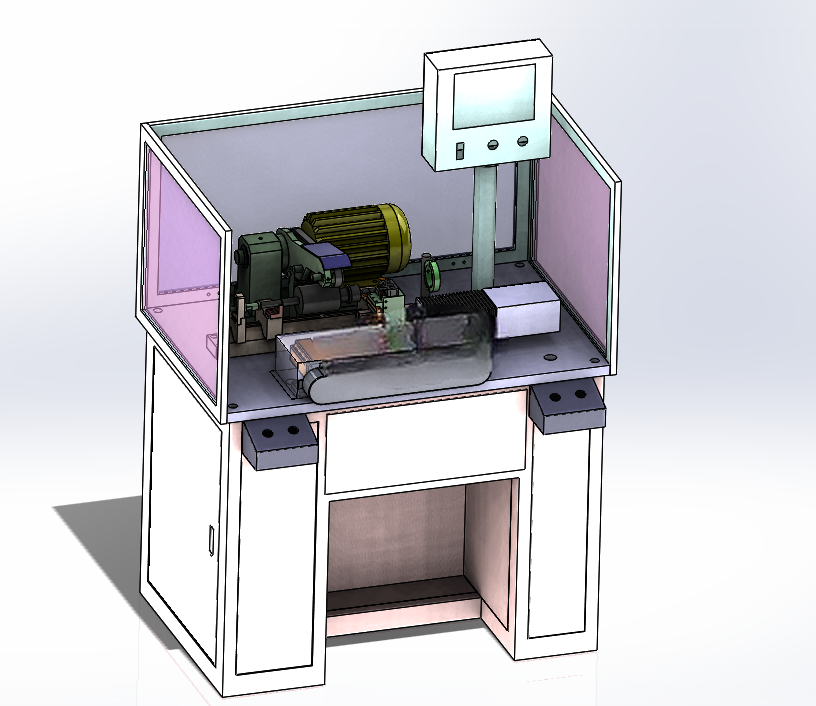

　　设备的动力配置采用3KW输入功率的驱动单元，可提供足够的切削扭矩应对不同材质的整流子与转子铁芯加工，车间气源压力维持在0.5-0.8MPa区间即可满足设备气动部件的动作需求，无需额外配置高压气源。整机安装的外形尺寸为900mm×700mm×1480mm，占地面积较小，对车间安装空间的要求不高，设备总重量约350kg，底部可搭配减震垫铁直接安装在硬化车间地面上，无需额外制作专用安装基础，设备移位或产线调整时的转运难度较低。针对部分客户的特殊加工需求，该设备的定位结构、进给行程、夹具形式均可根据实际工件参数做定制化调整，可覆盖更多非标准规格转子的精车加工需求。

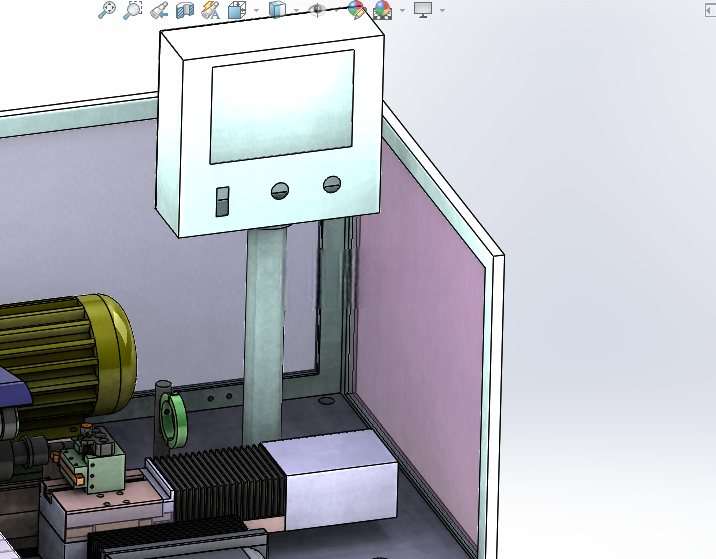

　　从结构设计的细节来看，操作触控屏采用悬臂式安装结构，操作人员可根据自身操作习惯调整屏幕的角度与位置，减少操作过程中的视觉疲劳；加工区域设置有半封闭防护结构，可阻挡车削过程中切屑飞溅，同时不会影响工件的上下料操作；进给轴的传动部位均设置有风琴式防护罩，可有效阻隔切屑、切削液进入导轨与丝杠的运动接触面，降低传动部件的磨损速率。整套设备的结构布局紧凑，维护保养点均设置在易触及的位置，日常的润滑、清洁、易损件更换操作无需拆解大量结构件，可有效降低设备的停机维护时间。
