PLC控制单刀高精度自动精车设备结构

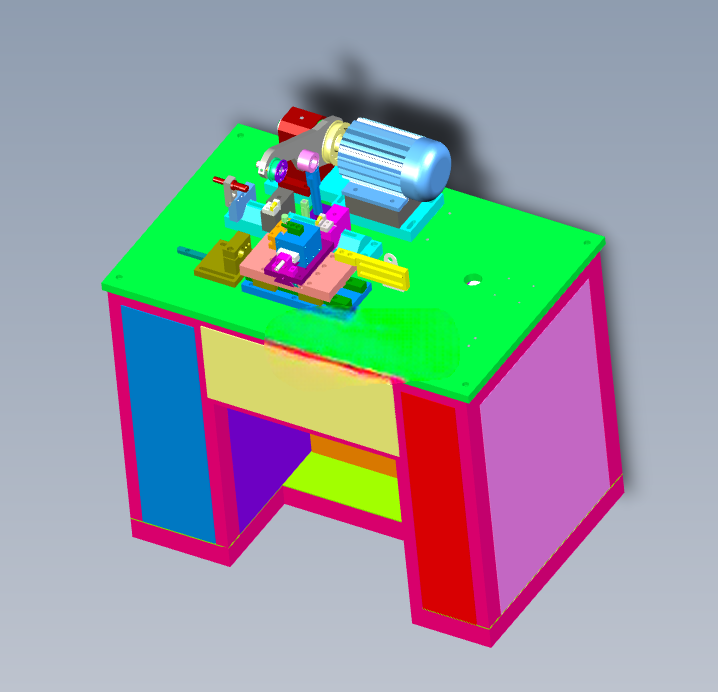

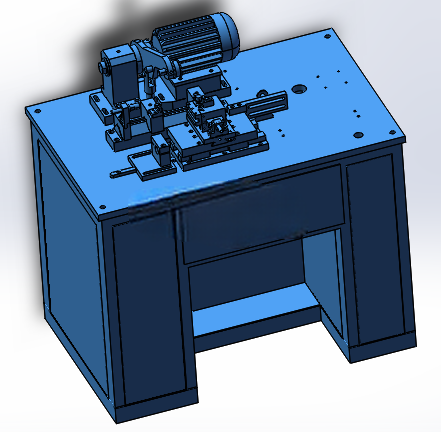

　　在中小批量精密金属零件的加工场景里，粗车工序完成后，工件表面会残留进给刀纹、装夹变形带来的形位公差偏差，以及毛坯余量不均导致的尺寸波动，这时候就需要精车工序来完成最终的精度收敛，这套单刀控制的自动精车结构，就是针对这类工序需求设计的专用加工单元。从实际产线布局的角度看，这类设备不需要占用大型数控车床的工位，针对特定零件的定型批量加工做了结构简化，把通用车床冗余的进给轴、刀塔结构全部剔除，只保留单刀进给的核心运动链，能在车间边角的辅助加工区完成部署，不需要做特殊的地基加固，安装底板的固定孔位按照常规工业铝型材机架的安装间距做了预留，底板边缘的定位销孔可以直接和配套的上下料接驳台对接，不需要额外做转接工装设计。

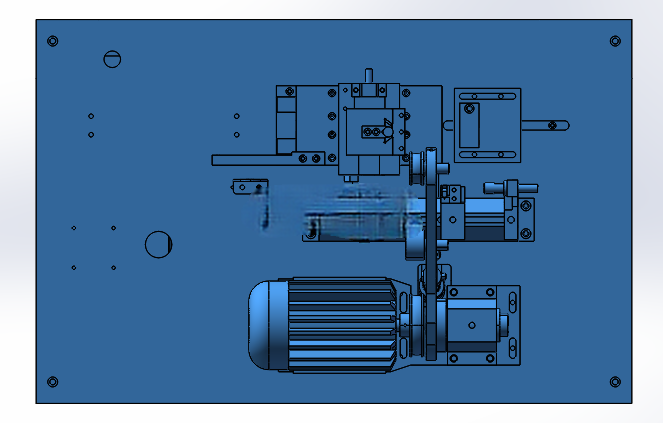

　　整套结构的动力输入端采用标准卧式异步电机提供主切削动力，电机输出端通过带轮传动副连接主轴夹具，带传动的结构设计一方面可以缓冲电机启动时的瞬时扭矩冲击，避免主轴带动工件启动时出现过冲导致的装夹松动，另一方面也能通过带轮直径配比调整主轴转速区间，适配不同材质工件的精车线速度要求，比如加工铝合金件时可以调高主轴转速获得更好的表面光洁度，加工45号钢件时适当降低转速减少刀具磨损。主轴夹具的安装座做了同轴度校准的微调结构，装配时可以通过侧边的紧定螺钉调整夹具的径向跳动量，保证精车时工件的回转精度控制在微米级区间，避免出现锥度、椭圆度超差的问题。

　　切削进给部分采用单刀架直线进给结构，刀架的滑动导轨采用矩形贴塑导轨设计，相比线轨结构拥有更好的抗振性能，能抵消精车时微量切削带来的振动，避免工件表面出现振纹。刀架的进给驱动通过凸轮连杆机构和主轴的传动链做联动，不需要额外配置独立的伺服进给轴，就能按照预设的进给行程完成走刀动作，这种纯机械联动的设计大幅降低了设备的电控复杂度，在多粉尘、多切削液的车间环境里运行稳定性更高，不会出现伺服编码器进液损坏、信号干扰导致的走刀错位问题。刀架的装刀位预留了标准车刀的压紧螺钉位置，可以直接装夹常规的硬质合金精车刀，不需要定制特殊刀柄，换刀时只需要松开压紧螺钉调整刀具伸出长度，就能完成对刀操作，对一线操作工人的技能要求更低。

　　整套设备的控制逻辑由PLC单元实现，除了基础的主轴启停、进给动作触发之外，还预留了工件到位检测、加工计数、故障报警的IO接口，可以直接对接产线的自动化上下料机构，实现无人化值守加工。从安装边界来看，整套结构的底板尺寸适配常规的小型设备机架，整体高度不超过成人操作台面的常规高度，操作按钮和急停开关的安装位置都预留了走线槽，电气布线可以沿着底板侧边的走线槽布置，不会和运动部件产生干涉。在实际加工流程里，工人或者上下料机构把粗车完成的工件装夹到主轴夹具上后，PLC检测到装夹到位信号就会触发主轴启动，待主轴转速稳定到设定值后，进给机构带动刀架按照预设的进给量完成走刀切削，走到设定行程后自动退刀，主轴停转，等待工件下料，整个加工循环的动作逻辑经过简化，没有多余的空行程，单工件的加工节拍可以控制在十秒以内，针对特定零件的加工效率比通用数控车床高出近四成。

　　设计这套结构的时候，特意把所有需要定期润滑的导轨面、传动连杆铰接点都设置在设备的外侧，不需要拆开设备护板就能完成注油润滑保养，日常维护的可达性很好。切削液的喷淋位置也做了针对性设计，喷嘴对准刀尖切削区域，切削液带着切屑流到底板的排屑槽里，顺着倾斜的槽面直接排到设备下方的切屑收集盒，不会在设备内部积留切屑导致运动部件卡滞。整套结构的所有零部件都采用行业通用的标准件，没有定制特殊规格的传动件和紧固件，后期维护更换配件的时候不需要找原厂定制，直接从标准五金渠道就能采购到同规格配件，大幅降低了设备的全生命周期使用成本。针对精车工序的精度要求，所有和加工精度相关的配合面都做了磨削加工处理，装配时的形位公差都按照精密机床的装配标准做了管控，能稳定保证加工后的工件表面粗糙度达到精车工序的要求，尺寸公差可以稳定控制在IT7级精度区间，完全满足常规精密零件的终加工精度要求，不需要后续再安排磨削工序做补充加工。
