带受电弓结构的干线轨道电力机车

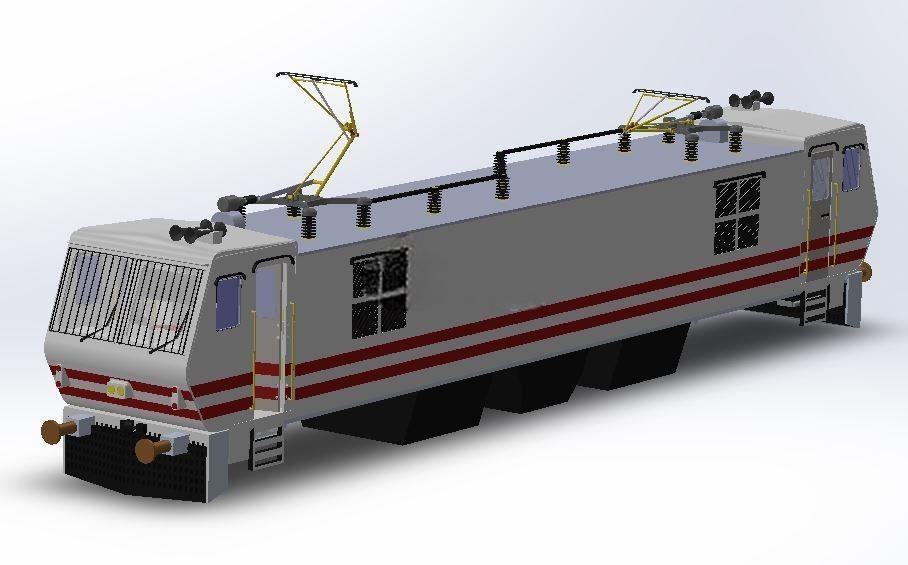

　　这款电力机车三维结构模型，还原了干线电气化铁路牵引动力单元的核心构造，建模过程中优先匹配城市轨道交通、干线客货运输线路的实际运用边界，所有结构细节围绕机车实际取电、走行、牵引的核心功能搭建。从实际应用场景来看，这类电力机车主要承担电气化铁路区段的客货列车牵引任务，也可适配高密度、短站间距的城市市域轨道通勤线路，相比内燃牵引单元，其动力响应速度更快，启动与制动过程的扭矩输出更线性，能在短时间内完成牵引工况与制动工况的切换，适配站间距短、启停频繁的运营需求。

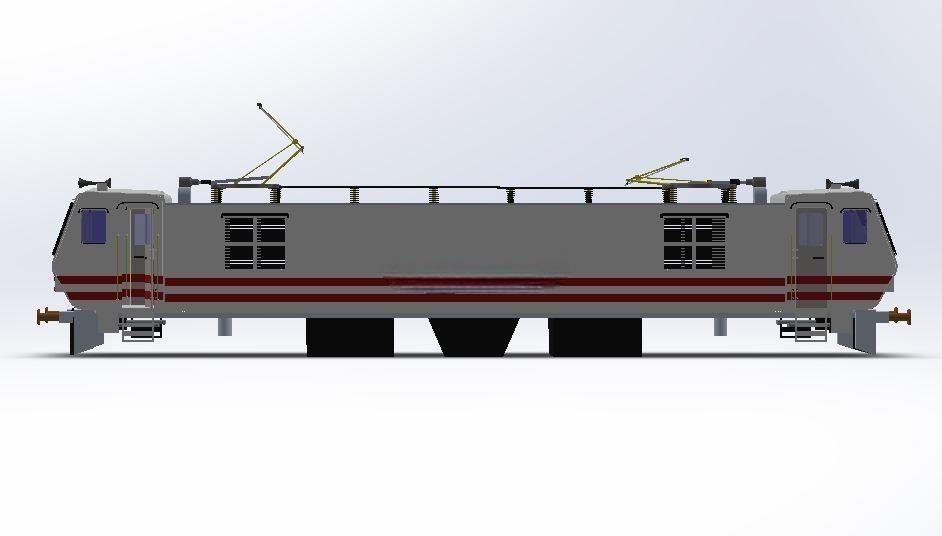

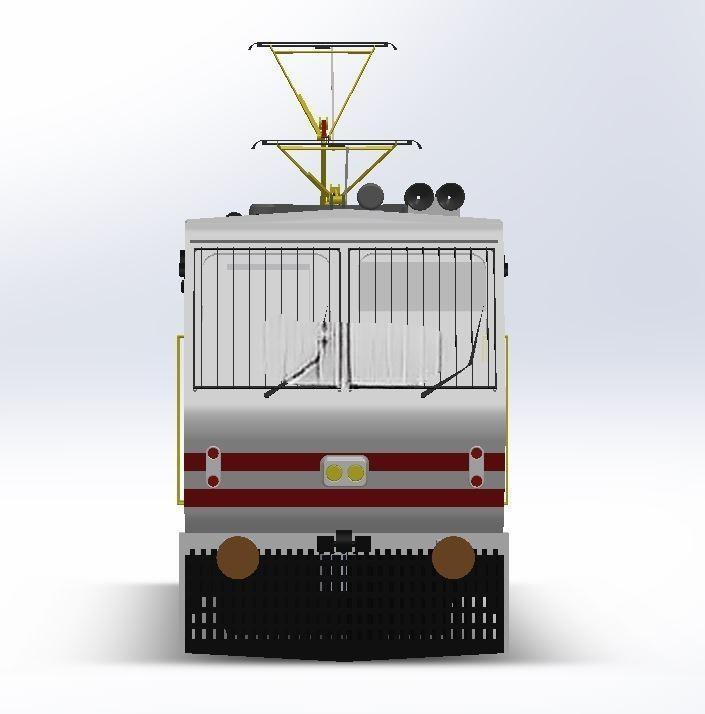

　　模型的受电弓部分做了完整的铰接结构还原，包含底架、下臂杆、上框架、滑板与升降弓驱动结构，实际运行中受电弓升起后与接触网导线接触，从供电网获取电能，建模时预留了受电弓的升降活动行程空间，匹配实际安装时的车顶绝缘间隙要求，车顶的高压绝缘子、母线排布也按照实际机车的高压安全间距做了布局，避免不同电位部件的安全距离不足。车体部分采用整体承载式结构建模，侧墙的红白色条带是外观标识结构，车体两端设置了司机室舱门、瞭望窗与前照灯、排障器结构，前端的车钩安装座、缓冲器结构也做了还原，排障器距离轨面的高度按照轨道车辆限界要求设置，避免运行中触碰轨面异物或超出线路限界。

　　走行部的转向架结构做了简化但保留核心安装边界，轮对的轨距适配标准轨距线路，轴箱、弹簧悬挂的安装位置匹配实际机车的轴重分配要求，车体底部的设备舱预留了牵引变流器、制动电阻、通风机组的安装空间，建模时考虑了设备的维护拆卸空间，侧面的通风口位置对应车内设备的散热风道走向。设计思路上优先还原机车的外部装配关系与核心功能部件的位置逻辑，没有做过度的内部管线细化，但所有外露部件的安装尺寸、相对位置都符合轨道机车的设计规范，比如受电弓的安装座位于车顶纵向中心线上，保证滑板与接触网的对中精度，车顶的高压设备间距满足高压绝缘的爬电距离要求，司机室的前窗倾角匹配运行时的瞭望视野要求，侧窗位置对应司机室的操作位视野范围。

　　从安装边界来看，整车的长度、宽度、高度尺寸都符合标准轨距铁路的机车车辆限界要求，不会出现超出限界导致的线路侵限问题，车钩中心高度符合通用铁路车钩的连挂高度标准，能与现有各类客货车辆实现正常连挂，排障器、车钩、转向架等下部部件的最低点距离轨面的高度满足线路最小曲线半径、道岔区段的通行要求。建模过程中对车体的圆角、门窗的密封结构、扶手与登车梯的位置都做了写实还原，登车梯的踏步间距符合人员登乘的人机工程要求，车顶的检修走板、安全护栏结构也对应实际机车的车顶作业安全需求，能让结构设计人员直观了解电力机车的外部布局逻辑，也可作为轨道车辆相关教学、结构方案演示的数字化模型使用，帮助从业者快速掌握电力机车的核心部件排布与功能对应关系。
