电机永磁转子轴承自动上料理料机构

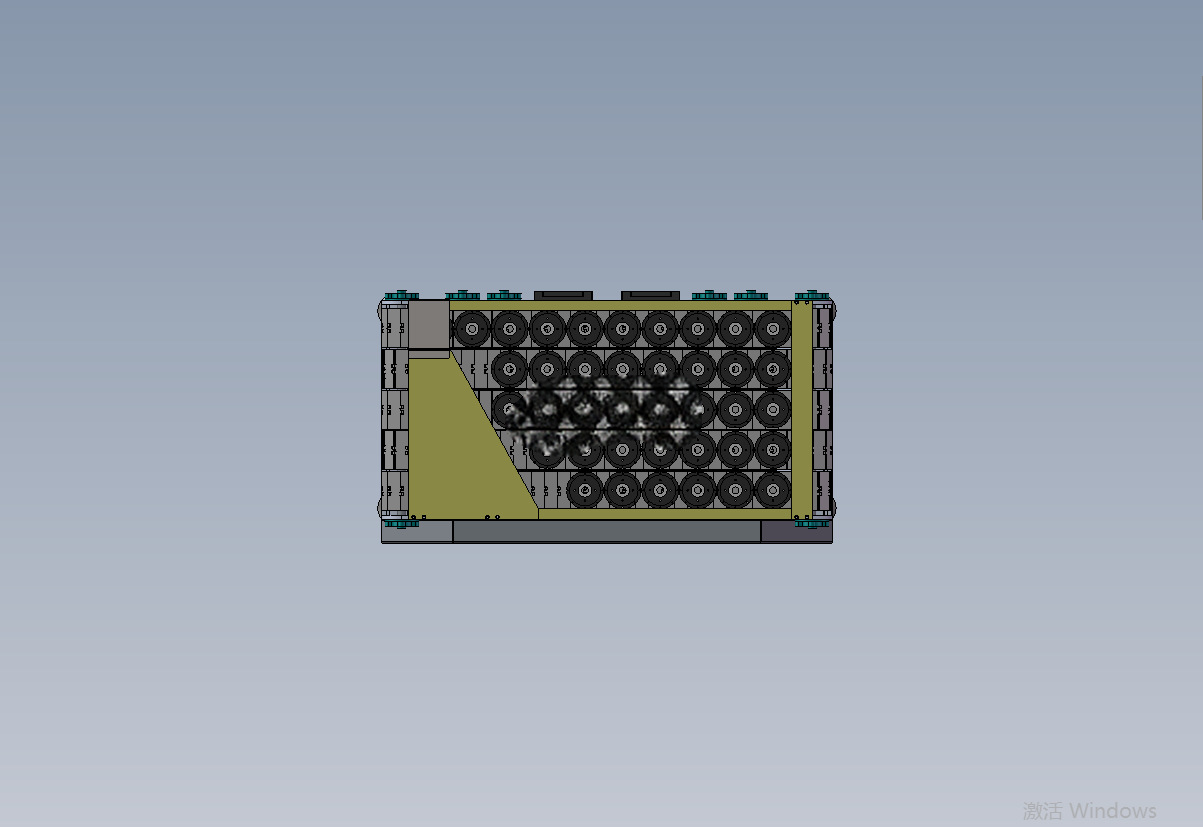

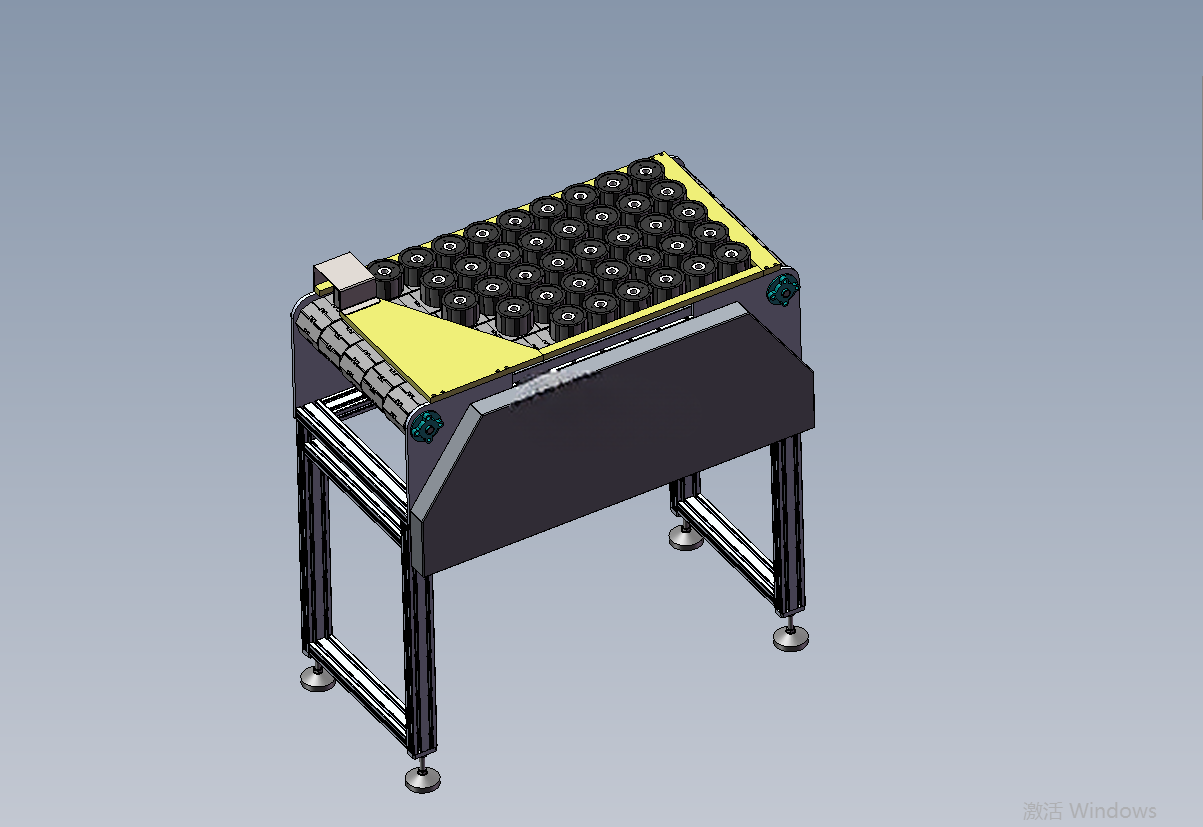

　　在圆盘形铸造件加工、中小型电机装配的生产现场，圆环类零件的上料环节一直是制约产线节拍的痛点——这类零件包含电机永磁转子、配套轴承等，外径公差带窄、端面平整度要求高，传统人工摆料不仅劳动强度大，还容易出现零件磕碰、叠料卡滞、供料节拍与后续工位不匹配的问题，这套理料上料机构正是针对这类场景做的定向结构设计。从实际落地的工况来看，这套机构的安装边界适配主流的车间流水线接驳需求，整体机架采用方管焊接拼合结构，进料端高度匹配人工放料的操作 ergonomic 要求，出料端的斜面孔位直接对接后续加工或装配设备的输入口，不需要额外做转接工装，安装时只需要保证机架水平度在0.2mm/m以内，固定地脚螺栓后即可接驳气路与电控信号，现场改造的适配成本很低。设备的核心功能逻辑围绕“人工放料-自动整列-逐件供料-余料储料”展开，人工只需要将零散的转子、轴承类圆环零件随意放置在输入端的输送链板上，不需要提前做排序整理，链板运转过程中会将零件带至后部的斜面整列区域，斜面的倾角经过反复校核，刚好能让圆环零件依靠自身重力沿导向条滚动，同时剔除叠放、歪斜的零件，让符合姿态要求的零件逐件进入供料轨道，不会出现多件卡滞的情况。

　　设计过程中特意规避了传统振动盘上料的弊端，振动盘虽然能实现零件整列，但对于带磁的永磁转子来说，持续振动会导致转子磁钢退磁风险，同时振动产生的噪音在车间环境下会超过85分贝，长期作业对操作人员听力有损伤，而这套链板加斜面整列的结构，运转噪音控制在65分贝以内，也不会对带磁零件的磁性能产生影响，整列准确率能稳定在99.2%以上，供料节拍可以根据后续工位的需求在12-30件/分钟的区间内调整，适配不同加工节奏的产线。

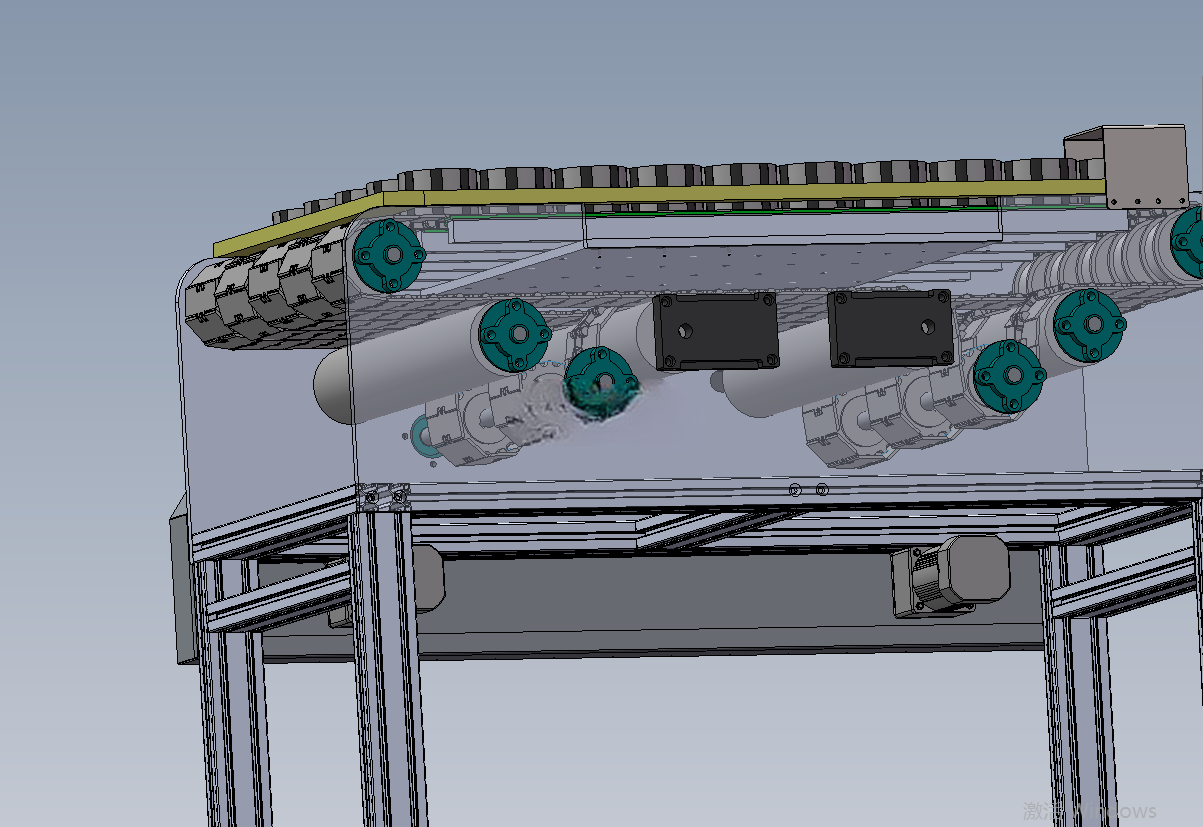

　　除了上料供料的核心功能，这套机构的链板下部预留了足够的储料空间，当后续工位出现短暂停机时，不需要人工立刻清理链板上的余料，机构可以自动将未供出的零件导流至储料区域，待后续工位恢复运转后再重新将储料区的零件提升至输送链板进行整列供料，减少了人工反复上下料的操作，也避免了零件散落在车间地面造成的磕碰损伤。结构细节上，输送链板采用的是耐磨POM材质，表面做了防滑纹理处理，不会刮伤转子和轴承的精加工表面，斜面整列区的导向条采用硬质阳极氧化铝合金材质，耐磨性能好，长时间使用不会出现导向槽磨损导致的零件卡滞问题，导向条的安装孔做了腰型孔设计，可以根据不同外径的圆环零件调整导向槽的宽度，快速切换生产的零件型号，换型时间只需要15分钟左右，不需要更换整套工装，适配多品种小批量的生产需求。

　　从安装尺寸来看，机构整体的长宽高控制在合理范围内，不需要占用过大的车间空间，进料端的操作面没有突出的结构件，人工放料时不会有磕碰的风险，所有的传动部件都做了安全防护罩，符合车间设备的安全规范，气路和电控线路都走机架内部的走线槽，外观整洁，后期维护时只需要定期清理链板缝隙里的切屑、杂物，检查传动链轮的张紧度即可，日常维护成本很低。这套机构不仅可以用于电机转子、轴承的上料，只要是外径在适配范围内的圆环类零件，比如衬套、隔圈、铸造圆环毛坯，都可以通过调整导向条宽度来实现整列上料，也可以单独作为收料、储料设备使用，在加工设备的出料端接驳，将加工完成的零件自动整列收集到料框中，替代人工收料的重复劳动。
