电机定子铁芯整形检测一体化设备结构设计

　　在中小功率电机量产的机加工与装配环节，定子铁芯作为电机磁路的核心承载部件，其叠压后的厚度一致性、端面平面度、外形规整度直接决定后续绕组嵌装精度、电机气隙均匀性以及最终成品的运行噪音与能效表现，传统生产流程中，铁芯叠压后的整形、尺寸检测、外观核验多为分散工位，依赖人工转序与单机作业，不仅转序过程中容易出现铁芯磕碰导致叠片错位，不同工位的定位基准偏差也会累积形位公差，难以满足当前电机行业高精度、快节拍的量产需求，这套集成化设备正是针对该类生产痛点开发，将上料、整形、检测、外观核验工序整合在同一机架平台内，大幅压缩工序间的转序路径与辅助时间。

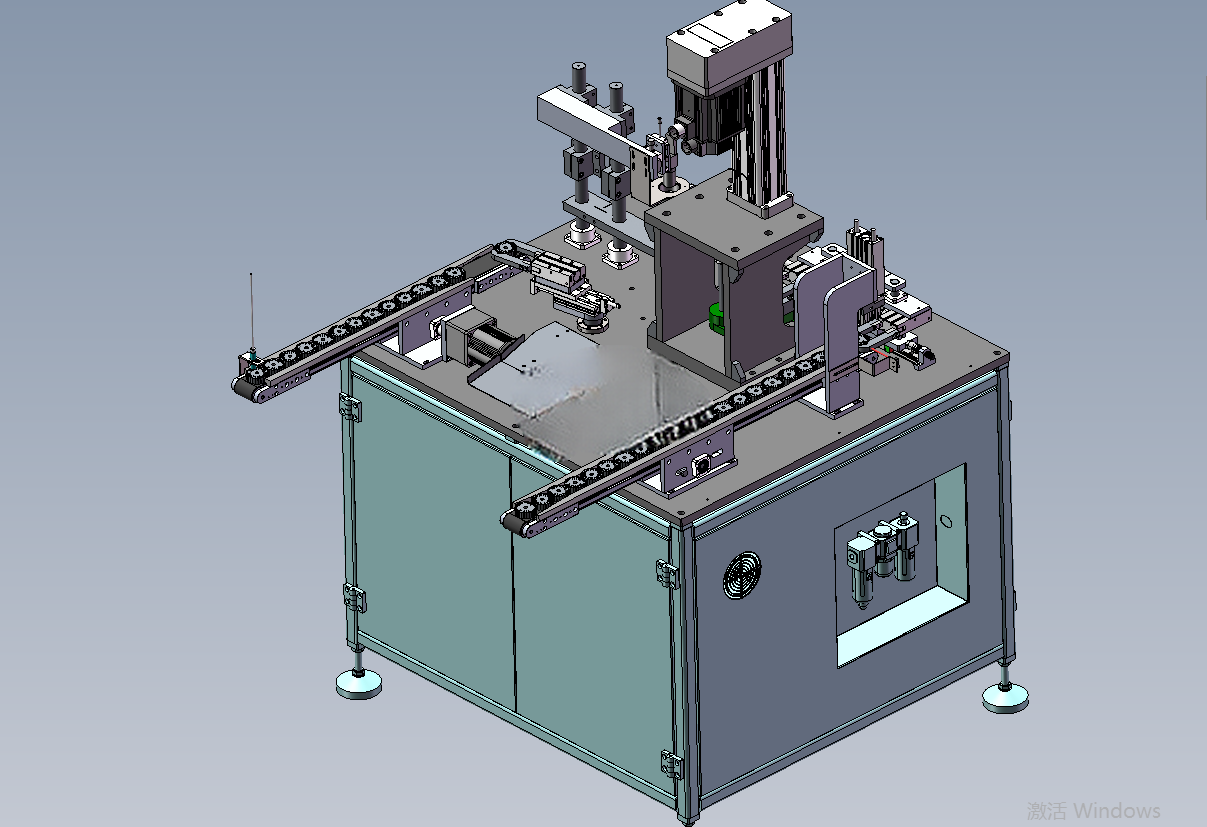

　　设备整体采用方管焊接机架作为承载基体，底部配置可调式防震脚杯，可适配车间地面的不平整度，安装时仅需按照脚杯分布预留800mm×1200mm的地面安装区域，机架上部的操作台面高度设置为850mm，符合一线操作人员的站立作业人机工程要求，台面边缘预留的安全光栅安装位可在人员误入作业区域时触发设备急停，避免机械动作造成人身伤害。上料段采用双链板输送结构，输送链板上设置与定子铁芯外径适配的定位工装板，工装板可根据不同规格的铁芯快速更换，兼容外径80mm-180mm范围内的常见定子铁芯产品，上料端预留与前道叠压设备出料口对接的接口，可直接承接叠压完成的铁芯工件，无需人工二次摆放定位。

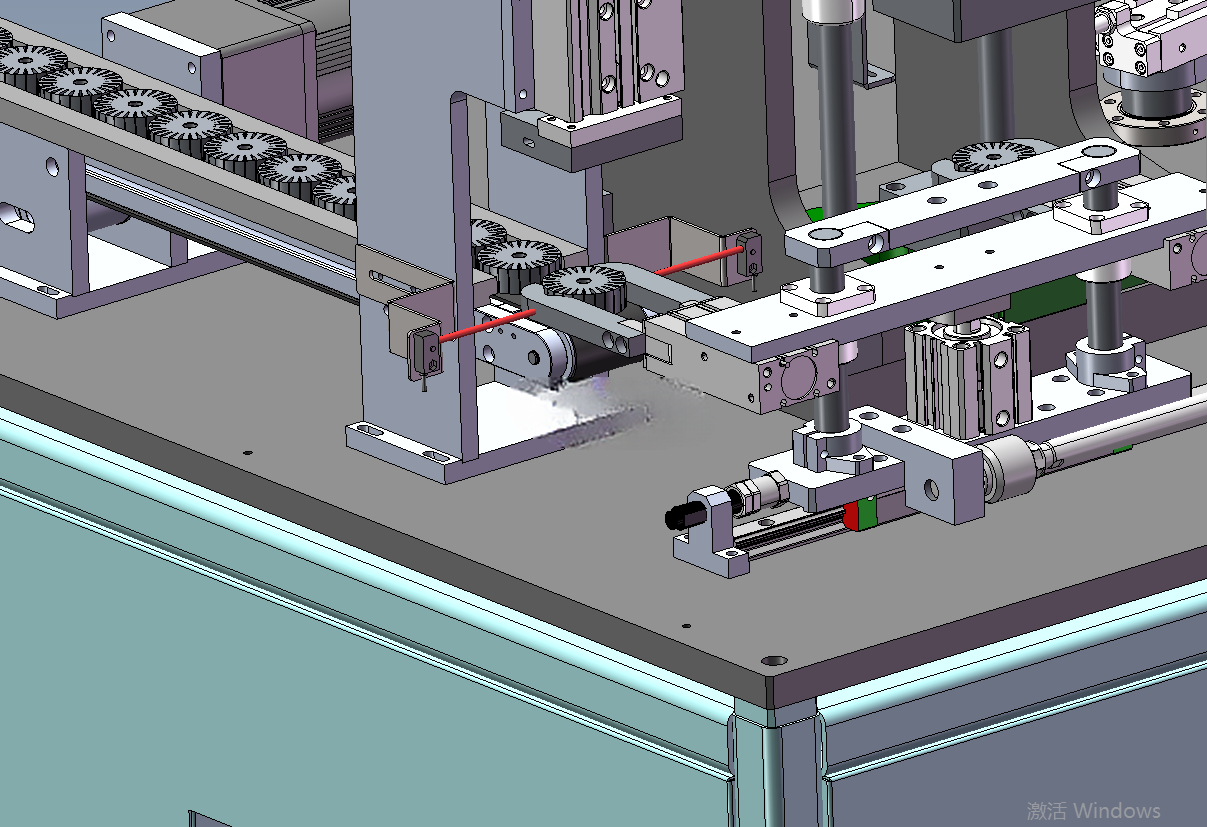

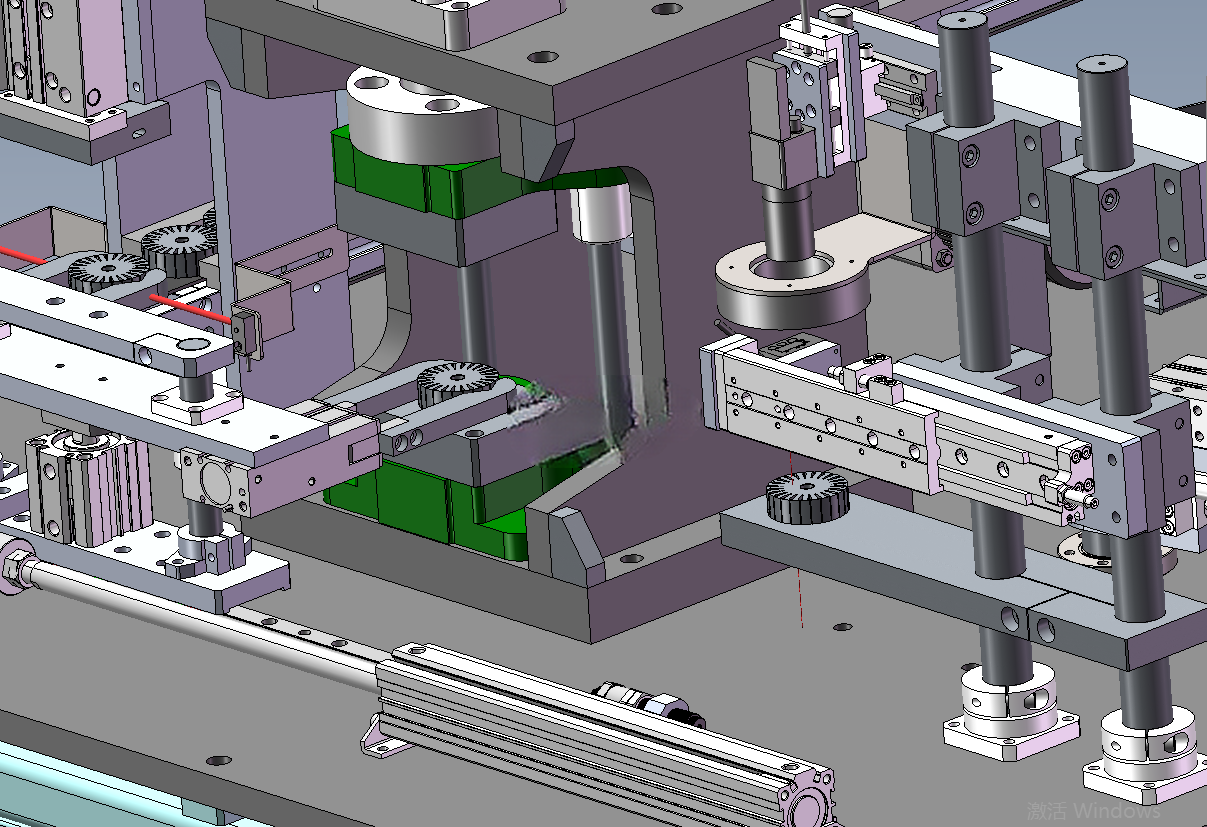

　　上料工位配置的平移式手爪采用气动夹指结构，夹指内侧粘贴聚氨酯防滑垫，夹持力可通过气源压力调节，避免夹持过程中对铁芯叠片造成压痕或错位，手爪安装在XY两轴线性模组上，可完成上料位到铆压整形位、整形位到检测位的工件转移动作，模组采用伺服电机驱动，重复定位精度控制在±0.02mm以内，保证工件转移过程中的位置一致性。铆压整形工位采用立式伺服电缸作为压装动力源，相比传统气缸压装，伺服电缸可精准控制压装行程与压装力，压装力范围可在0.5kN-5kN之间按需设置，压头根据定子铁芯的内孔与端面结构设计，压合时可同时对铁芯端面、内圈圆度进行规整，消除叠片间的错位与间隙，压装过程中电缸内置的力传感器可实时反馈压装力曲线，当压装力超出阈值或行程不达标时自动判定为不合格工件，避免不合格品流入下道工序。整形完成后的工件由搬运机构转移至检测工位，该工位配置高精度激光位移传感器，采用多点测量的方式对铁芯的端面厚度、平行度进行非接触式检测，检测分辨率可达0.001mm，可快速识别铁芯叠压厚度超差、端面翘曲等缺陷；激光检测合格的工件会流转至视觉检测位，通过高清工业相机对铁芯的端面外观、叠片错位、铆点质量进行拍照核验，视觉系统可快速识别表面磕碰、叠片翘起、铆点缺失等外观缺陷，检测数据可同步对接车间MES系统，实现生产质量数据的可追溯。

　　设备的气动元件、伺服驱动器、IO模块均集成安装在机架侧面的电气柜内，电气柜配置散热风扇与防尘滤网，保证柜内元器件在稳定的温度环境下运行，气路部分设置三联件处理单元，对压缩空气进行过滤、调压与油雾处理，延长气动元件的使用寿命。整机的动作逻辑通过PLC程序控制，操作面板上设置触控显示屏，可快速切换不同规格铁芯的生产参数，调试模式下可单独控制每个轴的动作与每个工位的运行，方便设备维护与新产品调试，设备的节拍可达到每小时120件以上，相比传统分散工位的作业模式，可减少3名操作人员的配置，同时大幅降低人工检测带来的误判率，稳定保障定子铁芯的出厂一致性。
