农用谷物脱粒作业设备结构设计

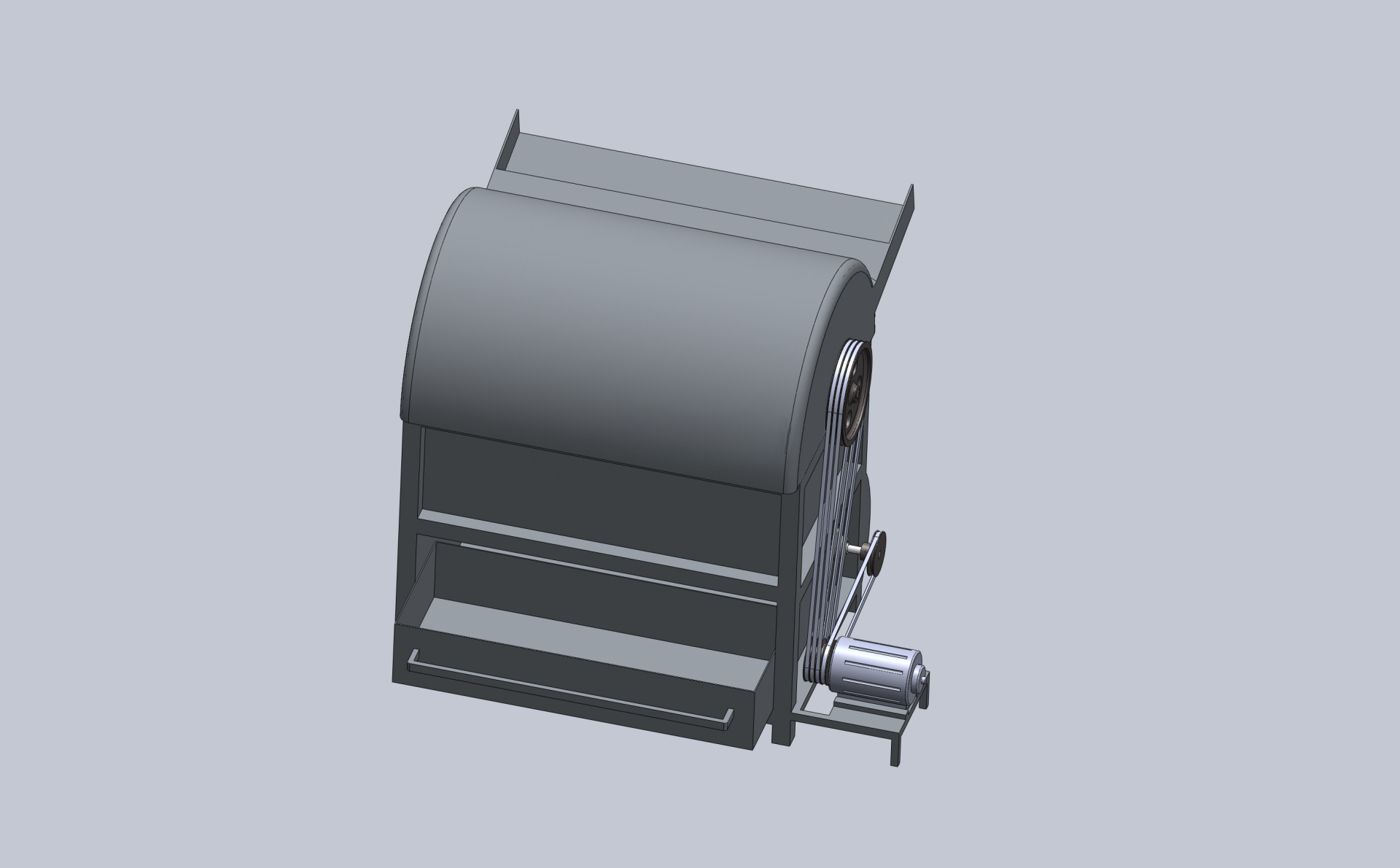

　　在丘陵、平原区域的粮食收获作业环节，谷物脱粒是衔接收割与晾晒存储的核心工序，这款脱粒设备的结构设计完全围绕田间作业的实际工况展开，适配散户种植、小型合作社的作业需求，不需要复杂的配套动力接入，普通民用电机即可驱动，能够完成水稻、玉米等不同品类粮食作物的籽粒与茎秆分离作业，避免人工脱粒的高劳动强度与低效率问题。从结构布局来看，设备整体采用框架式方管焊接机架作为承载基础，所有功能部件均安装在机架的预设安装位上，底部预留的接料抽屉结构直接承接分离完成的洁净籽粒，抽屉采用抽拉式设计，边缘做了折弯翻边强化，满载状态下抽拉不会出现卡滞、变形问题，接料腔的倾斜角度经过反复校核，脱粒完成的籽粒在重力作用下会自然滑落至抽屉内部，不会在腔体内残留堆积。

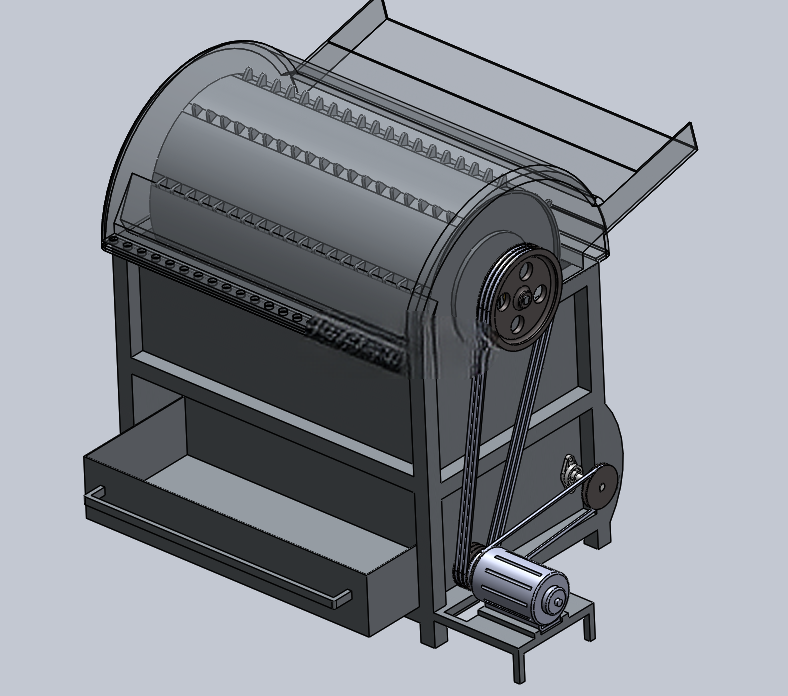

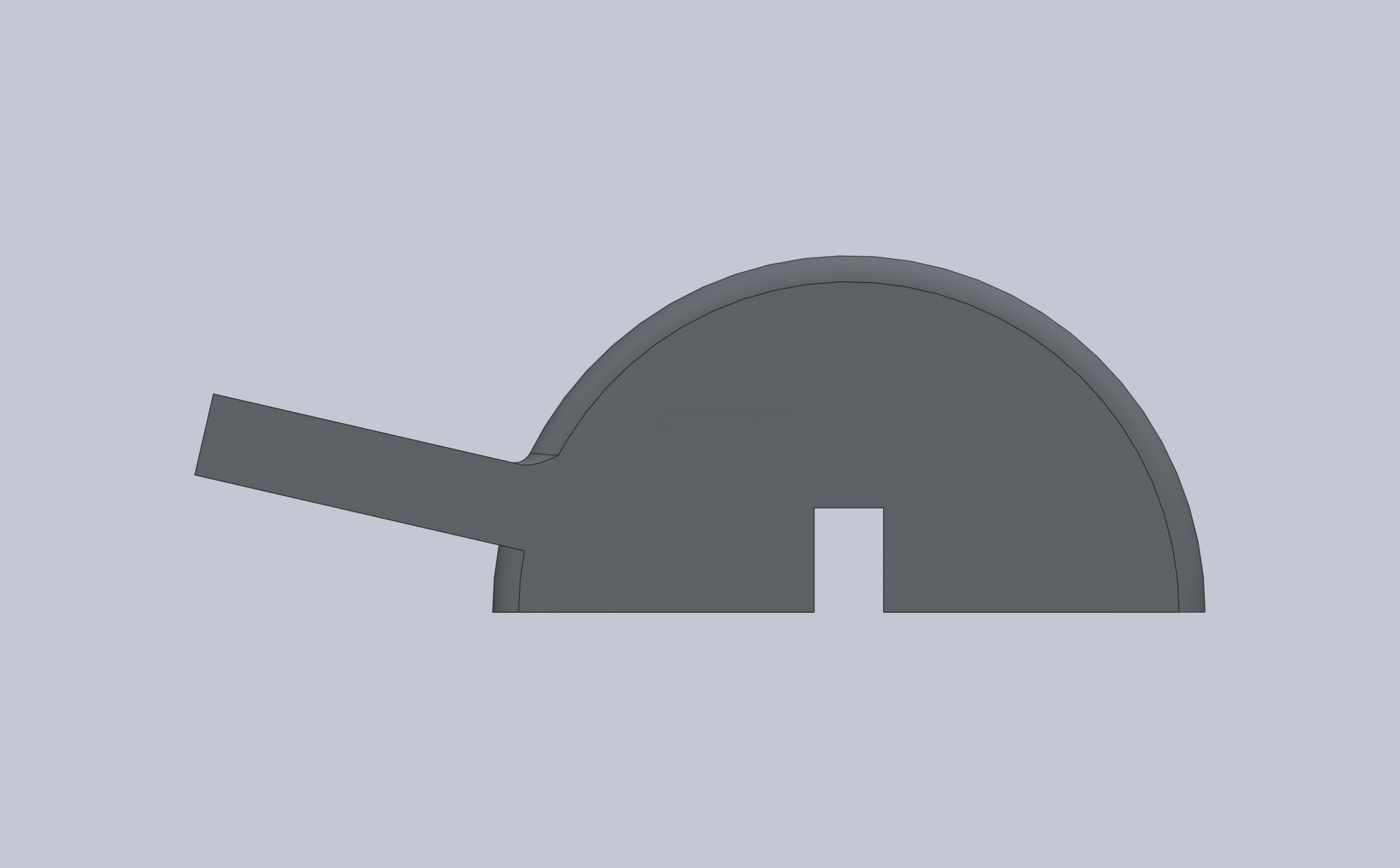

　　上部的弧形上罩采用半包围结构，既能够阻挡脱粒过程中飞溅的籽粒与碎茎秆，避免作业过程中的物料损耗，也预留了足够的进料导板长度，待脱粒的作物穗部可以顺着倾斜导板平稳送入脱粒腔，不会出现进料卡滞、作物甩出的安全隐患。脱粒核心的滚筒组件沿腔体轴向布置，滚筒表面的钉齿按照螺旋线排布，这种排布方式能够在滚筒旋转过程中，对送入的作物穗部形成持续的揉搓、击打作用力，同时带动作物沿轴向缓慢移动，保证穗部在腔体内经过足够时长的脱粒作用，不会出现未脱净的穗料直接排出的问题；滚筒两端采用带座轴承支撑，轴承座与机架之间设置了调整垫片，能够在长期使用出现磨损间隙后，快速调整滚筒的同轴度，避免运转过程中出现跳动异响。

　　动力传递采用皮带传动结构，电机安装在机架下部的可调式安装座上，安装座预留了长条形调节孔，能够通过调整电机位置张紧三角带，这种传动方式一方面可以在脱粒腔突然进入硬杂物出现卡滞时，通过皮带打滑保护电机与核心传动部件不会过载损坏，另一方面皮带传动的运行噪音更低，适合乡村近距离作业场景，不会产生过大的作业噪音影响周边。设备的出料端设置了倾斜的排草导板，脱粒完成后的茎秆会在滚筒的带动下从导板处排出设备外部，导板的倾斜角度经过优化，排出的茎秆会自然堆积在设备侧方，不会散落回接料区域混杂到洁净籽粒中。从安装边界来看，设备整体占地面积不足两平方米，不需要专门做混凝土基础固定，放置在平整的硬化地面即可稳定作业，整机高度适配成年人站立操作的进料高度，作业人员不需要弯腰或者登高即可完成进料操作，长时间作业的疲劳度更低。机架下部的电机安装位预留了足够的散热空间，电机运转过程中产生的热量可以自然流通散出，不会因为密闭空间导致电机过热烧毁；传动皮带的外侧预留了安全防护罩的安装位，实际投产使用时可以加装金属防护网，避免作业过程中衣物、工具卷入传动部件造成安全事故。

　　在结构设计过程中，所有的钣金件均做了折边处理，没有裸露的锋利边角，避免作业、搬运过程中出现划伤风险；所有的紧固件均采用标准件，后期维护更换不需要定制特殊配件，乡镇级的五金门店即可采购到适配的替换零件，降低了设备的全生命周期使用成本。针对不同作物的脱粒需求，滚筒的转速可以通过更换不同直径的皮带轮进行调整，比如脱粒水稻时可以采用稍高的转速保证脱净率，脱粒玉米时可以适当降低转速避免籽粒破碎，不需要对核心结构做大幅改动即可适配多品类作物的脱粒作业，提升了设备的通用性。接料抽屉的底部设置了细微的漏孔，能够在籽粒滑落过程中，将混杂在其中的细小泥沙碎屑筛出，进一步提升收集到的籽粒洁净度，减少后续清选的工作量。
