锂电软包电芯自动化处理产线结构

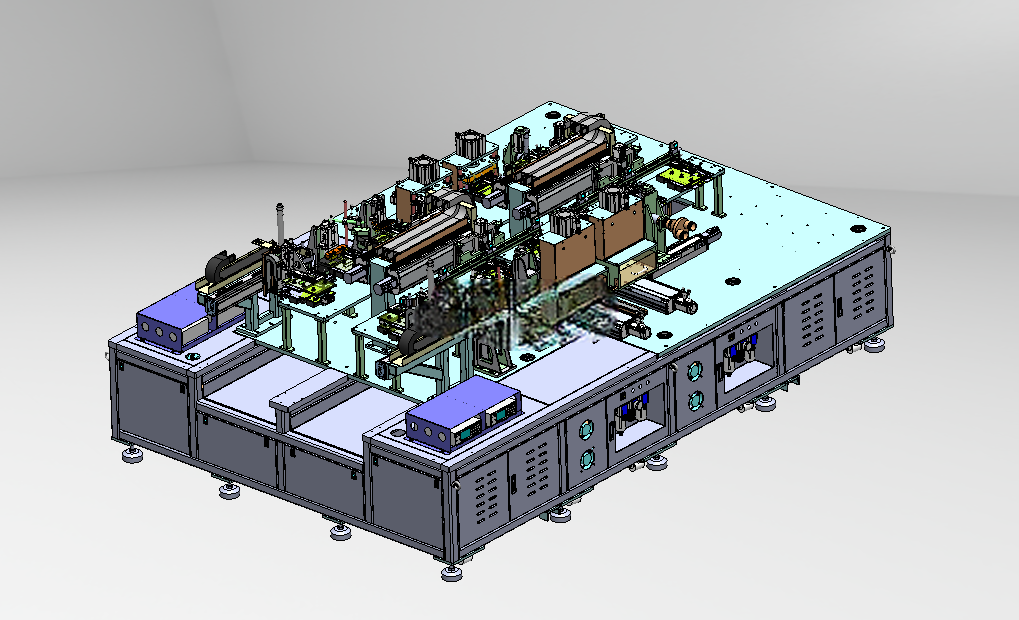

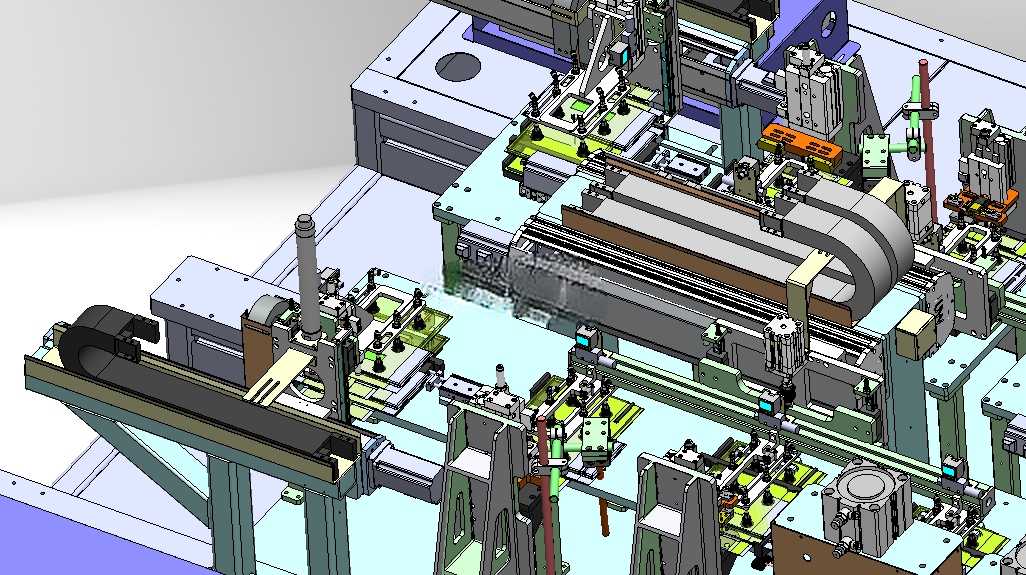

　　在动力锂电池量产环节，软包电芯的前中段处理一直是影响整线良品率的核心工段，这套处理线的三维结构完全围绕方形软包锂电芯的制程工艺搭建，覆盖从裸电芯上料到预处理完成的全工序动作，适配当前主流的大容量动力软包电芯生产节拍，可直接对接前段叠片设备与后段封装工位，减少工序间的中转缓存需求。从结构布局来看，整条线采用铝型材搭建主体框架，各工站沿直线输送线依次排布，输送线采用同步带搭配定位载具的结构，载具上设置有与电芯轮廓匹配的仿形定位槽，可避免电芯在输送过程中出现偏移、磕碰，每个载具都配有独立的编码识别位，可配合线体传感器实现电芯的全流程追溯。

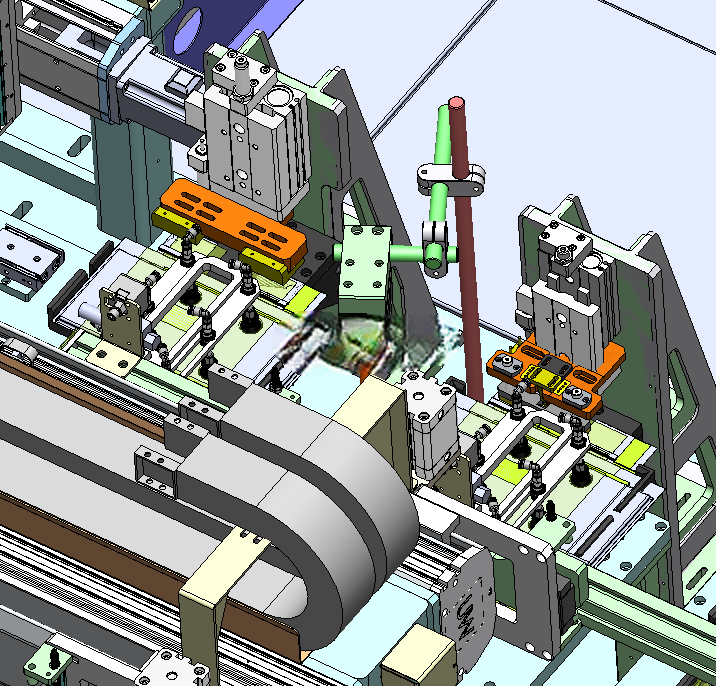

　　最先对接前段工序的是自动上料工站，该工站采用真空吸盘搭配夹爪的复合取料结构，吸盘采用柔性硅胶材质，接触电芯表面时不会损伤铝塑膜外层，取料位置设置有光电检测传感器，可识别来料的姿态与位置偏差，通过夹爪的微调机构修正电芯位置后再放置到输送载具上，避免放料偏差导致后续工站定位失效。沿输送线向后依次排布的是电芯处理、自动折弯、裁切、超声波焊接、等离子清洗多个工站，其中电芯处理工站主要完成电芯极耳的初步整平与表面除尘，采用无尘辊轮搭配负压吸尘的结构，可去除电芯表面在前段工序附着的浮尘与碎屑，避免杂质带入后续焊接工序造成虚焊。自动折弯工站针对软包电芯的极耳折弯需求设计，采用伺服电缸驱动折弯压头，压头的下压行程与折弯角度可通过参数调整，适配不同厚度极耳的折弯需求，折弯位置设置有定位挡块，可保证每片电芯的折弯尺寸公差控制在±0.1mm以内，避免折弯偏差导致后续焊接位置错位。裁切工站采用硬质合金切刀，搭配伺服进给结构，可将折弯后多余的极耳废料切除，切刀位置设置有废料收集通道，裁切产生的边角料会通过负压通道直接收集到废料箱内，避免废料散落在线体内部造成卡滞。

　　超声波焊接工站是整条线的核心功能工位，焊头采用钛合金材质，焊接压力与焊接能量可根据电芯极耳的材质与厚度做对应调整，焊接位置设置有高精度定位夹具，可将电芯极耳与连接片精准压紧后再完成焊接，焊接过程中产生的焊屑会通过工位周围的吸尘口及时抽走，避免焊屑掉落到电芯表面造成短路隐患。等离子清洗工站设置在焊接工位之后，主要用于清洗焊接位置的残留氧化物与表面油污，提升后续封装工序的粘接强度，清洗头采用可调节角度的安装结构，可根据电芯的尺寸调整清洗范围与清洗距离，保证焊接位置完全被等离子体覆盖，不会出现清洗盲区。

　　从安装边界来看，整条线的主体宽度控制在1.2米以内，长度可根据实际厂房的布局做对应调整，线体底部设置有可调脚杯与万向轮，方便设备进场安装时的位置调整与水平校准，各工站之间采用模块化设计，每个工站都可独立拆装，后续如果需要调整工艺顺序或者新增工站，不需要对整条线的主体结构做大规模改动，只需要调整对应模块的安装位置即可。线体的驱动元件全部采用标准伺服电机与气缸，元器件的安装位置都预留了足够的维护空间，日常保养时不需要拆解大面积的防护结构就可以完成易损件的更换，各工位的传感器走线全部采用拖链收纳，避免线体运行过程中线路被拉扯损坏。在设计思路上，这套结构完全围绕软包电芯易损伤、制程精度要求高的特点做针对性优化，所有与电芯直接接触的部位都采用非金属柔性材质或者做圆角钝化处理，避免刮伤铝塑膜造成电芯漏液，各动作工位的运行速度都设置有软启动与软停止参数，避免急启急停造成电芯在载具内移位。线体的两侧设置有透明亚克力防护门，既可以观察设备的运行状态，也可以避免人员误触运行中的机构造成安全事故，防护门上设置有安全感应开关，一旦防护门被打开，线体会自动停止运行，保障操作安全。
