间歇式滚筒零件清洗设备结构设计

　　在机加工、五金冲压、精密零部件制造的产线末端工序中，零件表面残留的切削液、金属切屑、冲压油污一直是影响后续装配、表面处理质量的核心问题，这款滚筒式清洗设备正是针对中小尺寸批量零件的清洗需求开发的专用结构。从实际产线适配角度看，这类设备常布置在热处理工序前、电镀工序前、成品终检工位旁，适配的工件涵盖小尺寸冲压件、机加工螺钉螺母、精密五金杂件、小型压铸件，单次装料量可根据筒内容积灵活调整，避免工件装料过满导致翻转不充分、清洗死角残留的问题。

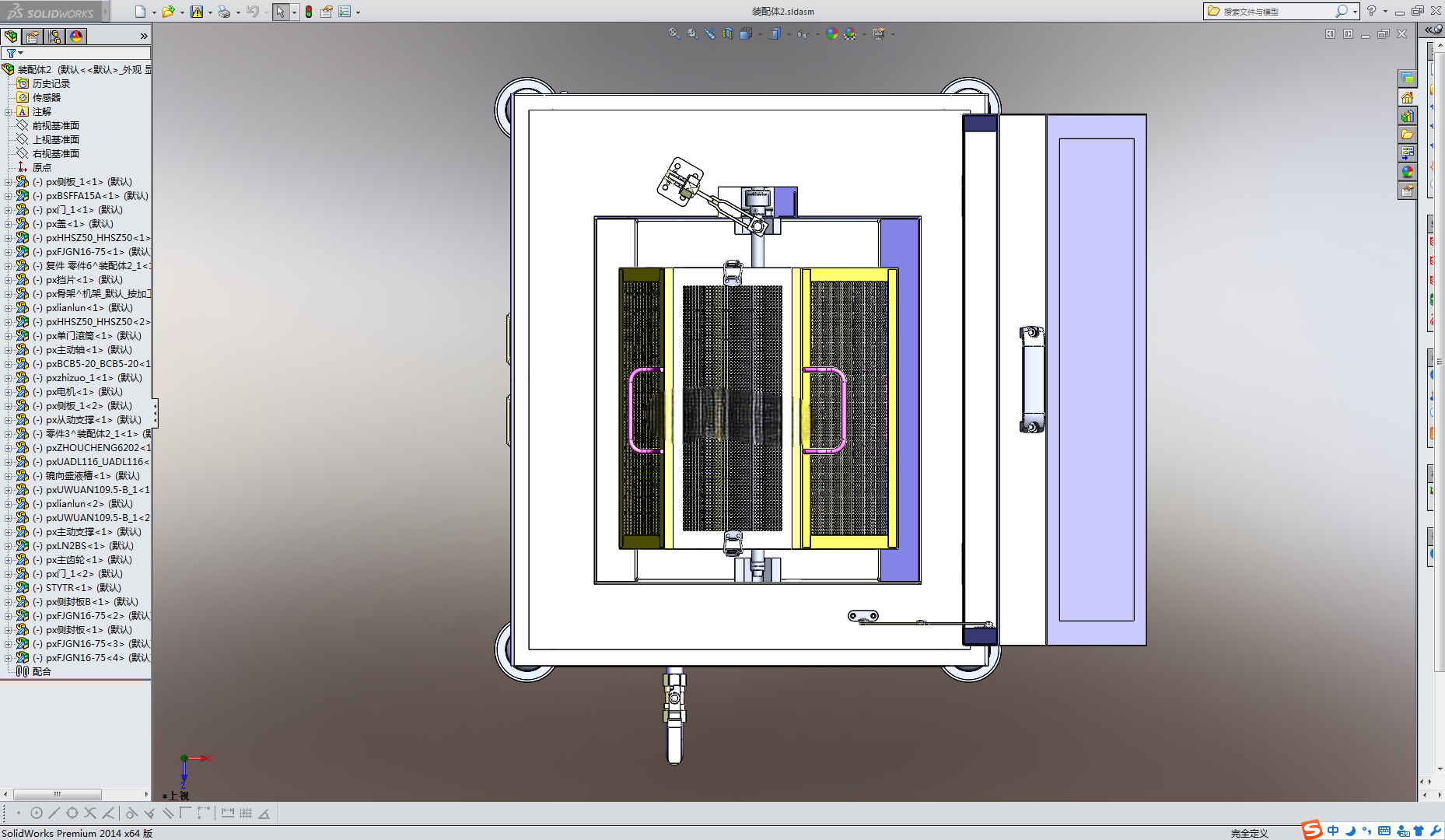

　　设备采用间歇式操作逻辑，筒体两端设置挡料板，周向开设带密封盖板的进出料口，当料口旋转至朝上位置时，操作人员可打开盖板向筒内添加待清洗工件；待清洗流程完成后，筒体旋转至料口朝下位置，打开盖板即可完成卸料，整个操作流程无需额外配置复杂的上下料机械手，适配中小批量多品种的柔性生产场景。针对连续化生产需求，该结构也可调整为两端开口式设计，工件从筒体一端进入，在筒内随筒体转动完成清洗流程后从另一端排出，可直接对接产线输送机构实现全流程自动化清洗。

　　筒体内部的喷水管道采用连续与间歇结合的供水模式，清洗过程中可根据工件油污程度调整喷水压力与喷水节奏，确保清洗液能够充分浸润工件表面，将附着的油污、切屑快速剥离并随水流排出筒外。为了提升工件在筒内的轴向运动可控性，设计阶段预留了两种调整方案：一是将整机设置为可倾斜安装结构，通过调整筒体倾斜角度控制工件在筒内的前进速度；二是在筒体内壁焊接螺旋导板或抄板结构，通过筒体转动带动工件沿螺旋方向匀速移动，无需额外设置推料机构即可完成工件的输送。针对清洁度要求较高的工件，筒内还增设了可上下、左右调节位置的毛刷机构，在工件翻转过程中毛刷可直接接触工件表面，刷除顽固附着的污渍与氧化皮，提升最终清洗效果。

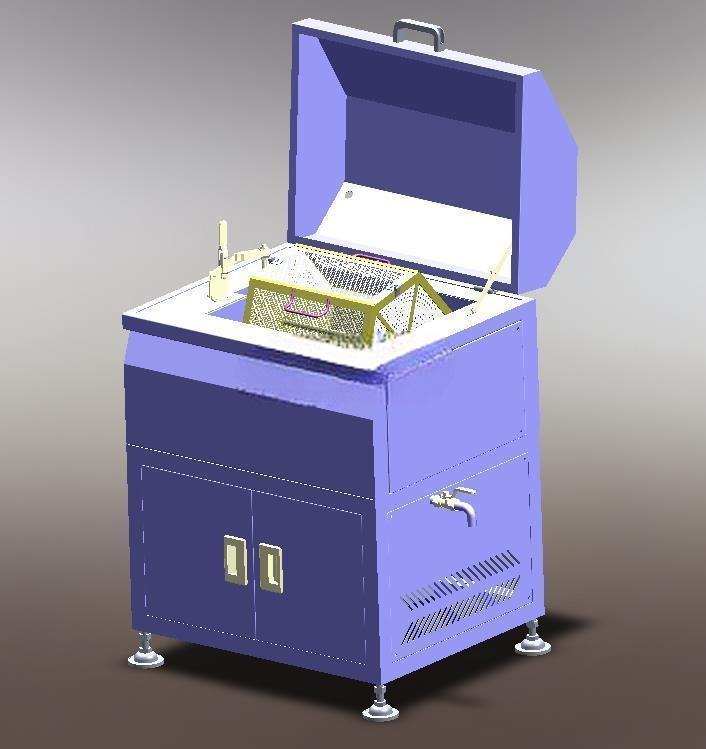

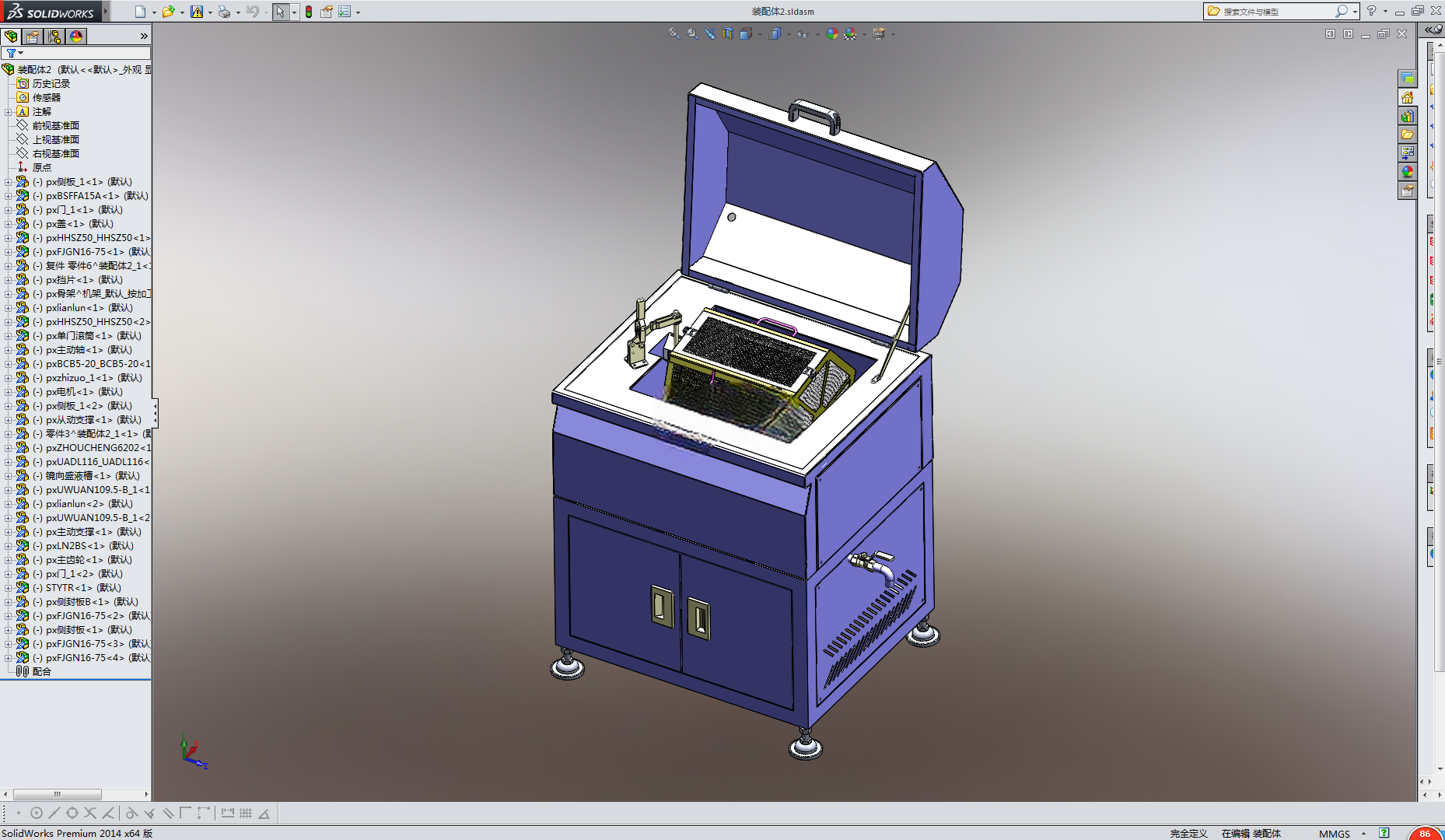

　　从整机结构布局来看，设备下部设置封闭式柜体，一方面用于容纳储液箱、供水泵、管路阀门、电气控制元件，另一方面柜体表面开设通风散热槽，避免内部动力元件长时间运行出现过热问题；柜体底部安装可调脚杯，可根据车间地面平整度调整整机水平度，降低设备运行过程中的振动与噪音。上部筒体采用圆弧翻盖设计，翻盖顶部设置提手，方便日常维护时打开观察筒内清洗状态、更换磨损的毛刷或清理过滤网上的杂物；翻盖与筒体之间设置密封胶条，防止清洗过程中液体飞溅到设备外部，保持车间工位整洁。筒体侧面设置排水阀，可定期排放筒内残留的清洗废液，也可在更换清洗液时快速排空筒内液体。

　　从安装边界来看，整机采用一体式柜式结构，无需额外做混凝土基础固定，仅需在车间地面预留对应尺寸的安装空间，对接进水、排水管路与供电线路即可投入使用，设备侧面预留的管路接口位置统一，方便后期维护时快速更换管路配件。筒体的转动驱动机构布置在柜体后部，与清洗区域完全隔离，避免清洗液渗入驱动部件造成元件腐蚀损坏，延长设备整体使用寿命。针对不同尺寸的工件清洗需求，该结构还可灵活调整滚筒直径、长度以及内部毛刷的排布密度，适配从微型电子五金件到中型机加工零件的清洗需求，无需对整体框架做大幅度改动即可完成定制化调整，大幅降低了衍生型号的设计开发周期。
