多自由度玻璃剥离作业机械手结构

　　在显示面板、光学玻璃深加工的产线工位上，玻璃基材的剥离转运一直是容易产生裂片、划伤的工序环节，这款玻璃剥离机械手正是针对这类薄脆片状物料的作业需求设计，适配玻璃片与承载治具分离、工序间短距离移载的作业场景，可嵌入到玻璃覆膜、丝印、检测等自动化产线的对应工位，替代人工完成重复性的剥离取放动作，降低人工接触薄脆玻璃带来的破损率与操作风险。从结构组成来看，整套机构以硬质安装板作为各功能组件的承载基准，底部布置真空吸盘作为玻璃抓取的执行端，搭配竖杆实现吸盘组的高度方向位置调整，基座部分集成了平移驱动组件与气动回路接口，可配合产线的控制信号完成真空吸附、平移进给、升降对位的连贯动作。设计过程中优先考虑了薄脆物料抓取的受力均匀性，吸盘的安装位置可根据待处理玻璃的尺寸规格沿安装板的滑槽调整，避免单点吸附应力集中导致玻璃碎裂；自由度配置上兼顾了作业覆盖范围与结构刚性，横向平移采用线性导轨导向，保证移动过程的平稳性，无明显晃动偏移，可实现玻璃抓取后的多方向位置调整，适配不同工位的对位需求，更换不同规格的吸盘组件即可适配不同尺寸、不同厚度的玻璃物料，通用性较强。

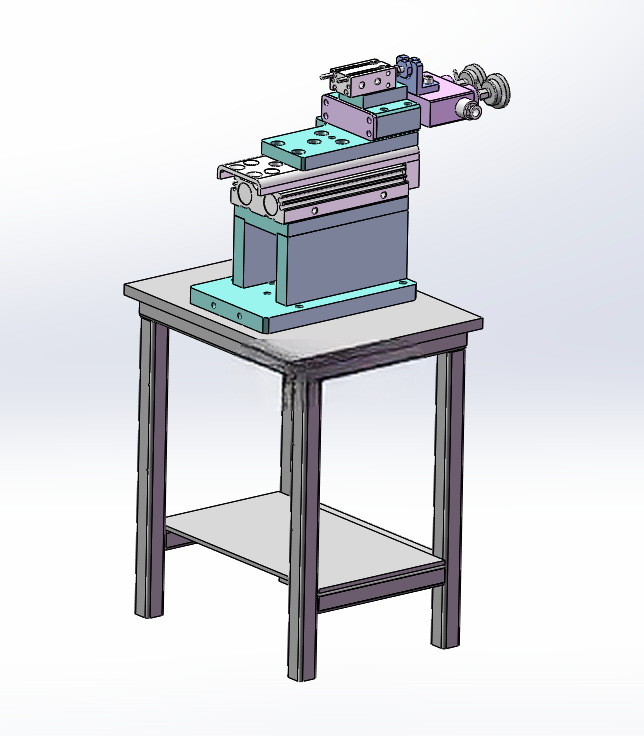

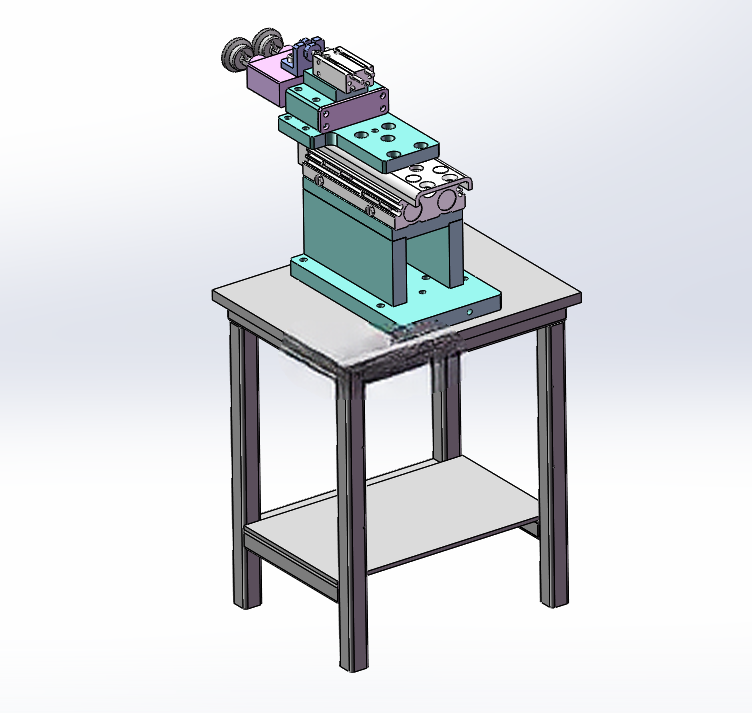

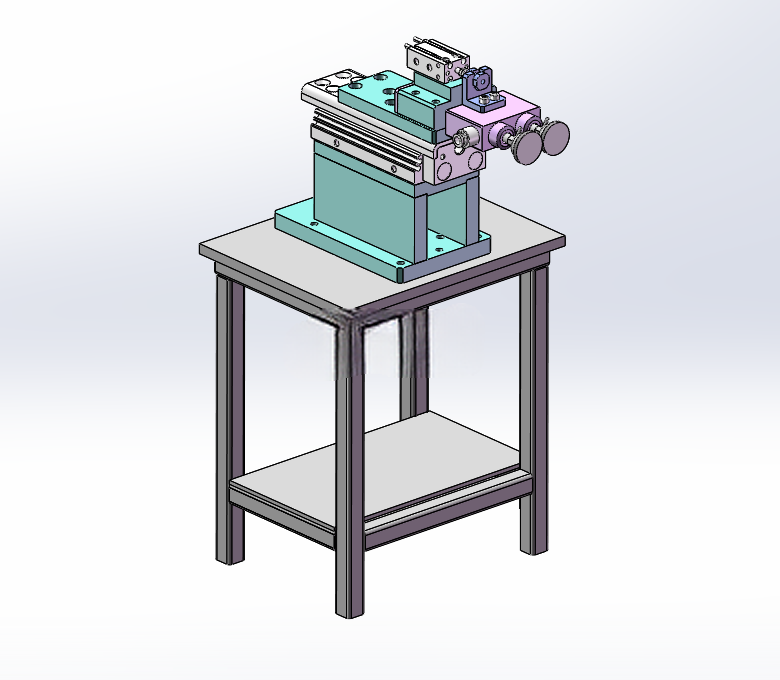

　　安装边界方面，整套机械手的主体执行机构安装在标准型材工作台上，工作台采用方管焊接框架搭配下层置物层，四条支腿底部可配置调平脚杯，适配车间地面的不平整工况，执行机构的安装底板与工作台台面通过螺栓刚性连接，安装时需保证导轨方向与剥离作业的进给方向平行，避免运行过程中出现卡滞。横向行程可覆盖常规玻璃治具的剥离移动距离，竖杆的升降行程满足吸盘接触玻璃、抬升脱离治具的动作需求，整体安装占用空间紧凑，不需要对现有产线做大规模改造即可完成布设。

　　气动回路部分预留了标准快插接口，可直接对接产线的真空发生装置，控制信号接口可接入产线PLC系统，配合上下游工位的传感器信号实现动作联动，当玻璃到达剥离工位定位完成后，机械手驱动吸盘组下降至玻璃表面，真空建立后带动玻璃沿剥离方向缓慢平移，使玻璃与承载治具完全分离，再平移至下一工位上方破真空放料，完成整个剥离作业循环。结构设计上尽量减少了冗余部件，各组件的维护可达性较好，吸盘作为易损件可快速更换，导轨、驱动部件的润滑点都预留了操作空间，日常维护不需要对整体机构做大规模拆解。

　　在实际作业过程中，可根据玻璃的厚度调整真空压力参数，避免吸力过大导致玻璃变形，或是吸力不足出现掉片问题，平移速度也可根据玻璃的尺寸规格做适配调整，保证剥离过程中玻璃受力均匀，不会出现弯折裂片的情况。相比同类剥离机构，这款结构的刚性表现更好，长时间运行不会出现执行端位置偏移，重复定位精度可满足光学玻璃加工的工位对位要求，同时整体结构简单，加工制造成本可控，适合中小规模的玻璃加工产线做自动化升级使用，也可作为独立工位的作业机构搭配上下料机构组成单机自动化设备，完成玻璃剥离的全流程无人化作业。
