电机定子内圆径向圆跳动检测设备

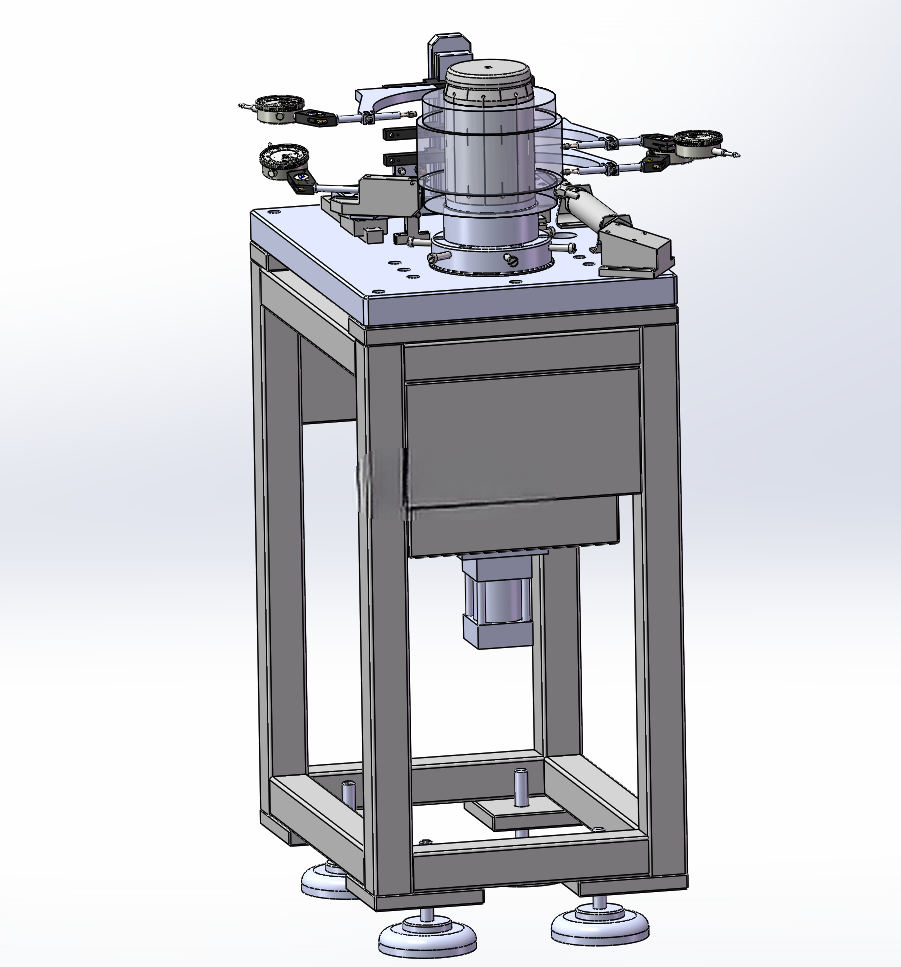

　　在电机定子制造的终检工序中，内圆对两端止口公共基准的径向圆跳动是直接影响定转子装配气隙均匀度、电机运行振动与噪声水平的核心形位公差指标，这款定子跳动检测设备正是针对该检测需求开发的专用工位级检测装置，适配中小型电机定子的批量生产现场质检场景，替代传统人工打表检测的低效作业模式。设备整体采用立式框架式承载结构，底部为方管焊接成型的机架主体，机架底部配置可调式减震支撑脚，可在车间硬化地面上快速调平，安装时无需额外预埋地脚，单台设备占地边界约为800mm×800mm，整体高度控制在1400mm左右，适配现有生产线的工位布局，可直接嵌入定子装配线的质检工位段，不需要对现有产线做大规模改造。

　　设备上部的检测工作台面采用45号钢调质后精磨加工，平面度控制在0.02mm以内，作为所有检测组件的安装基准面。台面中心设置定子定位止口工装，采用快换式结构设计，针对不同型号的定子，仅需更换对应规格的止口定位套即可完成换型，换型时间控制在10分钟以内，适配多品种小批量的生产模式。检测执行组件围绕中心定位工位周向布置，共设置两组独立的接触式位移测头，分别对应定子铁心内圆的两个指定检测截面，测头安装在可微调的线性滑台上，可根据定子的轴向高度、内圆直径尺寸调整测头的伸出长度与轴向位置，调整完成后通过锁紧螺母固定，避免检测过程中出现位置偏移。

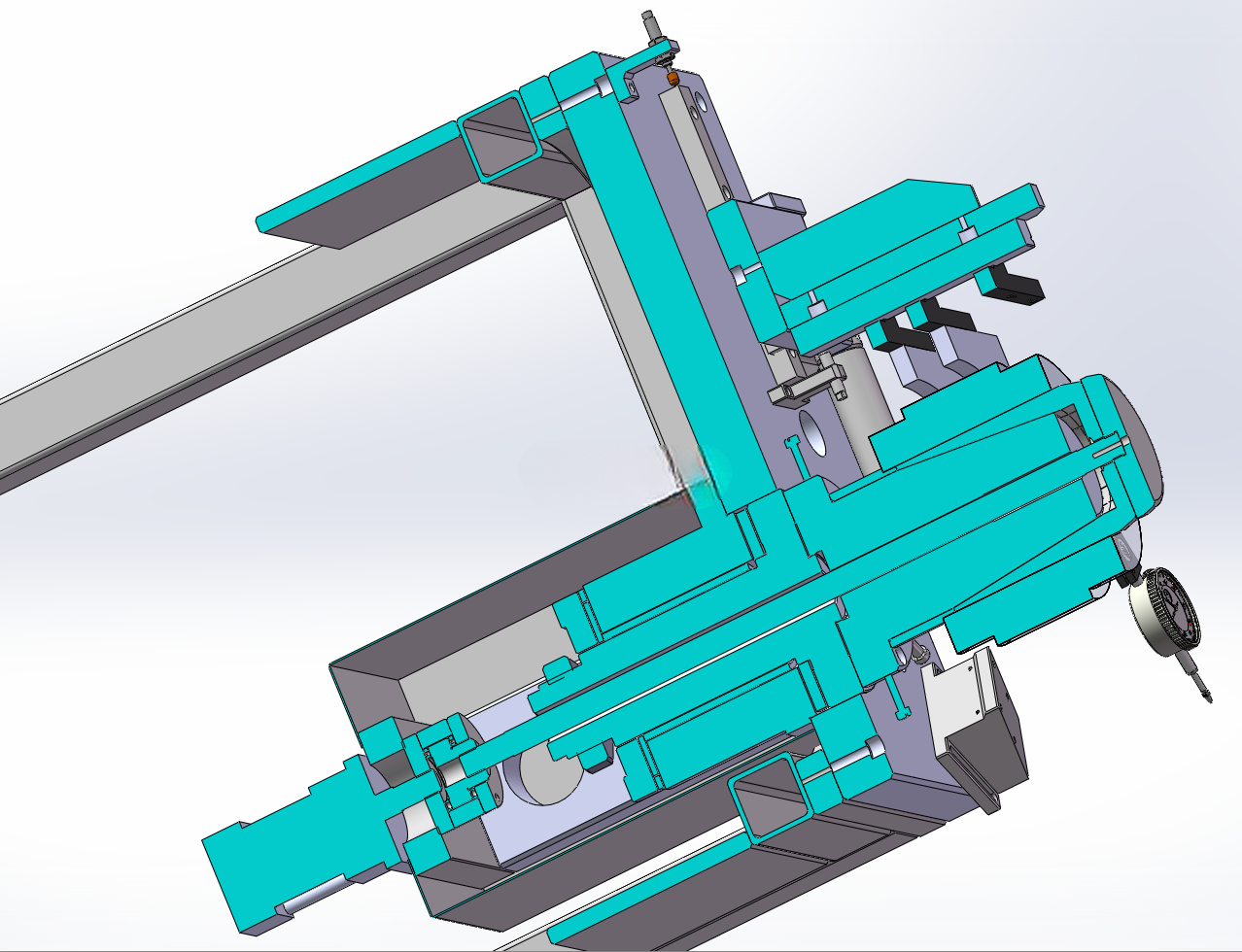

　　检测作业时，操作人员将待测定子吊装放置在中心定位止口上，确保定子下端止口与定位套完全贴合，启动检测程序后，下部的伺服驱动机构带动止口定位模低速匀速转动，转动过程中两组测头持续采集对应截面的径向位移数据，系统自动计算两个截面的圆跳动值，同时捕捉转动过程中止口与心轴配合的最大偏差值，该数值即为定子铁心内圆对两端止口公共基准的径向圆跳动，检测数据可直接对接车间质量管理系统，实现检测数据的自动存储与追溯。从结构设计逻辑来看，这款设备将定位基准与回转驱动组件集成在台面下方，避免驱动机构的振动传递到上部测头安装位，机架中部设置的安装隔板可用于集成数据采集模块与驱动控制器，充分利用机架内部空间，减少设备的外部走线。

　　测头的安装支架采用悬臂式结构，支架根部设置加强筋，避免检测过程中支架出现微变形影响测量精度，所有与定子接触的定位部件均采用淬火处理，表面硬度达到HRC55以上，减少长期使用后的磨损量，延长工装的校准周期。设备两侧预留的安装位可根据需求增加上下料辅助定位机构，适配自动化产线的自动上下料需求，无需对主体结构做大幅改动。在实际生产应用中，该设备可覆盖内径范围80mm-250mm、叠厚范围50mm-200mm的各类电机定子检测，单工件检测时长不超过15秒，检测重复精度可控制在0.003mm以内，完全满足中小型电机定子的形位公差检测要求，相比传统的人工将定子架在V型块上、用百分表打表检测的方式，不仅检测效率提升4倍以上，还避免了人工转动定子、读数带来的人为误差，检测结果的一致性大幅提升。设备的操作高度设置在距离地面900mm的位置，符合人体工程学要求，操作人员站立作业时无需弯腰即可完成定子的上下料与检测操作，降低长期作业的疲劳强度。
