三木转子加工用全自动单刀双伺服精车设备

　　在微特电机转子精加工的生产场景里，换向器外圆、转子铁芯外圆的尺寸精度与同轴度，直接决定电机运行时的振动值、噪音水平以及碳刷磨损寿命，传统的手工上料液压走刀精车设备，不仅需要操作人员逐件装夹找正，加工节拍受人工操作熟练度影响波动极大，同时液压滑台的重复定位精度受油温变化影响明显，批量加工时尺寸散差很难控制在0.01mm以内，无法满足高端家电、汽车微电机的转子精度要求。这套针对三木款定制转子开发的单刀双伺服精车设备，正是为解决中小规格电机转子精车工序的自动化、高精度加工需求设计。

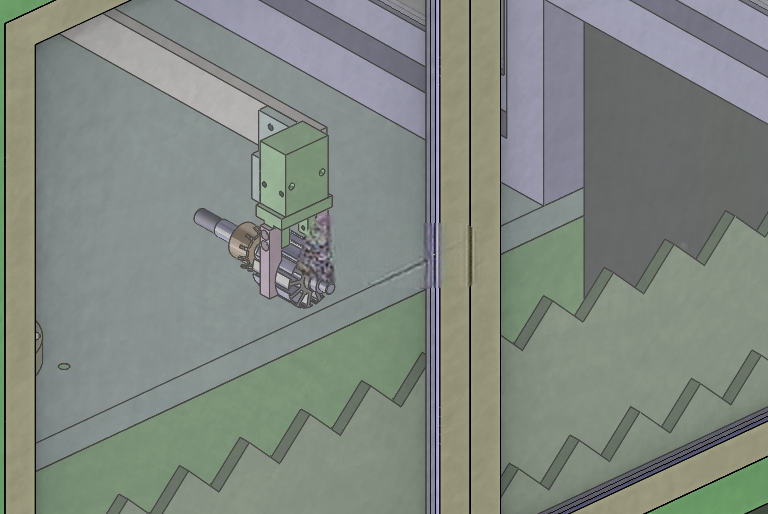

　　从实际加工流程来看，设备的作业逻辑完全贴合转子精车的工艺顺序：待加工转子毛坯由桁架机械手从周转料道抓取后，直接送入主轴端的弹性夹头定位位置，夹头在伺服驱动下完成轴向拉紧，实现转子轴两端基准轴颈的同轴定位，避免传统三爪卡盘装夹带来的偏心误差。刀具进给与主轴轴向定位均采用独立伺服电机驱动，区别于传统单伺服带动刀架走刀的结构，双伺服架构可实现X向进刀深度与Z向走刀行程的独立参数调整，针对不同叠厚、不同换向器宽度的转子，无需更换机械凸轮或者调整行程挡块，仅需在触控界面修改对应位置参数即可完成换型，适配的转子轴径范围覆盖3mm到12mm，转子最大叠厚可达80mm，完全覆盖常规小型交直流电机、串激电机的转子加工尺寸范围。

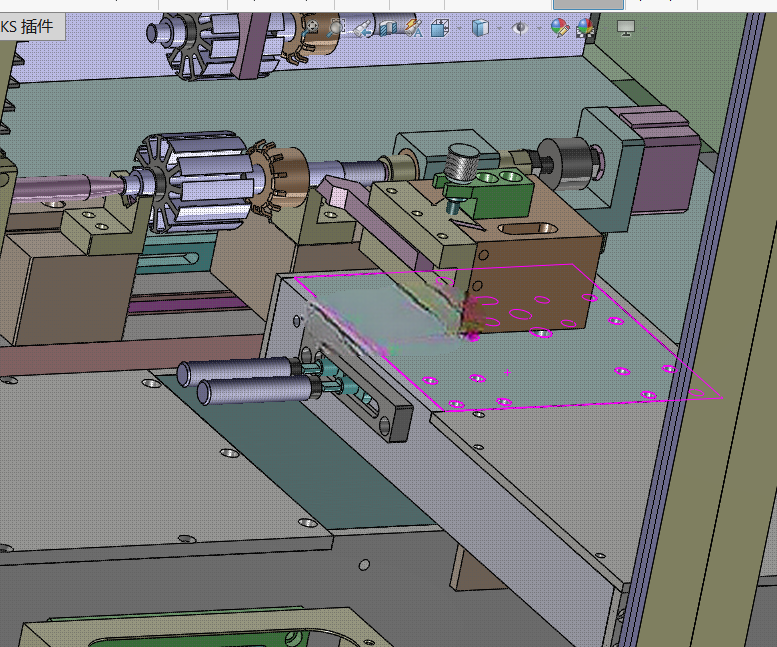

　　结构设计层面，整套设备的床身采用整体铸铁铣削成型，安装底面预留4个M16的地脚螺栓固定孔，整体安装占地宽度控制在1200mm，深度850mm，设备台面高度为900mm，可直接对接现有生产线的料道高度，无需额外搭建增高机架。滑台部分采用线性导轨搭配滚珠丝杠的传动组合，伺服电机与丝杠之间通过梅花形弹性联轴器连接，可抵消部分传动过程中的轴向窜动，保证进刀时的位置重复精度可达0.002mm，完全满足精车工序IT5级的尺寸公差要求。上下料机械手采用气动夹爪搭配直线滑台的结构，夹爪的开合行程可根据转子轴径调整，取料位置与放料位置均设置硬限位与到位检测传感器，避免送料不到位导致的撞刀事故。

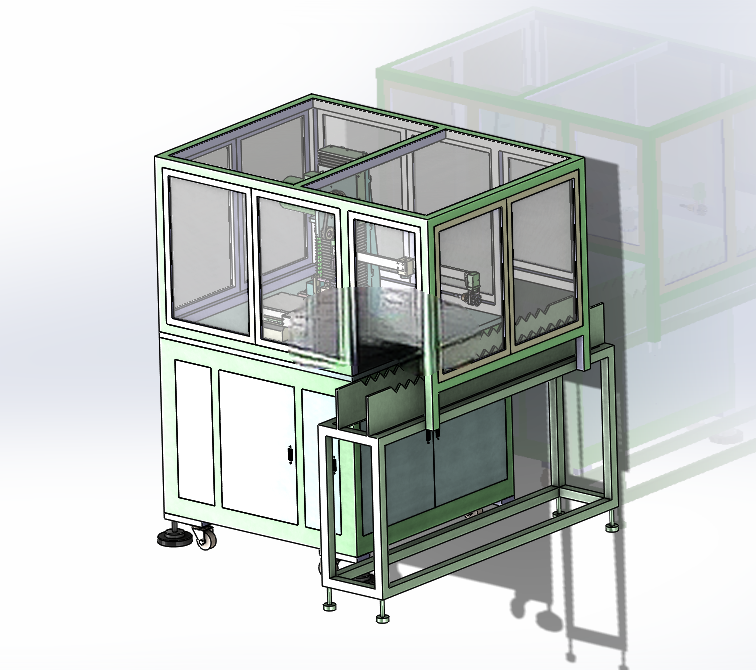

　　在加工参数适配方面，单刀架的设计可适配硬质合金涂层车刀、金刚石车刀等不同刀具类型，针对铜质换向器、硅钢片叠压铁芯两种不同加工材质，可分别设置对应的走刀速度与主轴转速，铜件加工时主轴转速最高可达6000rpm，走刀速度控制在0.05mm/r，保证换向器表面粗糙度可达Ra0.8以下，铁芯加工时适当降低转速、加大走刀量，避免硅钢片倒片。设备的防护结构采用半包围式钣金护罩，加工区域设置可开合的安全门，门体安装安全联锁开关，门体打开时主轴与进给伺服自动锁止，避免操作过程中的安全风险，护罩侧面预留排屑口，可直接对接车间的集中排屑系统，车削产生的铜屑、铁屑可直接排入排屑槽，无需人工定期清理设备内部积屑。

　　从安装调试的角度来看，设备的气路接口设置在床身后侧下方，采用G1/2标准快插接头，接入0.5-0.7MPa的压缩空气即可满足夹爪、主轴松夹的气动需求，电气接线口同样集中布置在床身后侧，强电与弱电接口分侧设置，避免信号干扰。整套设备的重心集中在床身中下部，无需额外做地基减震处理，放置在硬化的车间地面上调整地脚水平即可投入使用，对接自动化产线时，设备预留标准IO通讯接口，可直接接收产线的上料触发信号，同时输出加工完成、故障报警等状态信号，无需额外加装通讯转换模块。
