潜伏式磁导航AGV物流搬运设备结构

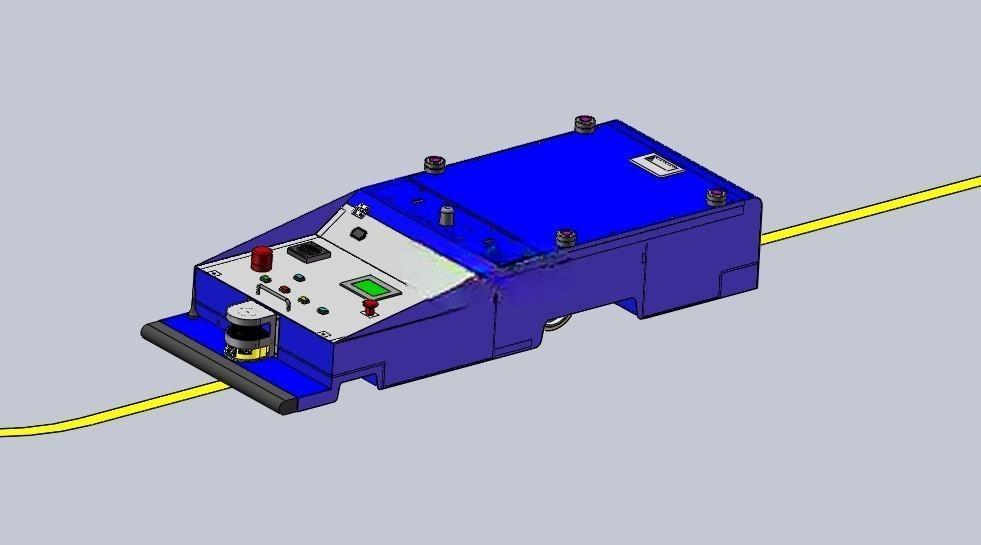

　　在电商仓储拆零拣选、汽车零部件线边配送、电子制造车间物料周转这类场景里，潜伏式AGV的应用占比逐年提升，这类设备不需要占用通道上方空间，能直接钻入料架、工装车底部完成顶升牵引，相比牵引式AGV对通道宽度的要求更低，适配现有车间的平面布局改造，不需要大规模调整原有工位排布。这款磁导航潜伏AGV的车体采用低趴式楔形车头设计，车头段做了收窄处理，前端预留了磁条传感器、防撞触边与声光警示件的安装位，防撞触边的触发高度控制在离地面30mm以内，能有效识别地面散落的小型零件、线缆等障碍物，避免碾压卡滞。

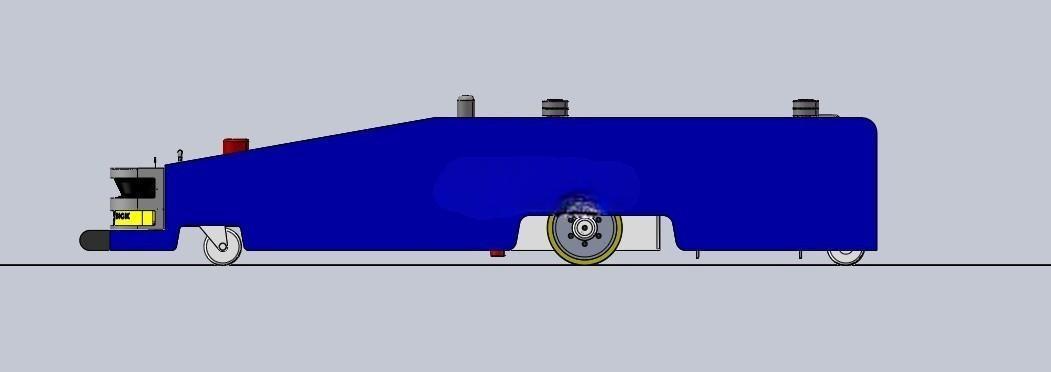

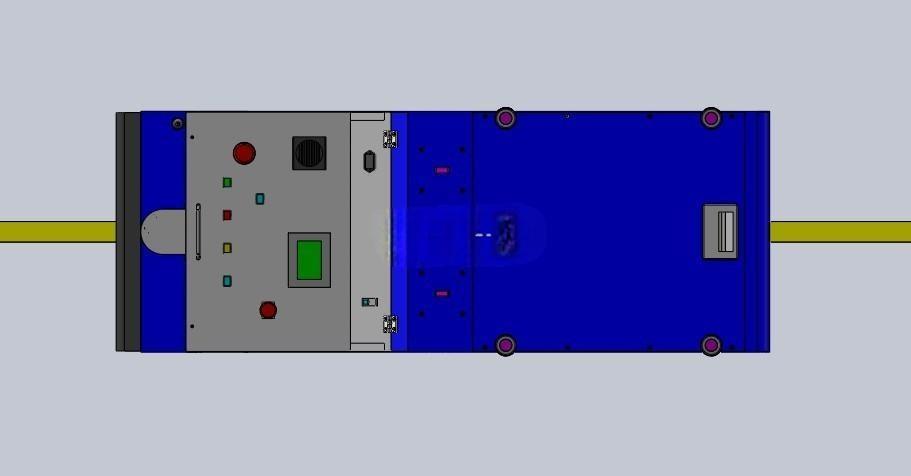

　　车体中段为核心承载舱，内部预留了驱动轮组、顶升机构、电池组与控制模块的安装空间，驱动轮采用居中布置的差速驱动结构，配合前后两端的随动万向轮，能实现原地零半径转向，在2米宽度的通道内即可完成掉头动作，适配密集仓储的窄通道作业需求。顶升机构布置在驱动轮正上方的车体中心位置，顶升行程控制在40mm，足够将常规的周转料架抬离地面5-10mm，保证牵引过程中料架脚轮完全离地，避免拖动过程中脚轮磨损与方向偏移。车体顶部预留了三个传感器安装柱位，可根据实际需求选配RFID地标传感器、二维码读头或者无线通讯天线，不需要额外在车体上打孔改制，降低现场调试的改制成本。

　　从安装边界来看，整车最低离地间隙控制在25mm，能顺利通过车间常见的3mm以内的地面接缝、坡度不大于5度的缓坡，不会出现底盘剐蹭的问题；车体总高度控制在280mm以内，能适配市面上绝大多数标准潜伏牵引料架的底部净空要求，不需要对现有料架做垫高改造。磁导航的导引方式相比激光SLAM导航，对现场环境的光线、地面标识变化敏感度更低，在多尘、光线变化频繁的生产车间里运行稳定性更好，磁条铺设完成后后期维护成本极低，只需要定期检查磁条磨损情况即可。车体侧面预留了维护检修口，电池组采用侧抽式安装结构，更换电池不需要吊起车体，单人即可在3分钟内完成电池更换，适配两班倒或者三班倒的连续生产场景。

　　驱动轮的安装座采用浮动式结构设计，能自适应地面的微小起伏，保证驱动轮始终与地面保持足够的附着力，避免在地面不平整的区域出现打滑、丢步的问题。车头位置的警示灯采用红黄绿三色集成设计，运行状态、故障状态、待命状态分别对应不同的灯光提示，现场作业人员能远距离识别设备运行状态，提前避让。车体尾部预留了扩展安装位，可根据需求加装后防撞触边、辅助轮或者牵引挂钩，拓展设备的使用场景，既可以做潜伏顶升牵引，也可以改造为尾部牵引式AGV使用。在布线设计上，整车的线缆全部采用内部线槽走线，外部没有明露的线缆，避免车间作业过程中线缆被剐蹭扯断，提升设备运行的可靠性。控制模块布置在车体前部的独立舱室内，与驱动舱、电池舱做了物理隔离，避免电池漏液、驱动轮带起的灰尘进入控制舱影响电路板寿命。
