汽车天窗玻璃密封条滚压组装设备结构

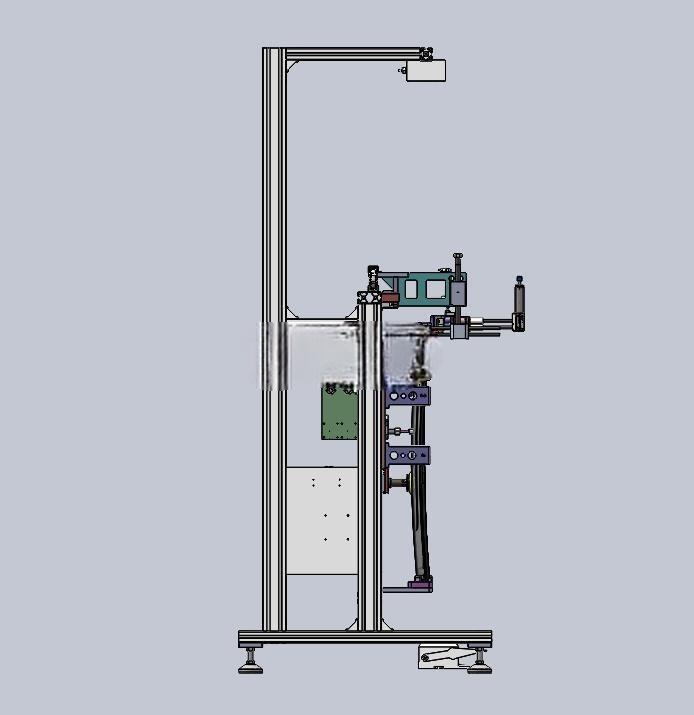

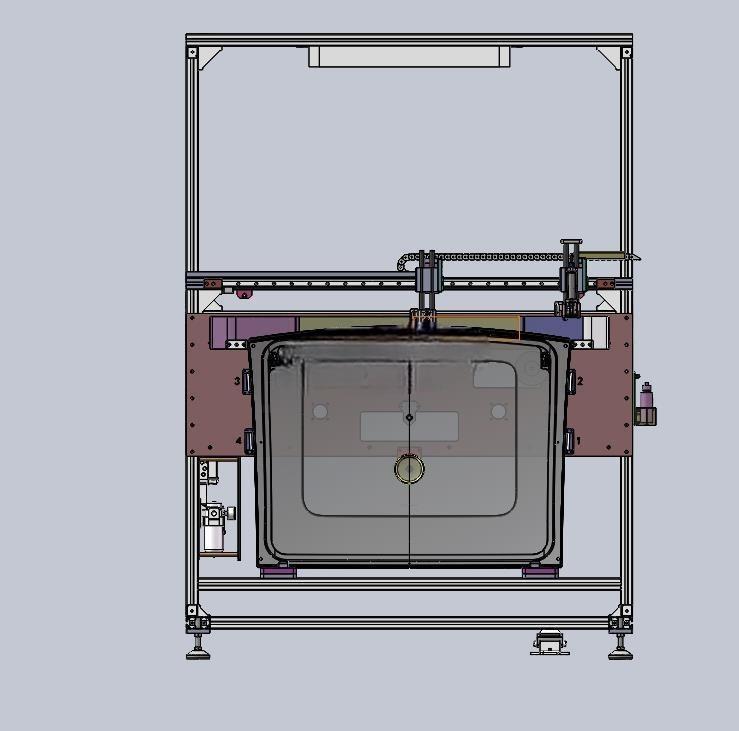

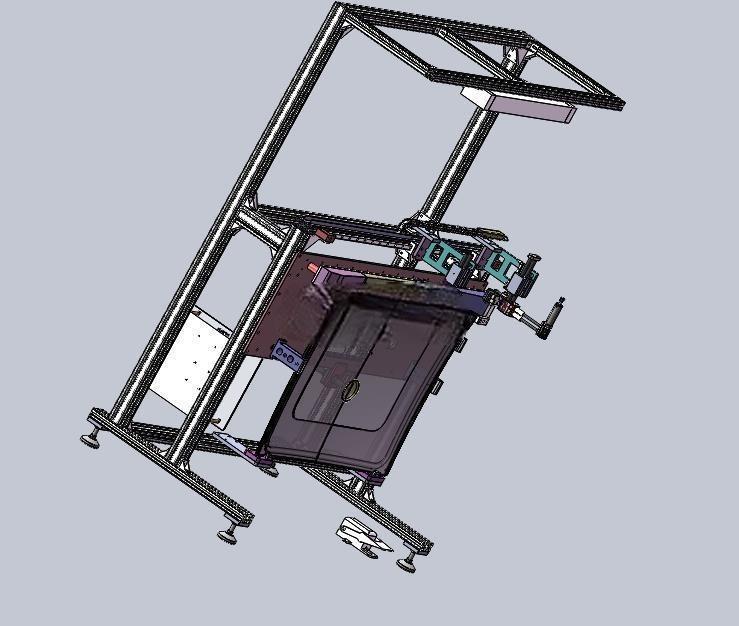

　　这套设备主要面向汽车零部件装配环节的天窗玻璃预装工序，针对移动玻璃上密封条安装精度差、人工滚压一致性不足、涂胶后粘接强度不稳定的痛点设计，属于工位级半自动装配单元，适配乘用车天窗玻璃的批量预装作业，可直接嵌入天窗总成装配线的前端工位，无需对现有线体做大规模改造。设备采用立式悬臂框架结构，底部采用可调脚杯支撑，整体安装占地宽度约1.2米，深度约0.9米，高度约2.3米，框架主体采用工业铝型材拼接，兼顾结构刚性与后期改型的便利性，悬臂伸出长度可根据不同规格天窗玻璃的尺寸做±200mm范围调整，适配长度在600mm到1200mm之间的各类天窗移动玻璃装配需求。

　　核心执行端集成了滚压工装单元，滚压轮采用邵氏硬度60度的聚氨酯材质，轮面做圆弧过渡处理，滚压压力通过调压阀控制在15N到30N区间可调，滚压过程中轮组可随玻璃曲面做自适应角度偏转，避免密封条局部压合不实或者压伤玻璃表面的问题，滚压行程由线性导轨配合限位块控制，重复定位精度控制在±0.5mm以内，确保密封条与玻璃粘接面完全贴合，无翘边、气泡残留。工件取放单元配置了两只不含硅材质的PIAB真空吸盘，吸盘直径选用50mm规格，单吸盘最大吸附力80N，可稳定吸附不同厚度的钢化天窗玻璃，吸盘支架带缓冲行程，接触玻璃时不会产生硬冲击造成玻璃崩边，吸盘的真空回路配置了压力检测开关，吸附压力低于设定阈值时设备自动锁止滚压动作，防止工件脱落造成安全隐患。

　　设备集成了加热烘箱单元，烘箱工作温度可在40℃到80℃区间调节，主要用于密封条预装前的预热活化，提升密封条背胶的初始粘接强度，烘箱内部配置温度传感器与过热保护装置，温度波动控制在±3℃以内，避免温度过高造成密封条橡胶材质老化。为满足装配过程的追溯需求，设备搭载了条码打印机与条码扫描枪，装配作业前扫描玻璃与密封条的批次条码，系统自动绑定装配信息，作业完成后自动打印追溯标签粘贴在工件指定位置，便于后续工序的质量追溯。底涂与清洁剂瓶安放夹具做了专属适配设计，夹具带防错卡槽，不同规格的底涂瓶、清洁剂瓶只能放入对应卡槽，错放时传感器触发报警，设备无法启动作业，从根源上避免底涂、清洁剂用错造成的粘接失效问题。

　　设备操作采用脚踏开关触发模式，操作人员完成工件上料、定位后，踩下脚踏开关设备自动执行滚压作业流程，双手可同步做下一个工件的准备工作，提升工位作业效率，操作回路配置了双手急停按钮与安全光栅，人员肢体误入工作区域时设备立即停止动作，保障操作安全。整套设备的气路、电路全部走框架内部的线槽布置，外部无裸露管线，避免管线剐蹭造成的故障，各功能单元采用模块化设计，后期更换产品型号时只需更换对应定位夹具、调整滚压行程参数即可快速切换，无需对主体框架做改动，可兼容至少3款不同规格的天窗玻璃密封条装配作业，单工位作业节拍控制在45秒每件以内，相比纯人工装配效率提升40%以上，装配一致性合格率可达99.2%。
