转子加工全自动精车机结构设计

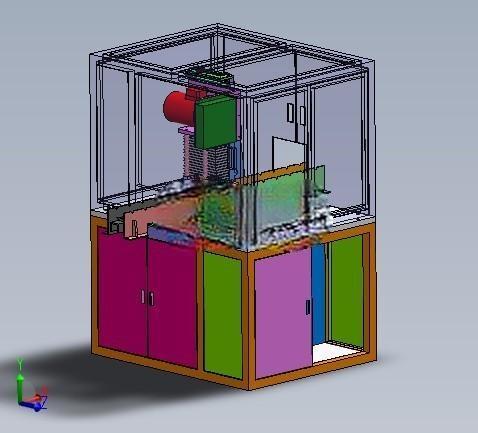

　　这款全自动精车机的结构设计，正是针对传统皮带传动结构的痛点做了定向优化，整套设备采用框架式封闭机身布局，将加工工位、上下料滑道、定位夹紧机构、进给刀架全部集成在统一的安装底座上，安装时仅需按照底座预留的地脚螺栓孔位完成水平校准，接通电源与气源即可接入产线运行，不需要额外搭建外围安装支架，适配多数中小型电机加工车间的现有产线布局。从功能实现逻辑来看，设备摒弃了传统的皮带带动转子回转的传动方案，采用主轴直驱的夹紧结构，转子装入定位工位后，两端顶针同步顶紧转子中心孔，直驱主轴直接带动转子做定速回转，传动链长度较传统结构缩短60%以上，完全消除了皮带打滑带来的转速波动问题，车削过程中转速误差可控制在1%以内，能够稳定保证转子外圆的车削精度。在电机转子批量加工的产线场景中，精车工序是决定转子外圆同轴度、表面粗糙度的核心环节，直接影响后续电机装配后的动平衡表现与运行噪音水平。传统转子精车设备普遍采用皮带传动结构带动转子回转，皮带长期运行后的张紧力衰减、打滑跳齿问题，会直接导致车削过程中转速波动，轻则出现外圆车削刀纹不均、尺寸超差，重则造成转子报废，这也是很多中小电机加工厂精工序废品率居高不下的核心诱因。

　　进给系统采用双轴线性导轨布局，横向进刀控制切削深度，纵向走刀覆盖转子全长加工范围，刀架位置预留了标准车刀安装槽，可根据加工材质更换硬质合金车刀、陶瓷车刀等不同刀具，适配铸铝转子、硅钢片叠压转子等不同材质转子的精车需求。上下料结构采用滑道式自动送料设计，待加工转子沿倾斜滑道靠自重滑入上料等待位，上料拨杆在加工工位完成上一件工件加工后，自动将待加工转子推入定位夹紧工位，加工完成后的转子由下料拨杆推出至下料滑道，全程不需要人工手动上下料，单工位加工节拍可稳定控制在15秒以内，较人工上下料的传统精车设备效率提升40%以上。

　　从安装边界来看，整套设备的外形尺寸控制在1200mm×800mm×1500mm范围内，不需要占用过大的车间空间，机身侧面预留了维护检修门，日常更换车刀、调整顶针张紧力、清理车削废屑时，仅需打开侧门即可操作，不需要拆解机身外围护板，日常维护的操作门槛较低。在安全防护设计上，加工工位外围设置了可开合的透明防护挡板，车削过程中挡板处于关闭状态，能够阻挡高速飞出的金属切屑，避免切屑飞溅造成操作人员受伤，同时挡板上预留了观察窗，操作人员可在设备运行过程中实时观察车削状态，出现断刀、排屑不畅等异常情况时可及时按下急停按钮处理。定位夹紧机构的顶针压力可根据转子的尺寸、材质做对应调整，针对直径较小的薄壁转子，可适当降低顶针压力，避免顶紧力过大造成转子轴变形；针对大尺寸重型转子，可提高顶针压力保证夹紧可靠性，避免回转过程中转子出现窜动影响加工精度。排屑结构采用倾斜式排屑滑道设计，车削产生的金属切屑会沿斜面滑入设备底部的集屑车，不需要人工频繁清理加工工位的积屑，能够减少设备停机清理的时间，提升整体运行效率。

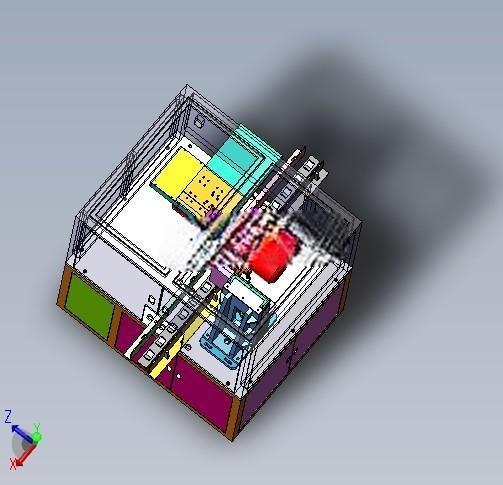

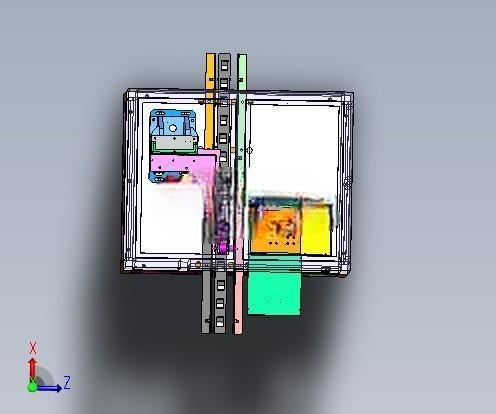

　　整套结构的三维建模过程中，所有配合面均按照实际加工公差做了装配间隙预留，导轨安装面、主轴安装位的公差等级控制在IT7级，能够保证实际加工装配后的运行精度，不会出现建模与实际加工脱节的问题，对于需要做同类设备开发、现有产线设备改造的结构设计人员来说，这套模型可直接作为方案设计的参考框架，根据自身加工的转子尺寸、加工精度要求做对应参数调整即可，不需要从零开始搭建整体结构，能够大幅缩短方案设计的周期。
