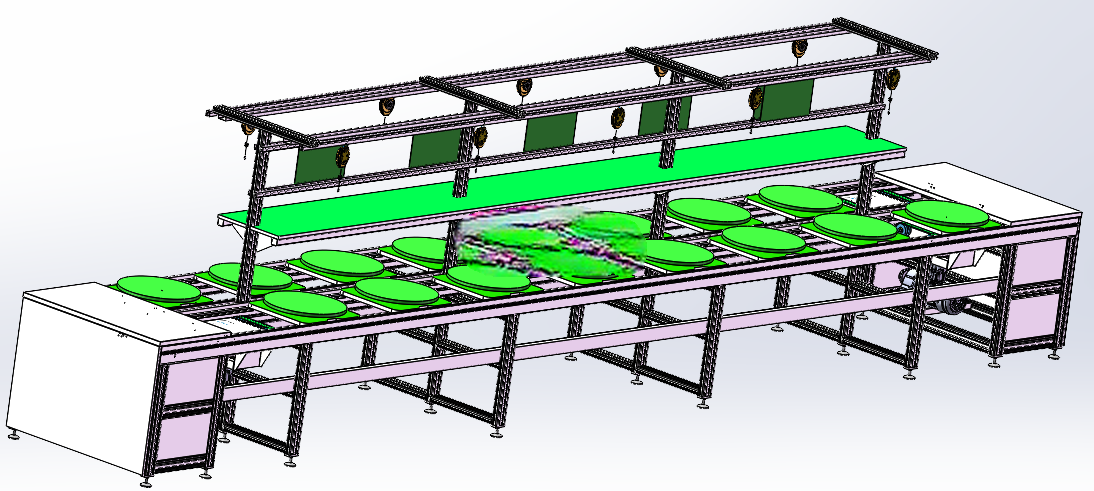

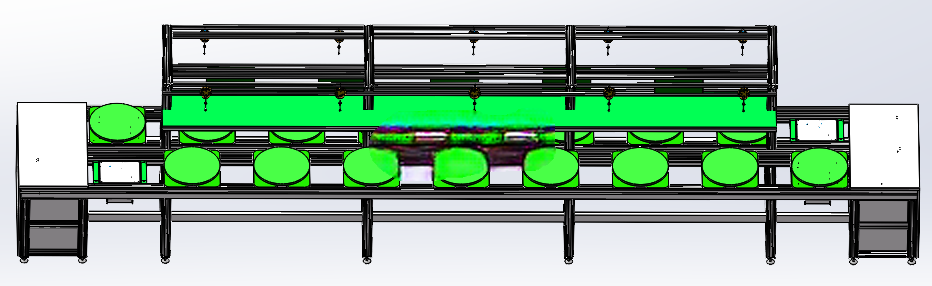

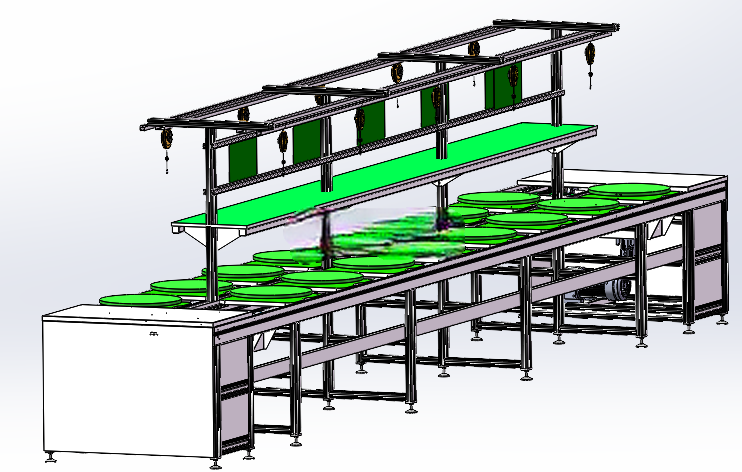

工厂重型工件多工位左右循环倍速链线

　　在3C电子、汽车零部件、小型家电等离散制造领域，重型工件的多工序组装一直是产线布局的难点——这类工件往往单重较高，人工转序劳动强度大，单工位完成全部工序又会拉长单工位作业时长，拖慢整线节拍，而常规皮带线承重不足，滚筒线又无法实现工装板的精准定位与姿态调整，这款左右循环倍速链线正是针对这类场景开发的专用组装输送设备。

　　从结构设计逻辑来看，整线框架采用工业铝型材搭建而非传统方通焊接，核心考量有三点：一是铝型材的标准槽道可灵活加装各类传感器、作业指导书支架、物料盒挂架，后期工序调整时无需重新焊接打孔，适配多品种小批量生产的换型需求；二是铝型材自重较轻，整线对地面承重要求更低，无需做特殊的地基处理，适合在标准工业厂房的二楼及以上楼层部署；三是铝型材表面阳极氧化处理后耐油污、耐车间常见切削液腐蚀，日常维护仅需擦拭即可，长期使用外观不会出现锈迹。框架底部配置可调脚杯与万向脚轮组合结构，脚杯用于日常生产时的调平固定，抵消地面不平整带来的链线卡顿问题，脚轮则用于产线搬迁或车间布局调整时的短距离移动，无需动用大型吊装设备。

　　线体核心输送采用倍速链结构，相比普通链条输送，倍速链的滚轮与工装板接触为滚动摩擦，运行阻力更小，工装板的运行速度可达到链条本身速度的2-3倍，配合两端的顶升平移机构实现工装板的左右层循环，上层为作业工位层，下层为工装板回流层，无需人工将空工装板从线尾搬运回线头，减少无效搬运工时。工装板的设计是这款线体的核心亮点，每块工装板配置90度旋转定位机构，可根据不同工序的作业需求，将固定在工装板上的工件旋转至指定角度后锁止，避免作业人员反复弯腰、侧身调整工件姿态，降低作业疲劳度的同时提升组装精度；每个工位对应缓存一块工装板，当某一工位作业时长出现小幅波动时，不会直接导致整线停线，通过工位缓存可抵消10-15秒的作业时差，有效平衡各工位的作业节拍，避免出现工位等待浪费。

　　从安装边界与尺寸适配来看，整线长度可根据实际工序数量灵活拼接，单段标准型材长度为6米，可根据车间场地的柱距、通道宽度调整线体总长度，线体作业面高度设计为750mm，符合亚洲成年站立作业的人体工程学高度，若需适配坐姿作业可通过更换脚杯支撑柱调整高度，调整范围在650-850mm之间；线体宽度方向，工装板宽度设计为400mm，两侧预留150mm的操作空间与物料放置空间，总宽度控制在800mm以内，不会占用过多车间通道面积，线体两端的顶升平移机构占用长度为1.2米，布局时需在线体首尾预留不小于1米的维护空间，方便后期对顶升气缸、传动链轮进行检修保养。

　　在实际应用场景中，这款线体可适配单重50kg以内的各类工件组装作业，比如汽车门锁模块、小型电机总成、工业阀门组件等产品的组装工序，线体可配套集成电动螺丝刀吊架、防错料架、检测工位等模块，实现从工件上料、多工序组装、性能检测到成品下线的全流程流水作业；相比传统的直线型倍速链线，左右循环结构的线体占地面积更小，相同工位数量下长度可缩短近40%，适合车间长度不足但宽度有余的场地布局。设计过程中，针对倍速链的张紧结构做了优化，线体尾部配置可调式张紧座，当链条运行一段时间出现磨损伸长时，仅需调整张紧座的螺栓即可调整链条张紧度，无需拆解线体结构；工装板的旋转定位采用弹簧销+定位块的机械结构，无需额外配置电气控制元件，故障率极低，定位精度可控制在0.5mm以内，完全满足常规组装工序的定位要求。
