玻璃抓取抬升搬运机械手结构设计

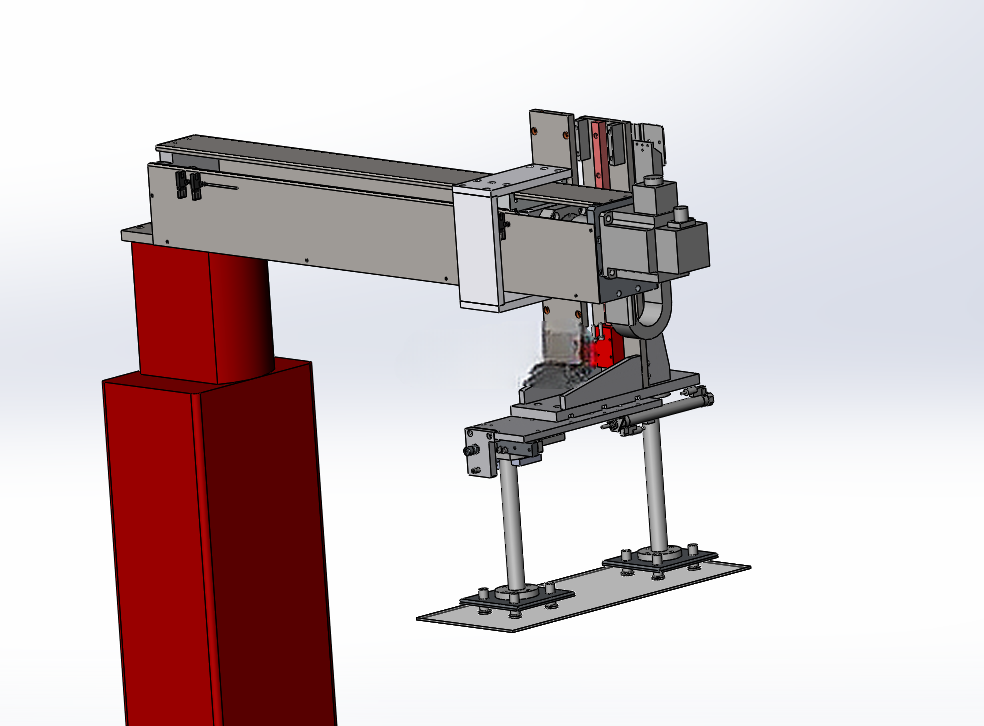

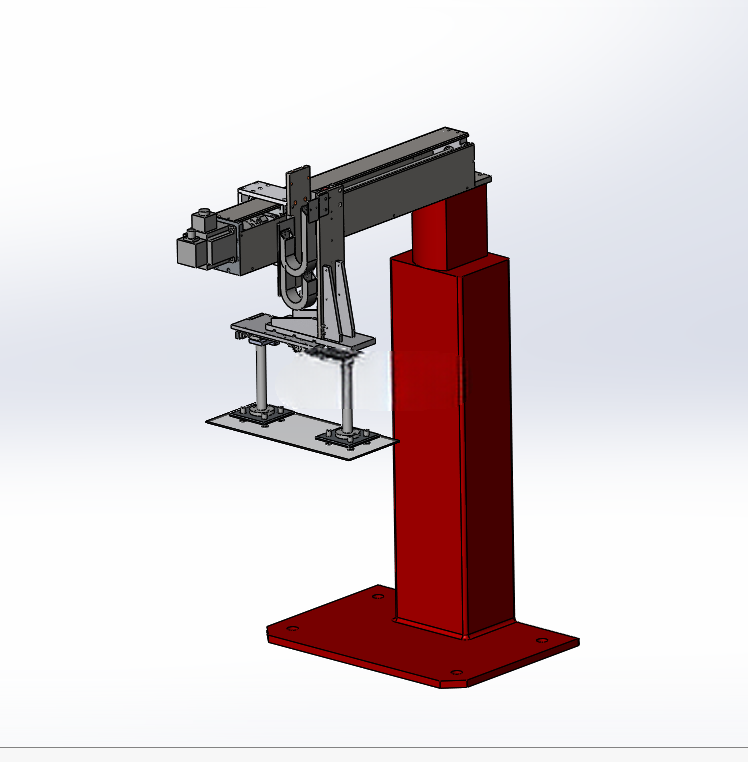

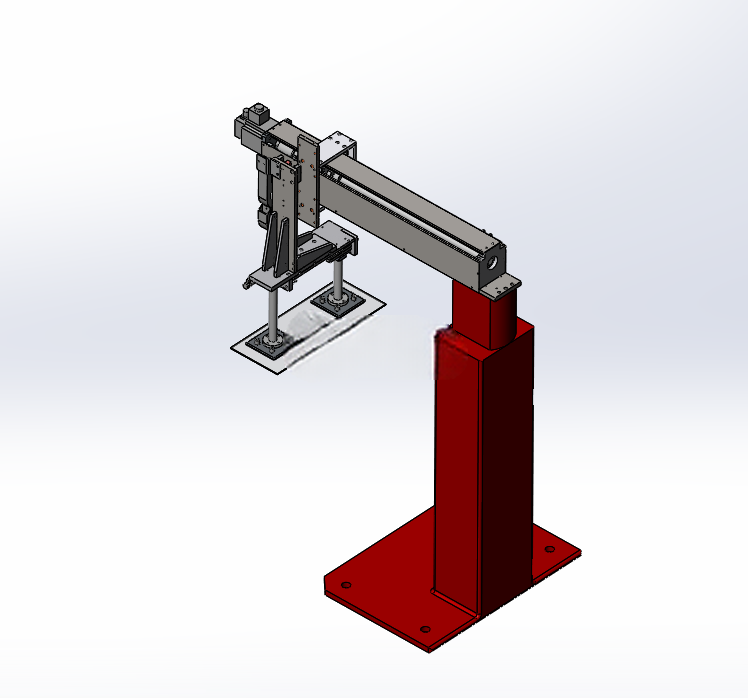

　　这款玻璃抓取抬升搬运机械手，主要面向平板玻璃生产、深加工、玻璃制品组装等场景的物料转运需求设计，可适配浮法玻璃生产线末端取料、玻璃切磨工序间转序、中空玻璃合片工位上下料、家电玻璃面板装配线供料等实际工况，解决薄脆玻璃物料人工搬运易碎裂、表面易留痕、抬升对位精度差的痛点，替代人工完成水平方向长距离移载、垂直方向抬升落料的重复作业。从结构设计逻辑来看，整机采用落地式立柱支撑搭配水平悬臂的布局，底部为方形安装法兰底座，通过地脚螺栓与车间混凝土地面或设备配套钢构平台固定，安装时需保证底座上平面的平面度公差不超过0.2mm/m，避免悬臂伸出后因支撑面倾斜导致运行卡滞或末端定位偏移；立柱采用箱型焊接结构，内部设置加强筋提升抗弯扭性能，垂直方向集成线性导轨与传动组件，为悬臂提供稳定的升降导向，垂直行程可根据现场工位高度差调整，常规适配0-400mm的抬升区间，满足不同高度输送线、工装台之间的高度差适配需求。

　　水平悬臂采用铝合金型材拼接的轻量化结构，在保证结构刚性的前提下降低运动惯量，悬臂沿水平方向设置线性导轨，带动末端执行组件完成水平方向的往复移动，水平行程可根据工位间距做适配调整，常规覆盖1200mm以内的移载距离，满足多数中小型玻璃加工工位的跨距需求。末端执行组件采用模块化设计，根据玻璃的尺寸、重量可灵活调整吸盘的安装数量与排布间距，吸盘选用丁腈橡胶材质的真空吸盘，接触玻璃表面时不会产生划痕，配合真空发生器产生的负压完成玻璃的稳固吸附，抓取时可根据玻璃厚度调整吸附压力，避免薄玻璃因负压过大产生形变碎裂；末端还设置了缓冲导向结构，在吸盘接触玻璃表面时提供5-10mm的浮动缓冲量，抵消对位时的位置误差，避免刚性接触导致玻璃崩边。

　　设计过程中重点考量了玻璃物料的脆性特性，所有运动轴的传动均搭配减速机构，保证启停阶段的加速度控制在0.5g以内，避免急停急起时玻璃因惯性脱落；同时在悬臂与立柱的连接位置设置了行程限位块与硬限位结构，防止超程运行导致的设备碰撞。整机的安装边界需预留足够的安全操作空间，立柱后侧需预留不少于300mm的维护空间，用于传动组件的润滑、气路管线的检修，悬臂水平移动的两侧需预留不少于200mm的安全距离，避免运行过程中与周边设备、人员发生干涉。气路管线全部采用拖链内置排布，避免管线外露被剐蹭破损，所有结构件的棱边均做倒角处理，防止操作过程中划伤玻璃表面或作业人员。

　　在实际应用中，该机械手可搭配生产线的输送信号实现自动运行，当玻璃到达取料工位时，传感器触发信号，机械手驱动悬臂移动至取料位，垂直轴下降至吸盘接触玻璃表面，真空系统启动完成吸附，垂直轴抬升设定高度后悬臂水平移动至放料位，垂直轴下降后真空释放，玻璃平稳放置在目标工位，随后机械手复位等待下一次作业循环，整套动作节拍可控制在8-12秒/次，根据玻璃尺寸、移载距离可做适配调整，相比人工搬运可大幅降低玻璃碎裂率，同时减少人工接触玻璃导致的表面污渍、指纹残留问题，提升玻璃加工的成品率。
