多料盘适配型自动导料转料设备结构

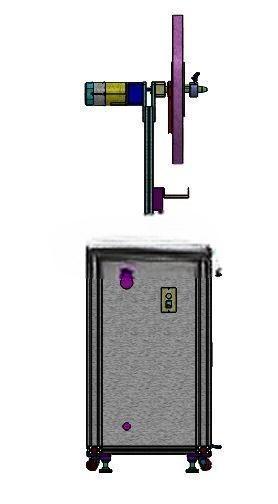

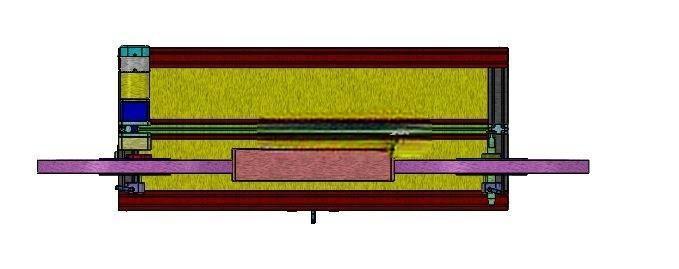

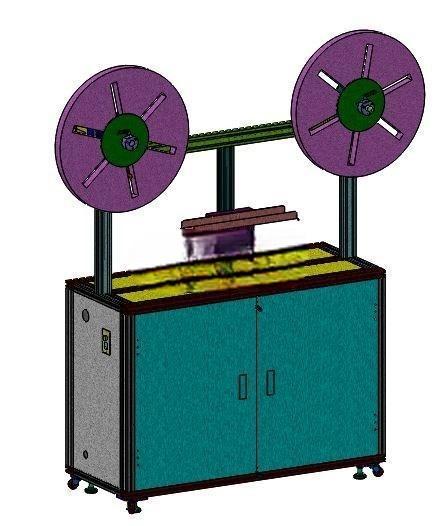

　　在冲压加工、电子元器件组装、小五金件批量生产这类需要连续供料的产线场景里，不同工序对应的料盘规格、料带宽度、卷料内径往往存在明显差异，以往单规格导料机构需要频繁更换适配组件，换型调试时间占比高，遇到小批量多批次订单时，设备稼动率会被大幅拉低。这款自动导料转料设备的设计初衷，就是解决多规格料盘兼容的痛点，从结构层面减少换型调整的工作量。设备整体分为下部柜体与上部执行机构两个部分，下部柜体采用方管焊接框架搭配钣金蒙皮的结构，底部配置可调脚杯与万向脚轮，安装时可通过脚杯调平，抵消地面不平整带来的运行震动，柜体内部预留了驱动电机、控制元件、接线端子排的安装空间，柜体侧面预留检修门开口，日常维护时不需要拆解上部机构即可完成线路检查、元件更换操作，柜体顶面作为上部执行机构的安装基准面，加工时保证平面度公差在0.1mm/m以内，避免上部机构安装后出现倾斜导致料带走偏。

　　上部执行机构采用悬臂式布局，横向伸出的导料臂可根据料盘安装位置调整伸出长度，导料臂上集成了料带导向辊组、张力调节组件，料带从料盘引出后经过多组导向辊的约束，始终保持在同一水平面内输送，不会出现翻折、卡滞的问题。驱动部分采用电机直连转料主轴的传动方式，省去了中间皮带、齿轮传动带来的间隙，转料位置重复定位精度更高，同时传动结构更简洁，后期维护点更少。检测部分搭载的光电传感器对应料盘无盘完检测工位，当料盘上的料带输送到末端时，传感器会第一时间检测到料带缺失信号，反馈给控制系统后，设备会自动触发减速停机流程，不会因为突然停机导致料带拉扯断裂，也不会出现空转运行的情况，运行可靠性更高。

　　设计过程中，针对不同料盘的安装需求，转料主轴位置配置了快换式料盘固定卡座，更换料盘时只需要松开锁紧旋钮即可完成料盘拆装，不需要额外使用工具，卡座的适配范围覆盖了行业内常用的卷料内径规格，大部分常规料盘都可以直接安装使用，不需要额外定制转接件。导料臂上的导向辊采用包胶处理，辊面硬度控制在邵氏60度左右，既可以保证料带输送过程中不会打滑，也不会刮伤料带表面，对于表面质量要求高的薄料带、覆膜料带也能适配。设备的安装边界需要注意，上部悬臂完全伸出时，设备整体横向占用空间比柜体宽度多出约40%，安装时需要在悬臂伸出侧预留足够的操作与维护空间，柜体后方预留150mm的散热与走线空间即可，不需要额外预留过大的安装间隙。

　　实际运行过程中，设备的转料速度可根据前端产线的加工节拍进行匹配调整，传感器检测到料带张力异常时也会触发减速保护，避免料带被拉断，整套结构没有复杂的定制化零件，大部分标准件都可以直接从市场采购，后期备件更换成本更低，对于需要频繁切换料型的中小批量生产场景适配性更强，不需要针对每一种料盘单独配置导料机构，能够有效降低产线的设备投入成本。
