阀体自动翻转人工组装生产线结构

　　在阀体类零部件的批量装配生产场景中，人工翻转工件一直是产线效率瓶颈与安全隐患点——常规中型阀体单重多在3-8kg区间，工人每完成一个工序面的装配就需要手动搬抬翻转，长期作业不仅劳动强度大，容易出现腰肌劳损等职业损伤，搬抬过程中一旦脱手还会造成工件磕碰划伤、边角变形，直接影响阀体的密封面精度与装配良率，部分带精密加工面的阀体单次磕碰就可能直接报废。这套自动翻转+人工组装线的设计，就是针对这类中小规格阀体的装配工序痛点开发，将工件的翻转动作从人工操作中剥离出来，工人只需要在固定工位完成对应工序的零件装配、螺丝锁付、密封件压装等操作，不需要再接触工件的搬抬翻转环节。

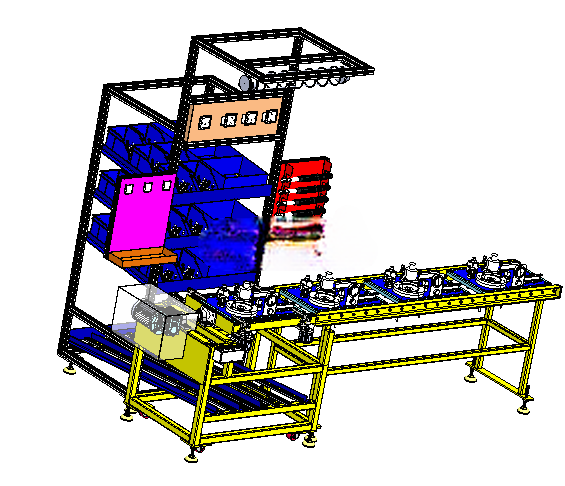

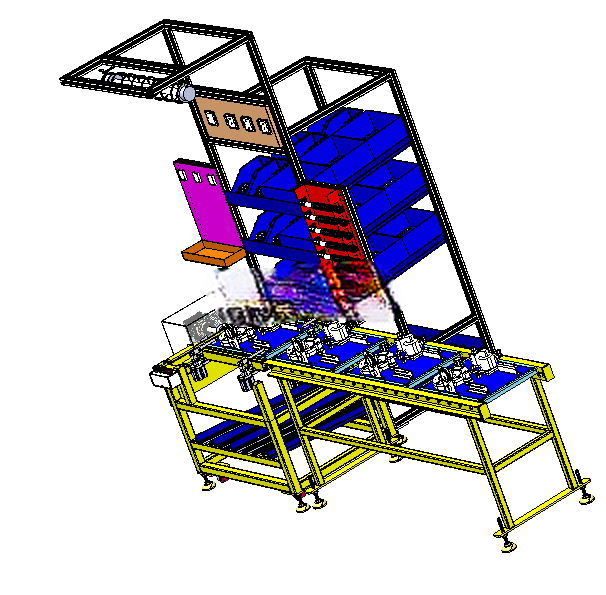

　　从产线布局来看，线体采用分段式铝型材机架搭建，总长度适配6-8个并行人工工位的排布需求，整体宽度控制在1.2米以内，工人站在线体单侧就可以完成所有操作，不需要跨线走动，线体支脚配置可调脚杯，安装时可以根据车间地面的平整度调整水平度，调整范围在±30mm，不需要额外做地面预埋处理，适配大部分普通机加工车间的地面条件。线体上方的机架预留了工具挂架、照明灯具、工艺看板的安装位置，气动工具的气管、电动螺丝刀的供电线路可以沿着机架内部的线槽排布，避免管线外露造成的作业干涉。

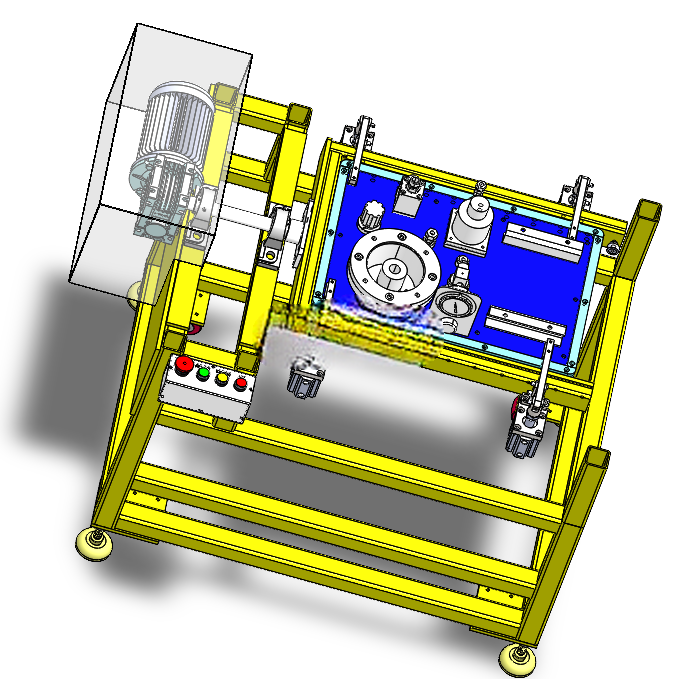

　　核心的翻转机构采用模块化设计思路，每个工位对应一套独立的翻转夹具，夹具可以根据阀体的外形尺寸更换适配的定位块，不需要改动整体机架结构就可以兼容3-5种相近规格的阀体生产。翻转动作采用气动驱动，翻转角度可以通过行程开关在0-180度区间内任意设置，工人完成当前面的装配作业后，只需要按下手边的控制按钮，夹具就会自动带动阀体翻转到预设的下一个装配角度，翻转过程设置了缓冲减速区间，到达指定角度后自动锁止，不会出现晃动移位，保证装配定位精度。线体的工件输送采用倍速链结构，工件工装板在完成一个工位的作业后，会自动流转到下一个工位，工位之间设置阻挡器，保证每个工位的工件停位精度控制在±2mm以内，不需要工人额外调整工件位置。

　　设计过程中重点考虑了人因工程参数，装配作业面的高度设置在850mm，适配国内大部分工人的站立作业高度，工人操作时手臂自然下垂就可以接触到工件的装配位置，不需要抬臂或者弯腰作业。翻转机构的动作逻辑设置了双重安全联锁，只有当工装板到位锁止、工人按下确认按钮后翻转动作才会启动，避免误操作造成的安全事故。线体的两端预留了与上下游自动化设备的对接接口，前端可以对接自动上料机，后端可以对接自动检测设备或者下料输送线，既可以作为独立的人工装配线使用，也可以接入全自动化总装生产线，作为其中的人工装配工段使用。

　　这套翻转机构本身也具备较强的通用性，除了阀体装配场景外，只需要更换对应的夹具，就可以应用在小型电机装配、五金件加工、家电部件组装等需要多面翻转作业的生产场景中，不需要重新开发整体线体结构，大幅降低了不同产品的产线改造成本。线体的下部机架预留了电气元件、气动阀组的安装空间，所有控制阀件都集中安装在防护柜内，日常维护时只需要打开侧门就可以完成检修，不需要拆解线体结构。
