聚合物膜表面处理火焰输送线结构设计

　　在软包装、功能性膜材加工车间的涂布工序前段，这类火焰处理输送线是衔接放卷机构与涂布头的核心配套设备，不少刚接触膜材加工的工程师容易忽略表面预处理环节的设备匹配度，导致后续涂布出现附着力不足、脱层、缩孔等批量质量问题，这套结构的设计逻辑完全围绕膜材连续走料过程中的表面能提升需求展开，没有冗余的功能堆砌。从实际产线布局的安装边界来看，这套输送线的主体框架采用工业铝型材拼装结构，整体宽度适配幅宽1200mm以内的常规聚合物膜卷，走料面高度预留了与前后端设备对接的调节余量，底部配置可调脚杯，可在±30mm范围内微调水平度，无需额外制作加高基座，适配多数现有涂布生产线的改造加装需求，设备总长度控制在1.8m左右，不会过多占用车间的产线排布空间，侧边预留的维护空间仅需400mm即可满足日常检修、火焰喷头清理的操作需求。

　　设备的核心功能是在膜材匀速输送过程中，通过可控的火焰高温作用对聚合物膜表面进行蚀刻改性，打破聚烯烃类材料的非极性表面结构，提升材料表面润湿张力，让后续涂布的压敏胶、底涂剂、低黏度膜层能够均匀铺展，不会出现缩孔、附着不牢的问题。不同于市面上常见的开放式火焰处理结构，这套设计在输送辊组的排布上做了针对性优化：上下排布的从动辊组采用包胶处理，避免金属辊面划伤未处理的膜材表面，主动辊配置独立的调速驱动单元，可与前后端涂布设备的走料速度实现同步匹配，走料速度调节范围覆盖10-60m/min，适配不同厚度PP、PE、PET膜材的处理工艺需求，不会因为走料速度波动导致膜面处理过度出现烧蚀、或者处理不足达不到表面能要求的问题。火焰处理单元的安装位置设置在输送段的中部区域，喷头与膜面的距离可通过侧边的调节手轮进行精准微调，调节精度可达0.5mm，适配不同火焰功率下的处理距离要求，同时在火焰区域的两侧设置了防卷边导向结构，避免薄款膜材在高温气流作用下出现翘边、打褶的问题。整个框架的结构设计做了轻量化处理，铝型材的选型经过受力校核，在承受辊组、驱动单元、火焰模块的总重量前提下，不会出现运行过程中的框架共振问题，输送辊的同轴度公差控制在0.02mm以内，保证膜材走料过程中不会出现跑偏、起皱的情况。

　　不少工程师在设计同类设备时容易忽略废气收集的接口预留，这套结构在火焰处理区域的上方预留了标准的废气抽排接口，可直接对接车间的废气处理管道，将火焰处理过程中产生的少量烟气直接抽走，避免车间内烟气积聚影响操作环境。从设备的实际使用场景来看，除了常规的聚烯烃膜材预处理，这套输送结构也可适配薄型片材、金属箔材的表面火焰清理工序，只需要调整火焰功率与走料速度参数即可，不需要对主体结构进行大幅改动。驱动单元的安装位置设置在设备的侧下方，不会干涉走料路径，同时布线全部走铝型材的内置槽道，外部没有明露的线缆，避免车间日常清理过程中线缆被剐蹭损坏，也减少了积尘清理的死角。

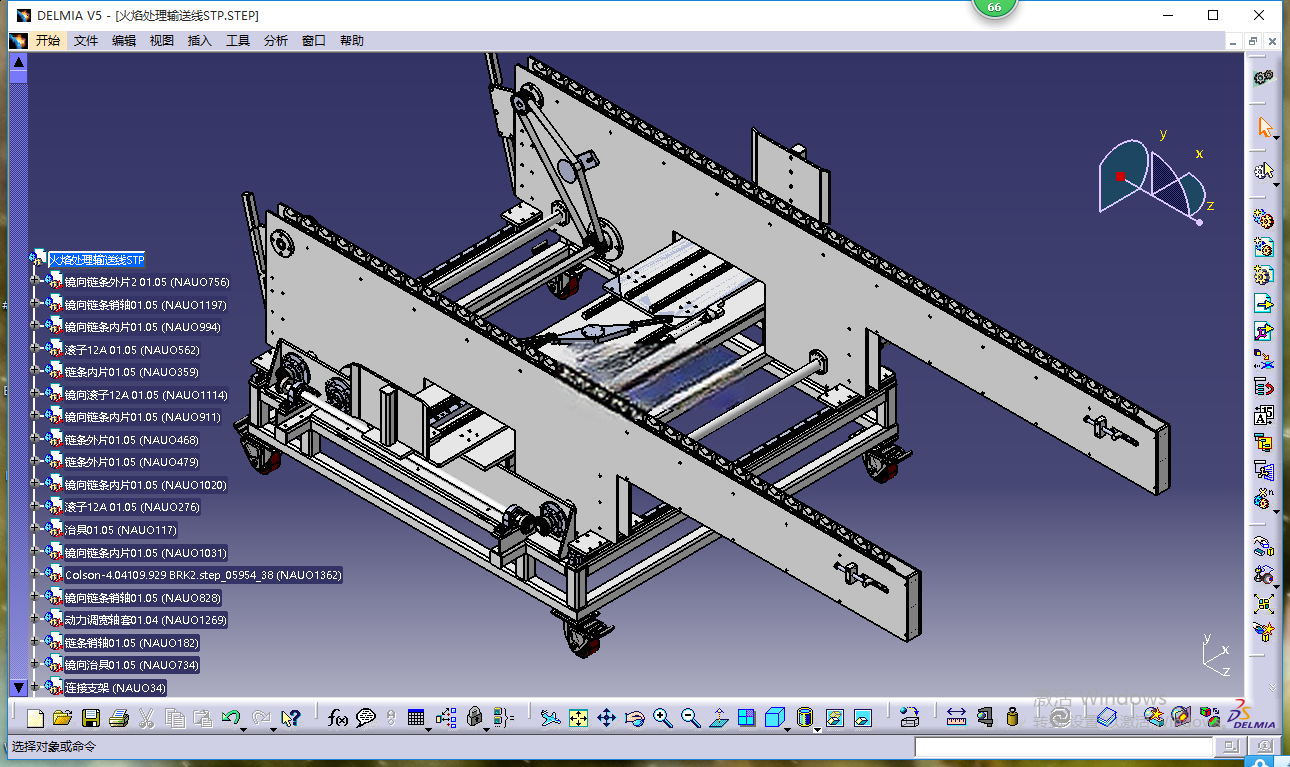

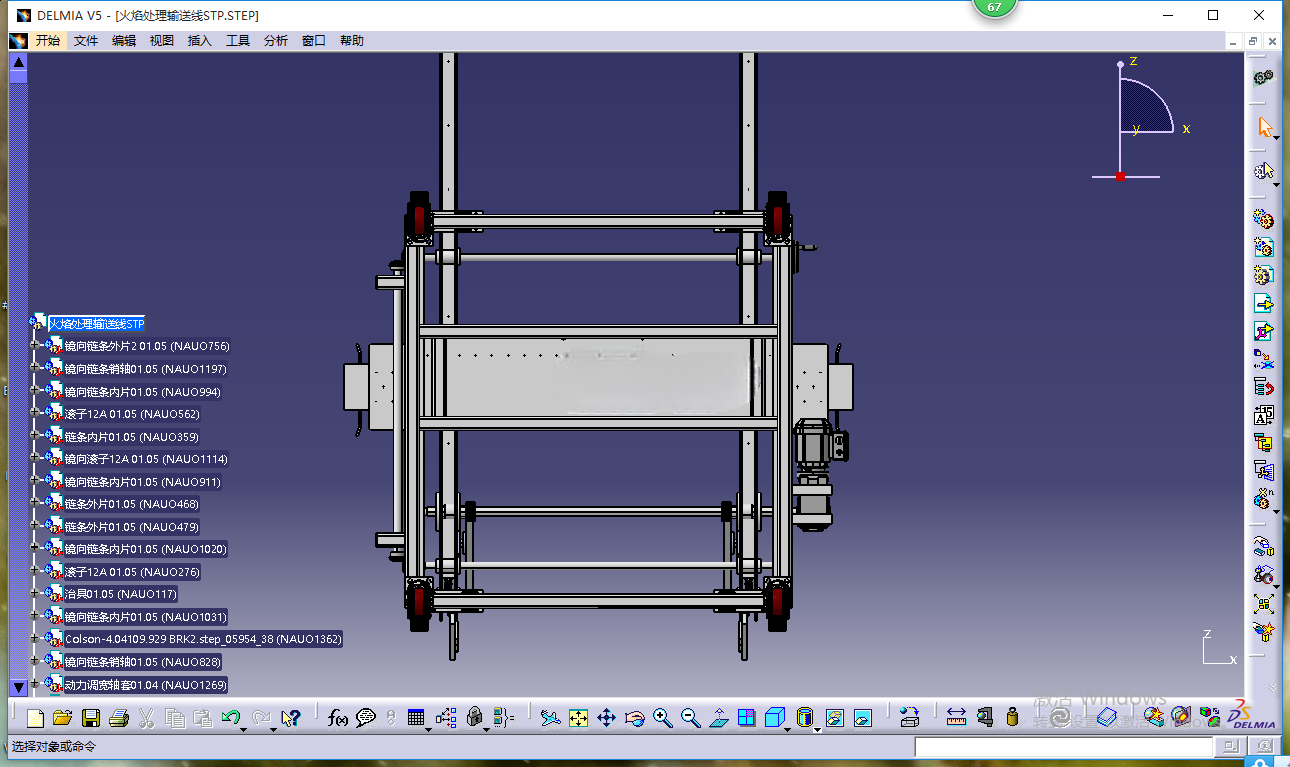

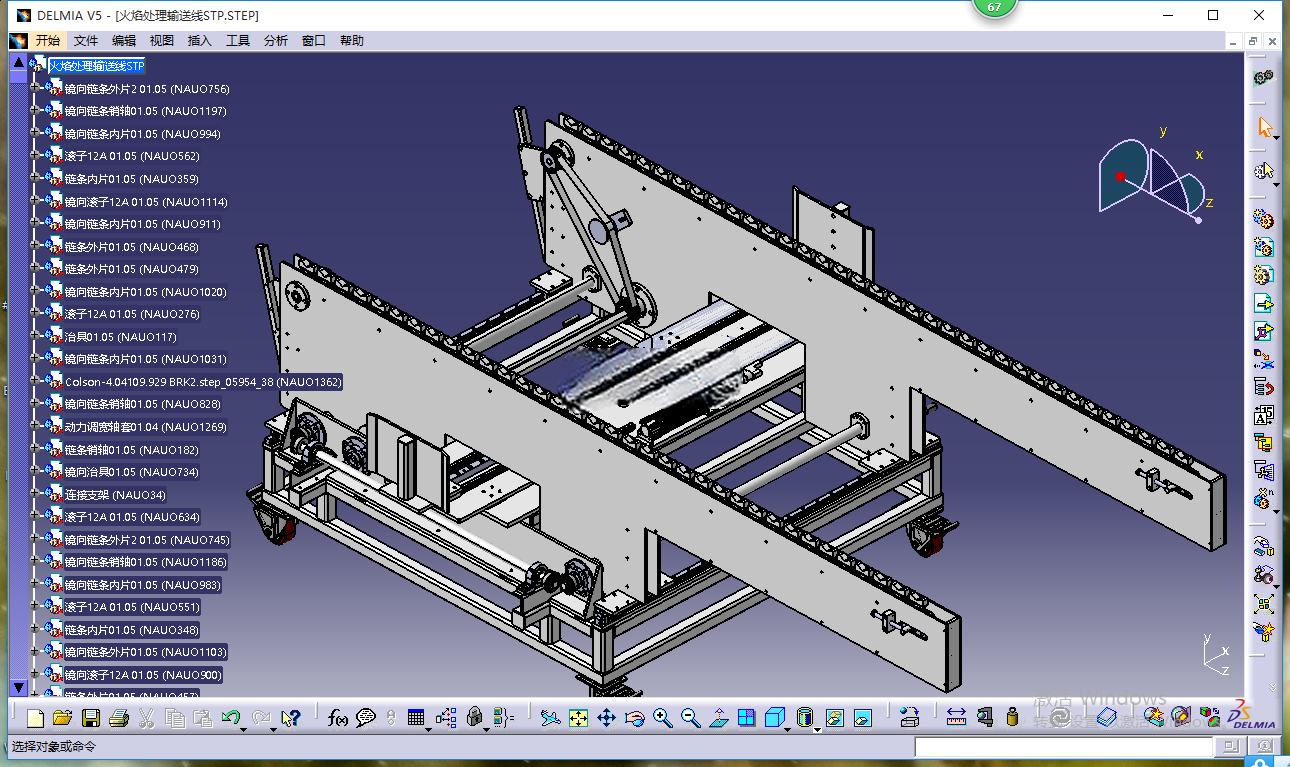

　　输送线的两端分别设置了过渡导辊，导辊的表面做了硬质阳极氧化处理，耐磨性能优于普通镀铬辊，长期使用不会出现辊面划痕硌伤膜材的问题，导辊的轴承采用免维护密封轴承，日常运行不需要频繁加注润滑脂，降低了产线的维护工作量。在安全防护设计上，火焰单元的周边设置了耐高温的防护挡板，避免操作人员误触高温区域，同时在设备的操作侧设置了紧急停止按钮，出现异常情况时可一键切断驱动与火焰供应，避免出现膜材烧断、起火的风险。从建模细节来看，这套结构的所有连接部位都做了干涉检查，螺栓、螺母等标准件全部选用常用的国标规格，后续加工装配时不需要定制特殊紧固件，降低了设备的加工制造成本，辊组的安装座采用可调式结构，装配时可快速调整辊系的平行度，减少现场安装调试的时间成本。
