小型精密零件激光点焊机结构设计

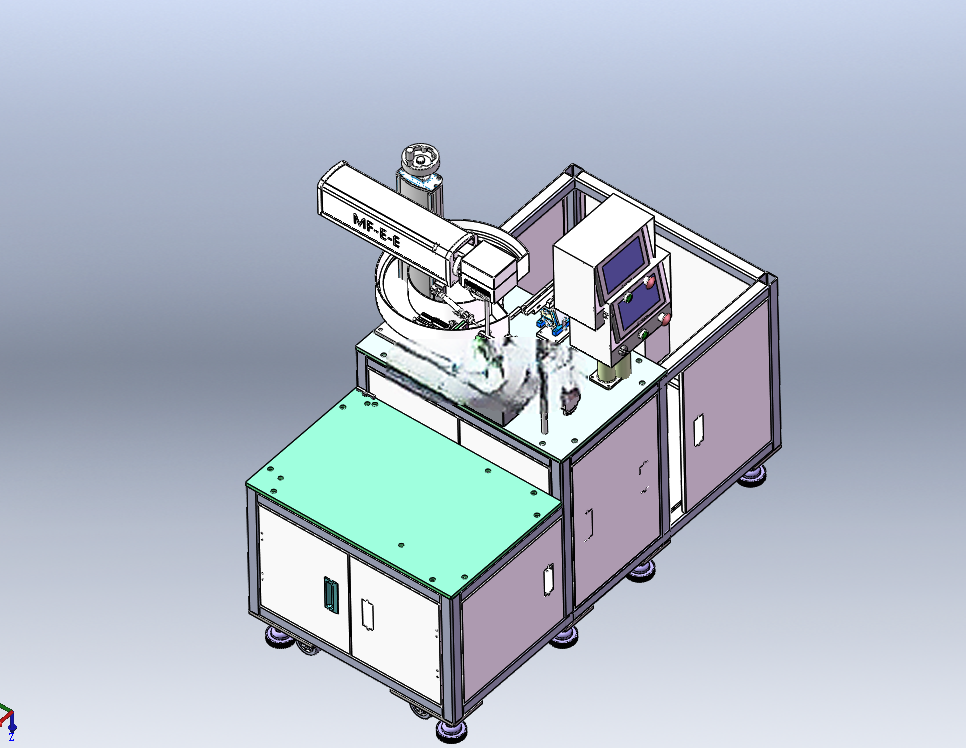

　　在3C电子、小五金配件的量产环节里，微小金属零件的紧固连接一直是影响产线良率的关键节点，传统的螺丝拧紧工艺在应对直径3mm以下的柱形、环形小零件时，很容易因为人工锁附力度不均、螺丝滑牙、长期使用后震动松脱出现连接失效，后续返工成本居高不下，这款激光点焊机的结构设计，正是针对这类小零件的周向焊接需求做的定向开发。从整机的功能模块拆分来看，设备集成了震动盘上料、分料定位、伺服旋转夹持、激光焊接头进给几个核心单元，所有模块的安装基准都统一在底部的铝合金台面板上，台面板的厚度预留了15mm，能够抵消伺服电机启停、震动盘持续送料带来的微幅震动，避免焊接位置出现偏移。

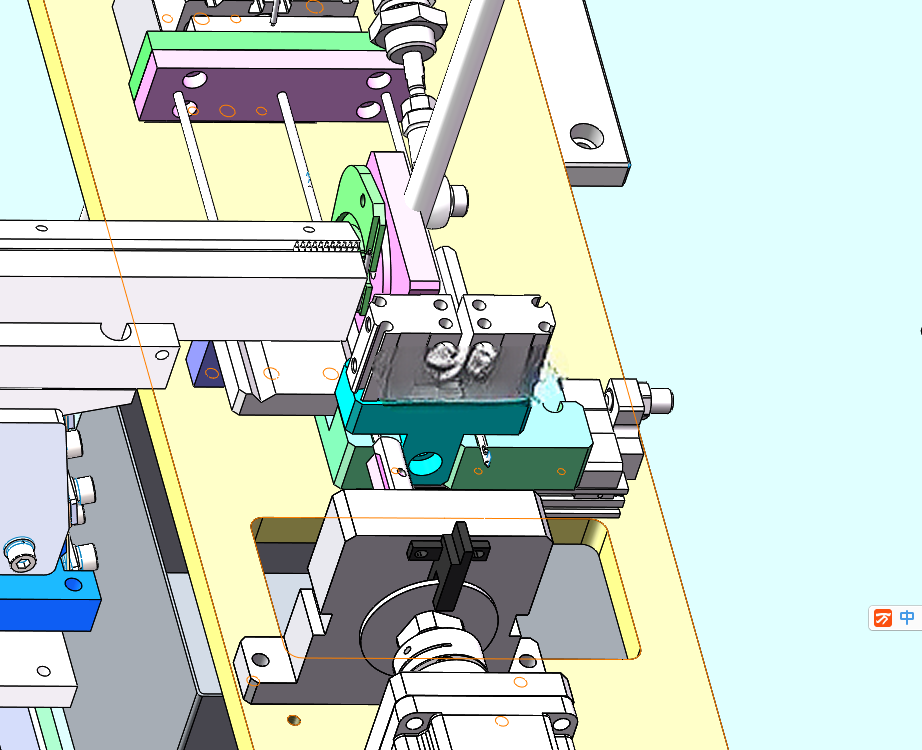

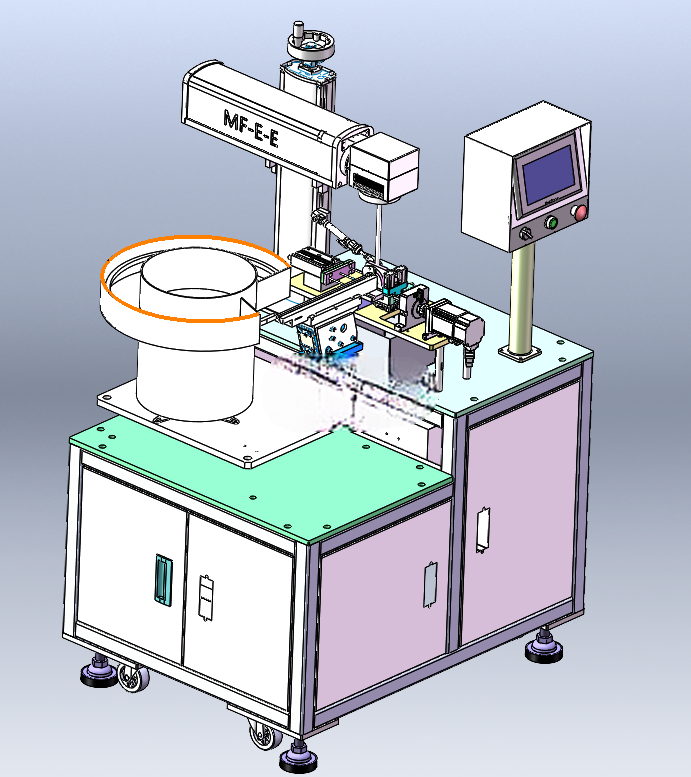

　　上料部分采用的是常规的圆柱形震动盘，出料轨道做了窄边限位设计，只允许单个零件以固定姿态滑落到分料块位置，分料块采用直线气缸驱动，每次只放行一个零件到旋转夹持工位，避免叠料、卡料的情况出现。旋转夹持工位是这套设备的核心结构，夹持头采用弹性夹头设计，适配直径2-8mm的小型零件，夹头的旋转动力由伺服电机通过同步带传递，能够实现0.1度级别的角度定位精度，焊接时夹头带动零件做匀速周向旋转，激光头保持固定位置出光，就能一次性完成零件整圈的焊点焊接，相比传统的多焊点分步焊接，这种旋转焊接的方式能让焊接应力均匀分布在零件圆周上，不会出现局部应力集中导致的零件变形，焊接后的连接强度能达到零件母材强度的85%以上，完全可以替代传统的螺丝拧紧工艺，从根源上避免松脱问题。

　　激光头的安装座设计了十字滑台调节结构，X、Z两个方向都预留了±20mm的调节行程，能够根据不同零件的焊接高度、焊接直径调整激光焦点位置，滑台采用锁紧螺丝固定，调节完成后不会因为设备运行出现位置偏移。从安装边界来看，整套设备的长宽尺寸控制在800mm*600mm以内，台面板底部预留了标准的脚轮安装孔位，能够直接对接现有产线的工作台面，不需要对现有车间布局做大幅改动，设备的气动接口、伺服电机接线口都集中布置在台面板后侧，方便现场布线和气路连接。在结构细节设计上，所有运动部件的外侧都预留了安全防护挡板的安装位，焊接工位上方预留了烟尘抽吸口的安装接口，能够直接对接车间的烟尘处理系统，避免焊接产生的金属烟尘扩散到车间环境中。夹头位置还设计了废料吹除气嘴，每次焊接完成后夹头松开时，气嘴会喷出低压压缩空气，把焊接产生的微小焊渣吹落到下方的废料收集盒里，避免焊渣卡入夹头缝隙影响夹持精度。这套结构在设计时充分考虑了小零件量产的换型需求，不同规格的零件只需要更换对应尺寸的弹性夹头、调整分料块的轨道宽度，再微调激光头的焦点位置就能完成换型，单批次换型时间能控制在15分钟以内，适合多品种小批量的零件焊接生产场景。

　　相比人工焊接或者传统的电阻点焊设备，这套结构的焊接一致性更好，不需要操作人员具备专业的焊接技能，只需要定期补充震动盘内的待加工零件、清理废料盒就能持续运行，单台设备的产能可以替代3-4名熟练焊接工人的作业量，同时能避免人工焊接时出现的焊穿、虚焊、焊点位置偏移等不良问题，把焊接工序的良率从人工操作的85%左右提升到98%以上。在传动部件的选型上，所有直线运动的导向部件都采用微型直线导轨，摩擦阻力小，长期运行的磨损量低，驱动气缸都带磁环开关，能够实时反馈气缸的伸缩位置，避免出现气缸卡滞导致的设备撞机问题，伺服旋转轴的轴承采用成对安装的角接触轴承，能够承受焊接时的微小轴向力，保证长期旋转的同轴度精度。
