多工位可调式真空吸合机械臂结构

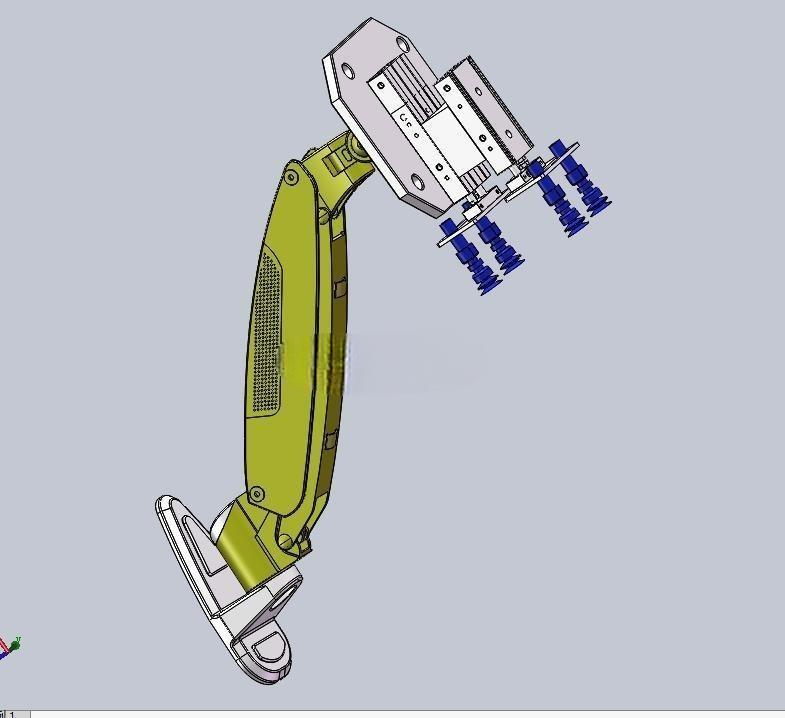

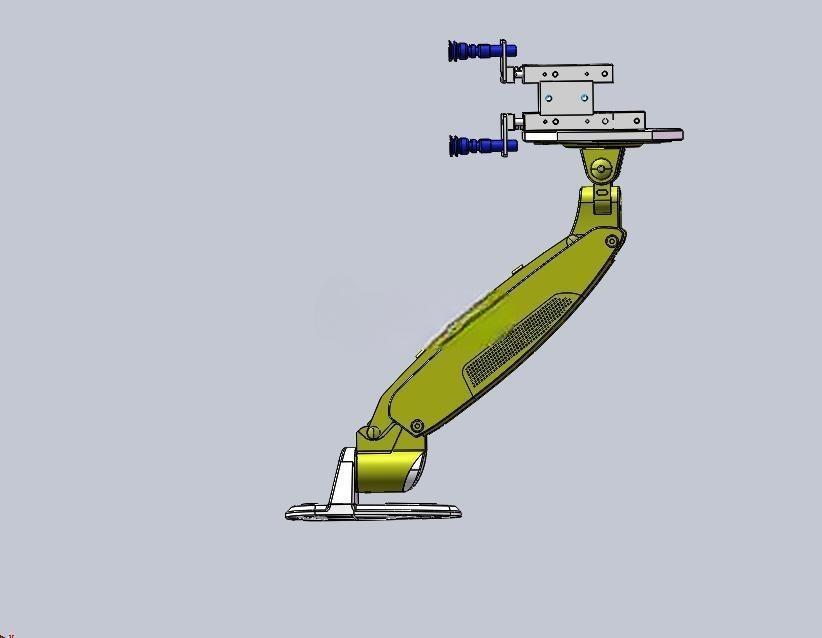

　　这款吸合式机械臂的结构设计，核心围绕轻薄类、易刮伤工件的平稳拾取转移需求展开，在3C电子组装、钣金小件转运、印刷包装上料这类场景里，常规夹爪容易留下夹痕、或者无法稳定夹持表面平整但厚度较薄的工件，真空吸合的末端形式刚好能规避这类问题。从结构布局来看，臂体采用多段铰接式设计，大臂与小臂的铰接位置预留了阻尼锁紧结构，调试阶段可以根据工位的高度差、水平输送距离调整臂体的弯折角度，不需要额外更换连接臂件就能适配一定范围内的安装位差。

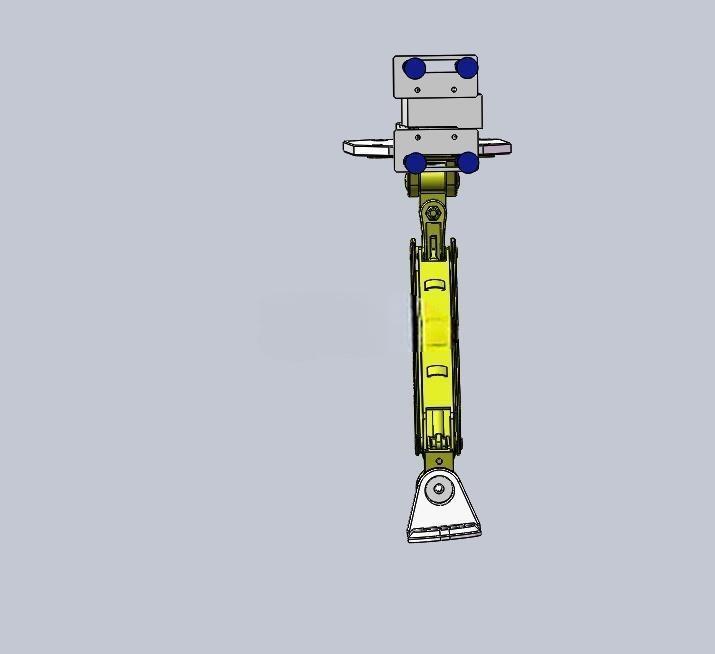

　　末端的执行端采用双吸头并列布局，两个吸头的安装座开有横向长槽，可以根据被拾取工件的宽度调整两个吸头的间距，小到手机外壳类的窄件，大到尺寸在300mm宽度内的平板类工件，都能通过调整吸头间距保证吸附受力均匀，避免拾取过程中工件倾斜掉落。臂体的底座采用平板式安装结构，安装面预留了四个沉头固定孔，可以直接固定在设备机架的安装平台上，也可以搭配滑移导轨实现整臂的水平往复移动，安装边界的适配性较强，不需要对原有设备的机架做大规模改造就能完成加装。

　　从设计思路上，这款结构没有采用复杂的多轴联动驱动形式，臂体的关节位置可以搭配气动锁紧或者伺服舵机驱动，根据实际产线的节拍需求选择驱动方案，如果是固定点位的上下料场景，甚至可以采用定角度限位的无动力铰接结构，依靠末端的升降气缸完成拾取动作，能有效控制设备的制造成本。臂身的走线槽采用内嵌式设计，真空气管、驱动线缆都可以从臂体内部的空腔穿过，避免设备运行过程中线缆外露被工件剐蹭，也能减少积尘对管线的老化影响。末端吸头采用标准快插接口，可以根据被拾取工件的表面材质更换不同材质的吸盘，比如吸附表面光滑的玻璃件时用硅胶吸盘，吸附纸质包装件时用摩擦力更大的丁腈橡胶吸盘，不需要更换整个末端执行座就能完成适配。

　　在实际应用中，这类吸合机械臂常布置在冲床的上下料位、印刷机的收料位、组装线的工件转序位，相比传统的夹爪式机械手，它不会对工件的侧边施加夹持力，对于表面涂装完成、容易留痕的工件尤其适用。臂体的活动范围覆盖垂直方向400mm、水平方向600mm的作业区间，在这个区间内的点位转移都可以通过关节角度调整实现，不需要额外增加轴组。铰接位置的转轴采用耐磨铜套搭配润滑脂槽的结构，长期往复转动也不会出现明显的间隙晃动，保证拾取点位的重复精度，避免吸头对位偏差导致的吸附失败问题。底座的安装面做了铣平加工，固定后臂体的初始垂直度可以控制在0.1mm以内，减少调试阶段的对位校准工作量。整体结构没有采用复杂的异形铸件，大部分臂件都可以采用铝合金板材铣削加工完成，加工难度低，后期维护更换配件也比较方便，适合中小规模的非标自动化设备做集成配套。
