可伸缩履带式钻洞管道检测疏通机器人

　　这款管道爬行检测设备的设计初衷，是解决市政管网、油气输送管线、地质勘探钻孔等场景下，人工无法进入的狭窄、垂直、倒置空间内的检测与疏通作业痛点。常规轮式管道机器人在垂直管壁、变径管段内容易出现打滑、卡滞问题，遇到管径突变时甚至会直接卡死在管道内部，不仅无法完成作业，还会造成管线堵塞的次生问题，这款设备从行走机构的构型阶段就针对性规避了这类缺陷。

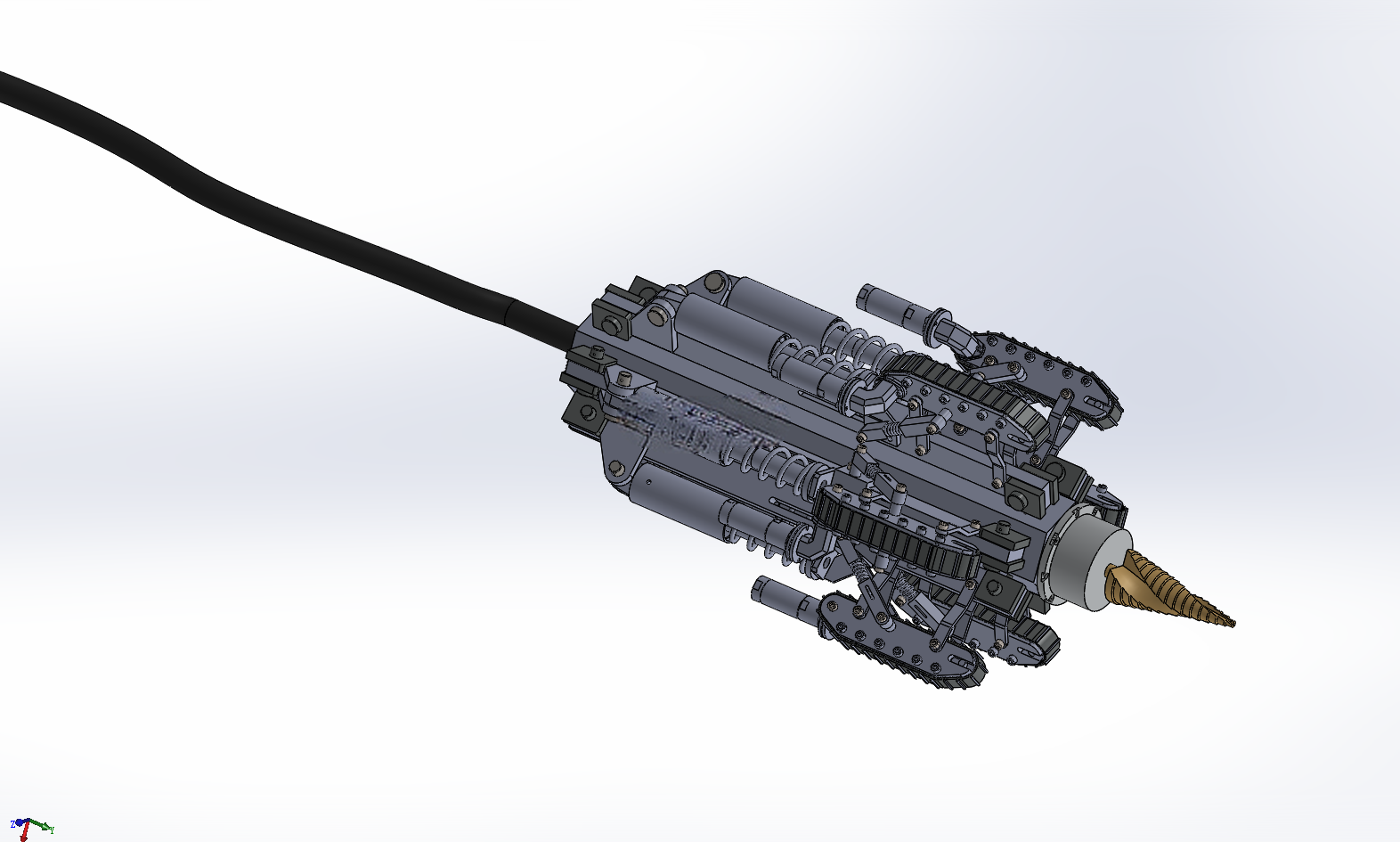

　　设备采用周向均布的多组可伸缩履带行走模组，单组履带模组通过独立的液压缸与设备主体机架连接，液压缸的行程覆盖了常规150mm到400mm管径的适配范围，作业时可根据管壁实时反馈的压力调整各缸伸出量，保证每组履带都能以稳定的正压力贴合管壁，无论是垂直向上爬行、倒置水平爬行，还是存在一定倾斜角度的斜向管段，都能提供足够的行走附着力，不会出现打滑下坠的情况。履带表面采用带防滑齿的耐油橡胶材质，既可以在光滑的PVC、PE塑料管壁行走，也能在锈蚀的金属管壁、混凝土钻孔内壁获得足够摩擦力，不会对管壁防腐层造成额外刮伤。

　　设备前端集成了钻削式疏通工作头，工作头通过独立的液压马达驱动，可输出稳定的低速大扭矩，针对管道内淤积的泥沙结块、树根侵入、结蜡堵塞等常见堵塞物，可直接在行走过程中完成钻削疏通，不需要额外搭配高压水射流或者化学疏通设备，减少了作业配套设备的投入。工作头与主体之间设置了缓冲弹簧结构，遇到硬质障碍物时可以通过弹簧压缩吸收轴向冲击力，避免刚性碰撞损坏钻削头或者内部传动结构。

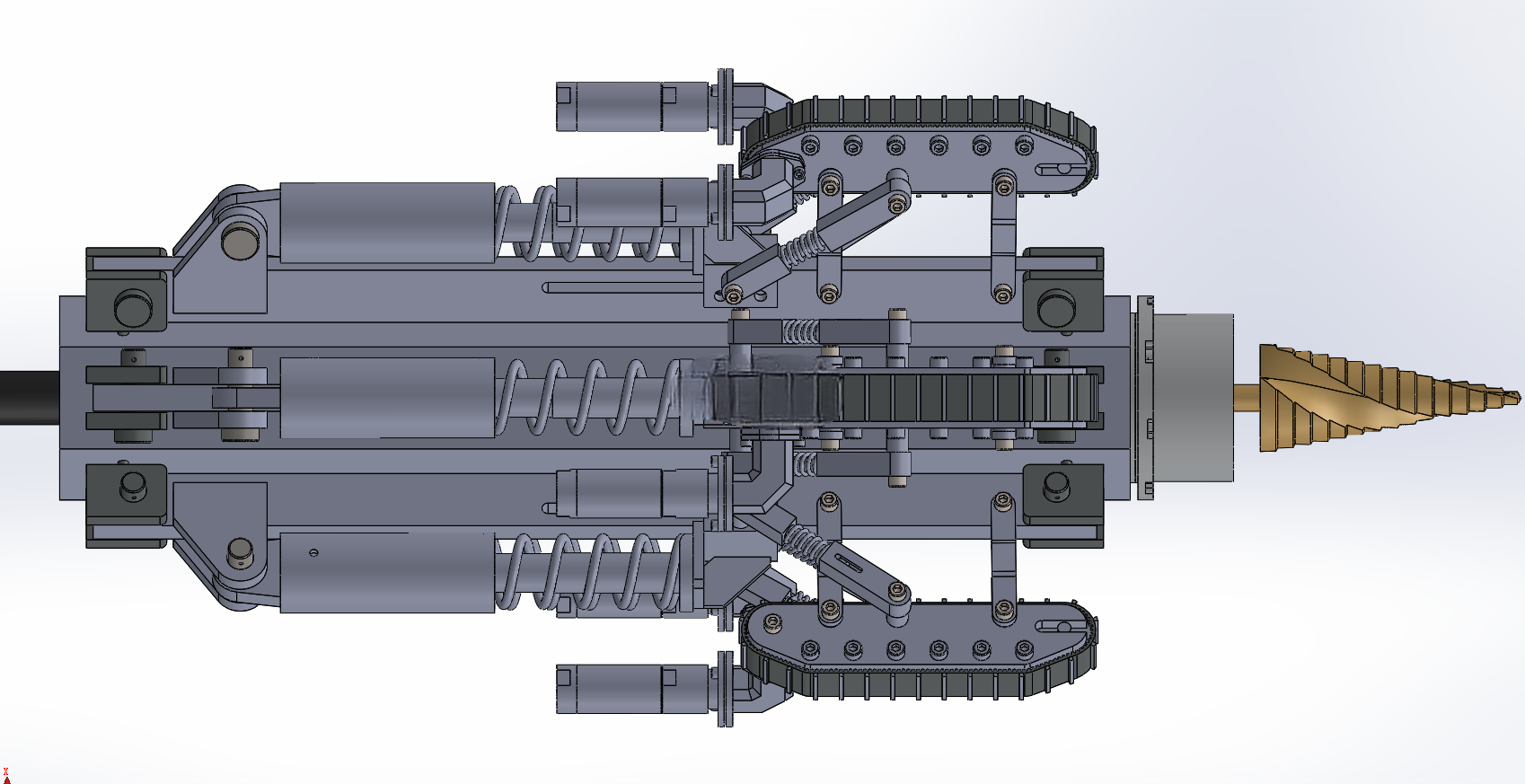

　　从结构设计的细节来看，每组履带模组都配备了独立的缓冲弹簧与导向柱，在液压缸调整管径适配范围的基础上，弹簧可以吸收管段内局部凸起、焊缝错位带来的径向冲击，保证行走过程中设备始终保持与管道同轴的姿态，不会出现偏斜卡滞。设备主体的动力与控制线缆采用中心穿腔式布局，所有液压管路、信号线缆都从机架内部的空腔走线，外部没有裸露的管线，避免在爬行过程中管线被管壁凸起勾挂拉扯，提升了复杂管段内的通行可靠性。

　　设备的整体外形为同轴圆柱构型，最大收缩状态下外径为140mm，可顺利通过常规160mm以上的标准管段，单组履带的接触长度为120mm，周向三组履带的总接触面积可以保证在湿滑管壁上的压强不超过0.2MPa，不会压损薄壁塑料管道。设备前端的钻削头最大伸出长度为80mm，可覆盖管道中心到管壁的全径向范围，疏通作业时不会留下边缘残留的堵塞物。设备尾部预留了标准的线缆接口与快换结构，可根据作业需求替换成高清摄像头、管壁测厚探头、裂纹检测传感器等不同功能模块，不需要改动主体行走结构即可适配不同的检测作业需求。

　　在实际作业的适配性设计上，设备的液压系统采用集中供油的布局，所有液压缸的压力可通过主控阀组统一调整，针对不同材质的管壁可以预设不同的贴附压力，比如针对薄壁波纹管采用较低的贴附压力避免压坏管壁，针对粗糙的混凝土钻孔采用较高的贴附压力保证行走附着力。行走驱动采用每侧履带独立马达驱动的方案，可通过两侧履带的差速实现管道内的小半径转向，遇到管内弯头、变径接头时可以顺利通过，不需要额外的转向机构，简化了整体结构的同时提升了传动可靠性。设备主体的密封等级达到IP68，可在充满积水的管段内正常作业，不会因为管内积水、污泥侵入造成内部元件损坏，适配市政排水管网、地下输水隧洞等带水环境的作业需求。
