三角插头环形流水线自动组装设备

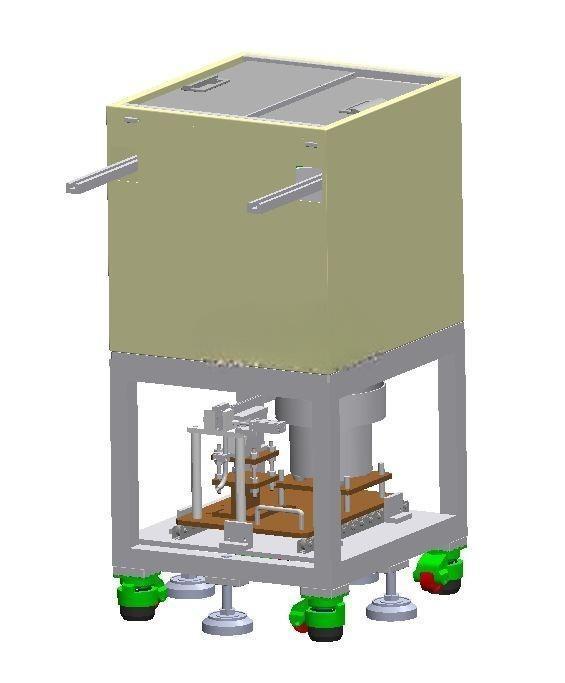

　　这款设备面向民用电器接插件生产场景，专门适配国标三角插头的批量装配工序，解决传统人工组装效率低、一致性差、工位衔接断料的痛点，可直接嵌入现有电工产品生产车间的装配产线，适配从零部件上料到成品输出的全流程衔接。设备整体采用框架式落地结构，下部为方通焊接成型的支撑机架，机架底部配置可调脚杯与减震脚垫组合，可适配车间地面0-15mm的高度差调整，单支脚杯承重不低于80kg，整机安装边界控制在长1200mm、宽1000mm、高1500mm范围内，无需额外开挖地基，放置于水平硬化地面即可完成调平固定，机架下部预留150mm高度的走线与维护空间，方便气路、电路管线的排布与后期检修。

　　上部为封闭的上箱体结构，采用2mm厚冷轧钢板折弯拼接，箱体两侧预留工件进出的导向通道，通道口配置软质防尘挡帘，既可以避免装配过程中细小碎屑飞出，又能减少车间粉尘落入设备内部的传动机构，箱体顶部设置可掀开的检修盖板，无需拆解整机即可完成上部机构的调试与易损件更换。设备的核心功能围绕三角插头三大核心部件的自动化供料与组装展开：外壳、弹片、插脚三类零件分别配置独立的振动盘直振供料机构，供料速度可根据产线节拍在30-60件/分钟区间无级调整，供料轨道末端配置光纤检测传感器，当缺料或卡料时自动触发补料信号，避免空工位运行。

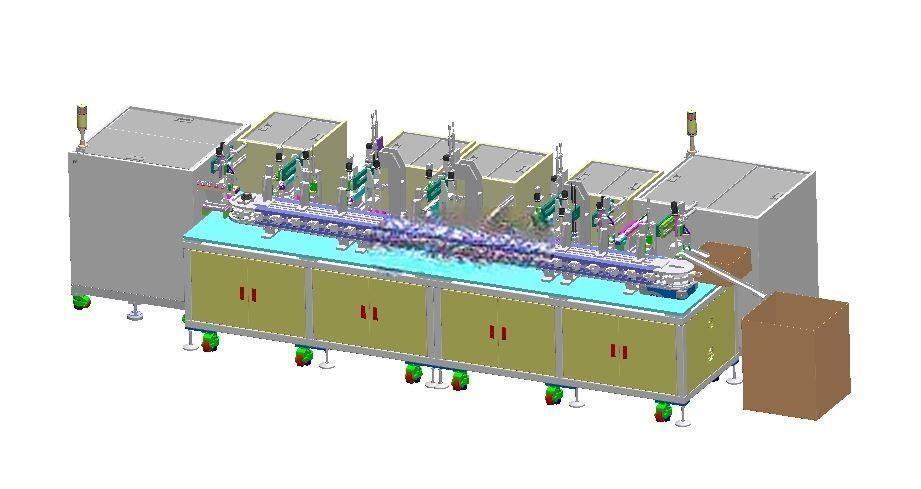

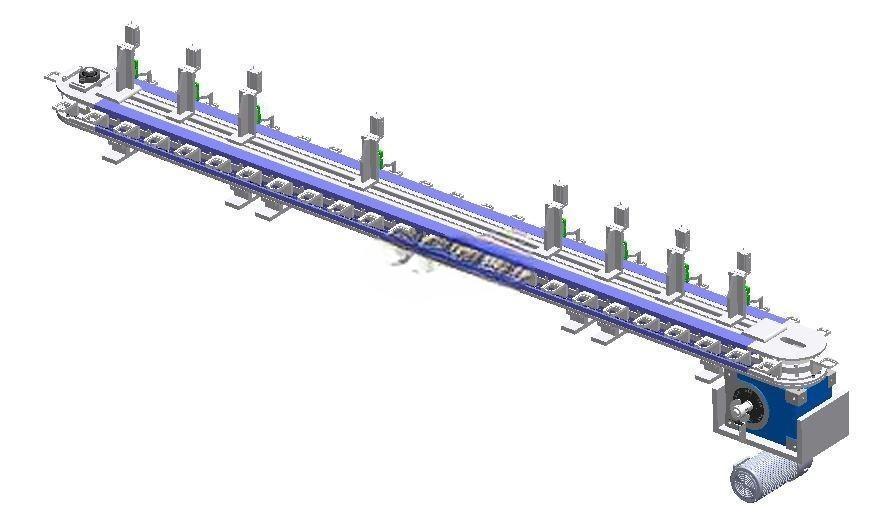

　　输送环节采用环形导轨流水线结构，配套定制的载具工装，每个载具精准定位插头外壳的安装位，载具随环形导轨循环流转，依次经过弹片压装、插脚铆接、预紧检测三个核心工位，全程无需人工转序，环形结构的设计让空载具可自动回流至上料位，在前端供料稳定的前提下可实现24小时不间断生产，相比直线式流水线节省了40%左右的设备占地长度，同时减少了载具回流的额外搬运机构。设计过程中重点考虑了不同规格三角插头的适配性，载具采用快拆式结构，更换不同产品型号时仅需更换载具定位块、调整压装工位的行程参数，单批次换型时间控制在20分钟以内，无需大规模拆解机械结构。

　　压装机构采用伺服电缸驱动，压装压力、压入深度可通过参数界面精准设置，压力精度控制在±5%以内，压装过程实时采集压力曲线，当出现压装不到位、零件漏装的情况时，设备自动在出料位将不良品分拣至不合格品通道，避免不良品流入下一道工序。设备的气路元件全部集中安装在机架下部的安装板上，每个气路支路配置独立的调压阀与节流阀，可根据不同工位的动作需求单独调整气压与动作速度，电路控制箱集成在上箱体的侧部，控制线路采用拖链防护，避免长期往复运动造成线路磨损。在实际生产应用中，该设备可替代6-8名人工的组装工作量，组装成品的一致性可达99.5%以上，有效避免人工组装时出现的弹片装反、插脚压歪、外壳扣合不到位等质量问题，设备的操作界面设置在机身侧部，高度适配站立操作的人体工学，操作人员仅需定期向振动盘补料、监控设备运行状态即可，无需近距离接触运动的压装机构，生产安全性大幅提升。设备的出料端可直接对接后续的电性检测、包装工位，无需额外增加中转接驳机构，整线衔接流畅。
