触点开关自动组装检测一体化设备

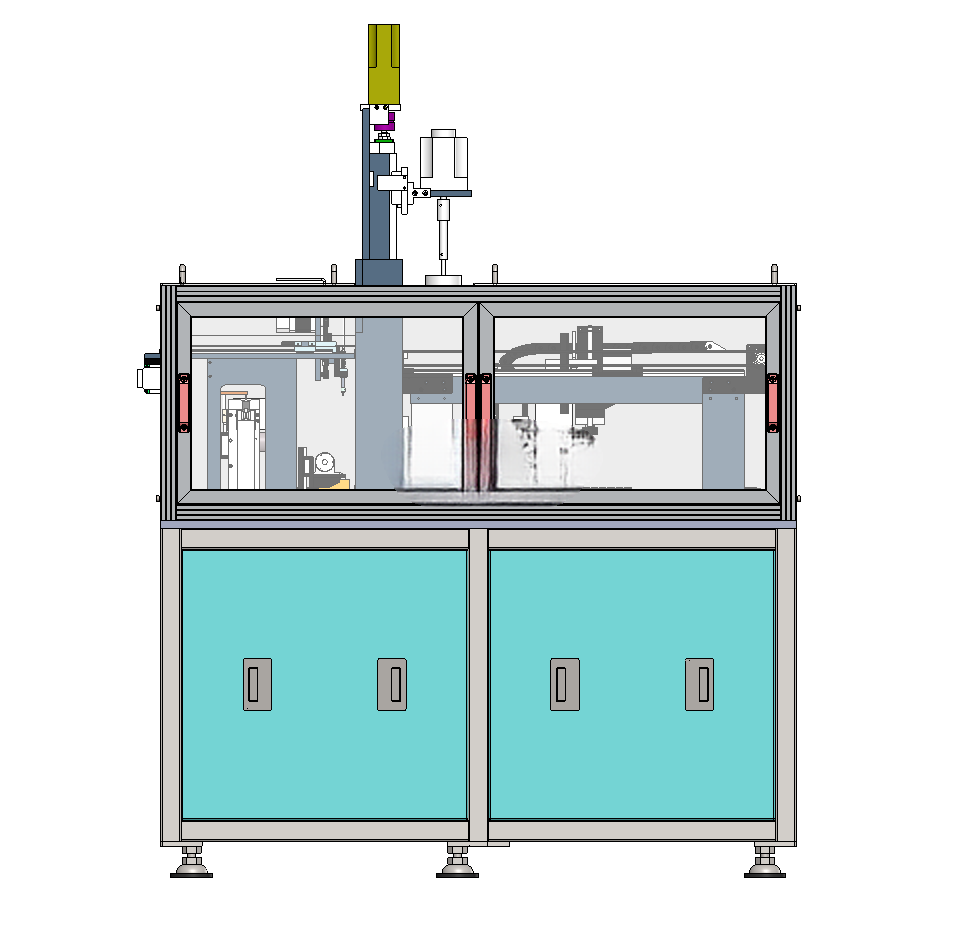

　　在低压电器元件的量产环节里，小型触点开关的组装与性能校验长期是制约产线节拍的核心痛点，传统人工作业模式下，单个工人需要依次完成触片压装、弹力校准、通断测试等多道工序，不仅装配一致性差，人工目检与手动测试的漏检率也长期居高不下，这款设备正是针对这类痛点开发的专机，直接对接触点开关的冲压件上料工位，完成成品下线前的全流程装配与检测作业。设备整体采用框架式铝型材搭建主体支撑结构，下部设置四个独立的电气与气动元件安装舱，舱门采用内嵌式拉手设计，既可以避免车间人员走动时的磕碰，也能预留足够的走线与元件安装空间，底部配置可调式支撑脚杯，可适配车间地面10mm以内的平整度误差，安装时不需要额外做预埋地基，直接放置在硬化车间地面上调整水平即可接入产线，整体占地尺寸控制在长1.8米、宽1.2米、高1.9米的范围内，不会占用过多产线空间，也方便后期根据产能需求做产线移位或者工位调整。

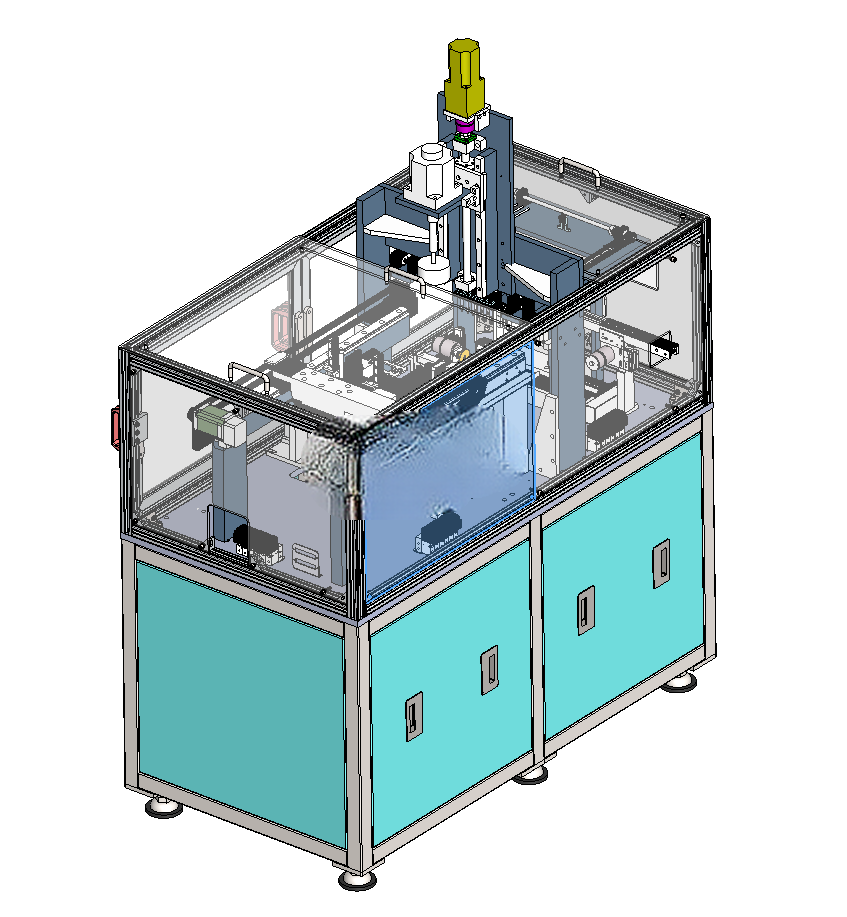

　　上部作业区域采用透明亚克力防护门做全封闭设计，既可以观察内部机构的运行状态，也能避免装配过程中细小零件飞出造成安全隐患，顶部预留的伺服压装单元采用模块化安装设计，可根据不同型号触点开关的压装行程需求，快速更换压头与调整下压参数，不需要对整体机架做二次加工。设备配置了触控式人机交互界面，操作人员可直接在界面上完成产量计数设定、故障复位、参数调整等操作，同时支持手动、半自动、全自动三种运行模式，调试阶段可切换至手动模式逐工位验证机构动作，小批量试产时用半自动模式单步运行确认装配精度，量产阶段切换至全自动模式即可实现连续无人化作业，运行过程中如果出现卡料、压装力异常、测试不合格等情况，设备会自动停机并在界面上显示对应的故障工位，方便运维人员快速排查问题。

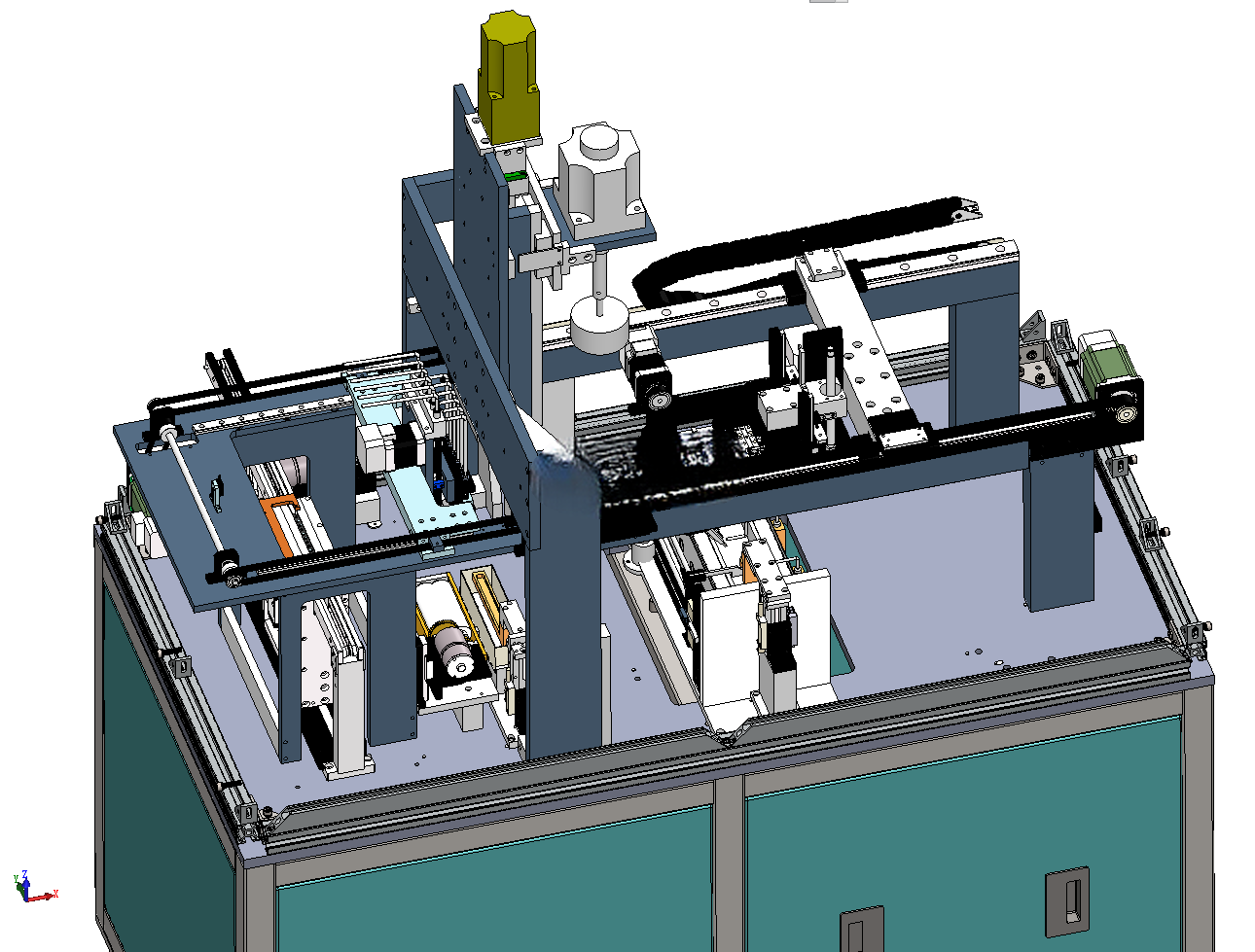

　　从功能分区来看，设备集成了自动给料单元、搬运定位机械臂、按压机构、测力机构、驱动机构以及多项目测试工位，可同时兼容三个同型号触点开关的同步作业，其中测力工位针对单个样品做接触压力测试，寿命测试工位可同时承载三个样品做连续通断循环测试，配置的测力传感器精度可达0.01N，能够精准捕捉触点接触瞬间的压力变化，避免因压力不足导致的接触不良问题。检测环节覆盖了绝缘电阻测试、耐压测试、操动力测试、恢复力测试、接触电阻测试以及可靠性测试多个项目，其中绝缘电阻与耐压测试为手动触发的安全校验项目，其余测试流程均可自动完成，不需要人工干预。在设计思路上，这款设备优先考虑了多型号兼容的需求，所有与工件接触的定位治具都采用快拆式结构，更换产品型号时只需要更换对应的治具块、调整对应工位的行程参数即可，不需要更换整体机构，能够适配多款外形尺寸接近的触点开关产品的装配检测需求，同时给料单元采用振动盘直振送料的结构，可自动完成触片、弹簧、外壳等散件的排序送料，配合多轴搬运机械臂完成零件的精准取放，相比传统的转盘式组装机，这种直线式工位布局的维护空间更大，单个工位出现故障时不需要拆解整个转盘结构即可完成维修，日常保养时也能快速清理各工位的残留碎屑。

　　设备的气路与电路都采用分舱布置的设计，气动元件集中安装在下部左侧舱室，电气控制元件集中在右侧舱室，走线走管都预留了足够的弯曲半径，避免长期运行过程中管线弯折导致的气路泄漏或者线路断路问题，同时各运动工位都设置了硬限位与软限位双重保护，防止机构超程运行造成的设备损坏。在实际产线应用中，这款设备可直接对接前端的零件冲压工位与后端的包装工位，不需要额外设置中间缓存区，单台设备的产能可替代6到8名熟练装配工人的作业量，同时装配与测试的一致性远高于人工作业，能够有效降低成品的出厂不良率，适合中小型低压电器生产企业的触点开关量产线使用，也可根据产品特性调整工位配置，拓展用于其他小型开关类元件的组装与检测作业。
