流水线压膜生产设备结构设计方案

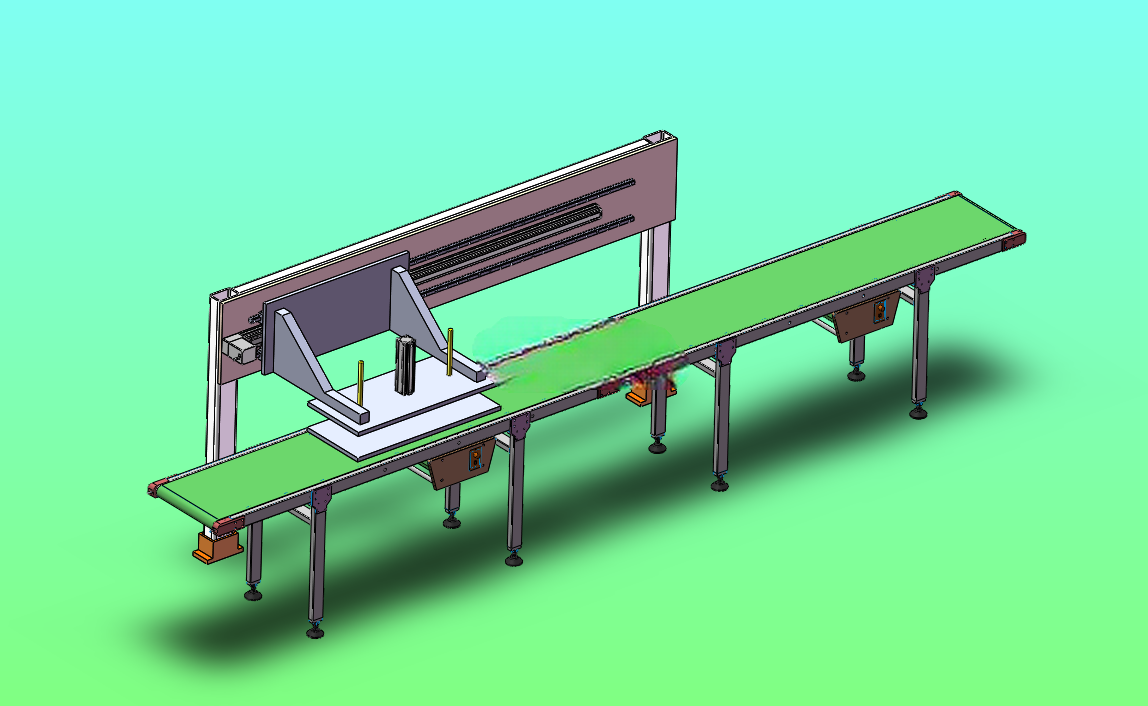

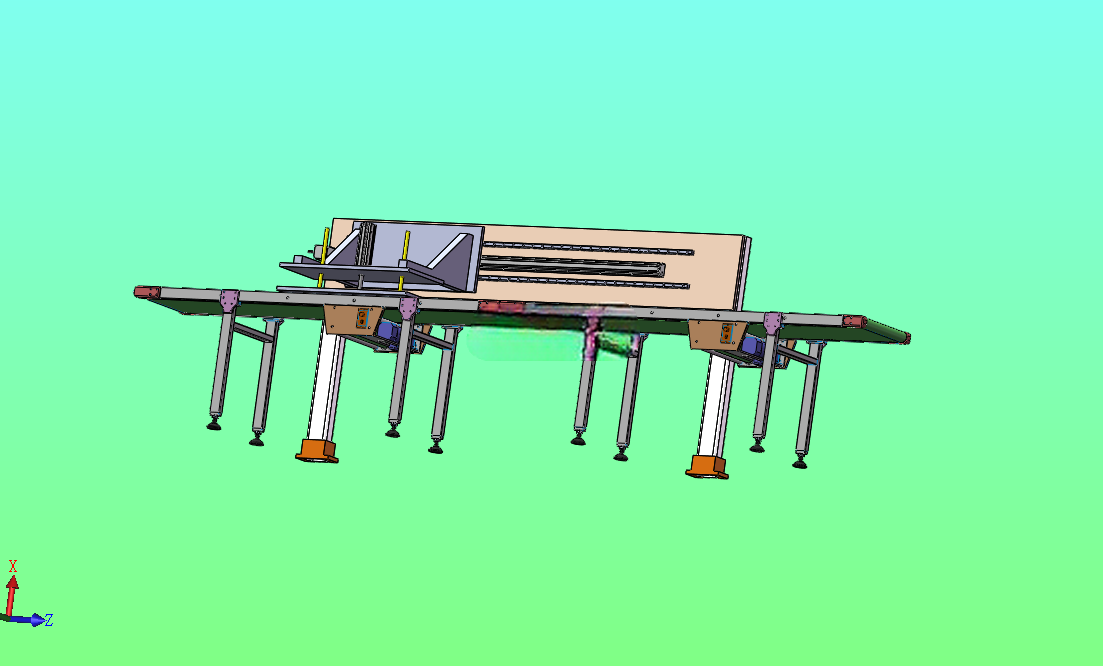

　　在包装后段加工、电子元器件表面覆膜、板材出厂前防护处理这类连续化生产场景里，在线式压膜设备的适配性直接决定整条产线的节拍匹配度，这套压膜机构的整体布局完全顺着连续输送的作业逻辑搭建，没有采用独立工位的间断式作业结构，能直接对接前后段输送工位，省去工件上下料的周转等待时间。从结构组成来看，整套设备以型材搭建的支撑框架作为承载基础，底部配置可调高度的支撑脚，可根据车间地面平整度、前后对接设备的输送面高度差做±30mm范围的高度微调，支撑脚底部的防滑减震垫能抵消设备连续运行时的小幅振动，避免压膜过程中出现膜材偏移、压合压力不均的问题。

　　输送段采用平皮带作为工件承载面，皮带下方间隔布置承托辊，防止长尺寸工件输送过程中出现皮带下凹、工件倾斜的情况，皮带两侧设置可调宽度的导向条，可根据待加工工件的宽度尺寸手动调整导向间距，适配不同幅面的工件压膜需求，导向条边缘做圆弧倒角处理，不会刮蹭工件侧边或者划伤膜材边缘。压膜组件布置在输送段的中部位置，采用上置式压合结构，压辊的压力通过调节螺杆做精细化调整，可根据膜材厚度、工件表面硬度调整压合力度，避免压力过大压伤工件表面，或是压力过小导致膜材贴合不牢出现气泡、翘边问题；压辊两端配置线性导向滑块，保证压合过程中辊面全程保持水平，不会出现单侧压力偏差导致的膜材褶皱。

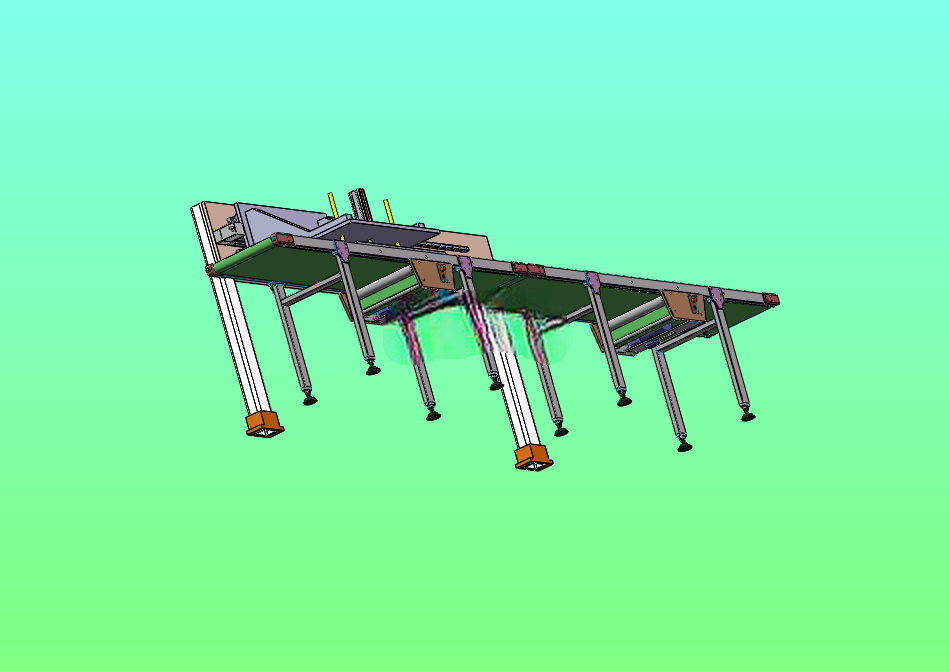

　　设备的驱动单元布置在输送段的下方，通过链传动带动输送辊运转，传动结构做了安全防护外罩，避免车间内的粉尘、碎屑落入传动部位造成卡滞，同时也能防止操作人员误触运动部件引发安全风险。从安装边界来看，整套设备的长度方向预留了前后对接的安装余量，输入端和输出端的输送面高度保持一致，不需要额外做过渡转接结构就能直接对接前端的上料工位、后端的裁切或者收料工位，设备宽度方向的最大尺寸控制在常规车间流水线的通道预留范围内，不需要对现有车间布局做大幅改造就能完成布设。

　　设计过程中优先考虑了易损件的快速更换需求，压辊、输送皮带都采用快拆式固定结构，不需要拆解整体框架就能完成备件更换，减少设备停机维护的时间；压膜位置的上方预留了膜卷安装位的扩展空间，可根据工艺需求加装自动放膜、张力控制组件，适配不同类型的防护膜、包装膜的压合作业。在实际生产应用中，这类在线压膜设备可覆盖从薄型片状工件到一定厚度的盒装产品的表面压膜需求，相比离线式的单工位压膜设备，连续作业的效率能提升40%以上，同时减少了工件周转过程中可能出现的表面磕碰、膜材污染问题，压合后的膜材平整度更高，贴合牢度更稳定。结构设计阶段对各个运动部件的干涉情况做了完整的校核，压辊升降行程范围内不会和两侧的导向结构、输送架体产生碰撞，输送皮带的张紧机构布置在设备端部，张紧调节时不需要挪动设备整体位置，日常运维的操作空间预留充足，操作人员站在设备侧面就能完成所有常规调整操作，不需要探身到设备下方或者内部，操作安全性更有保障。
