可换压块式多功能工件装夹机架

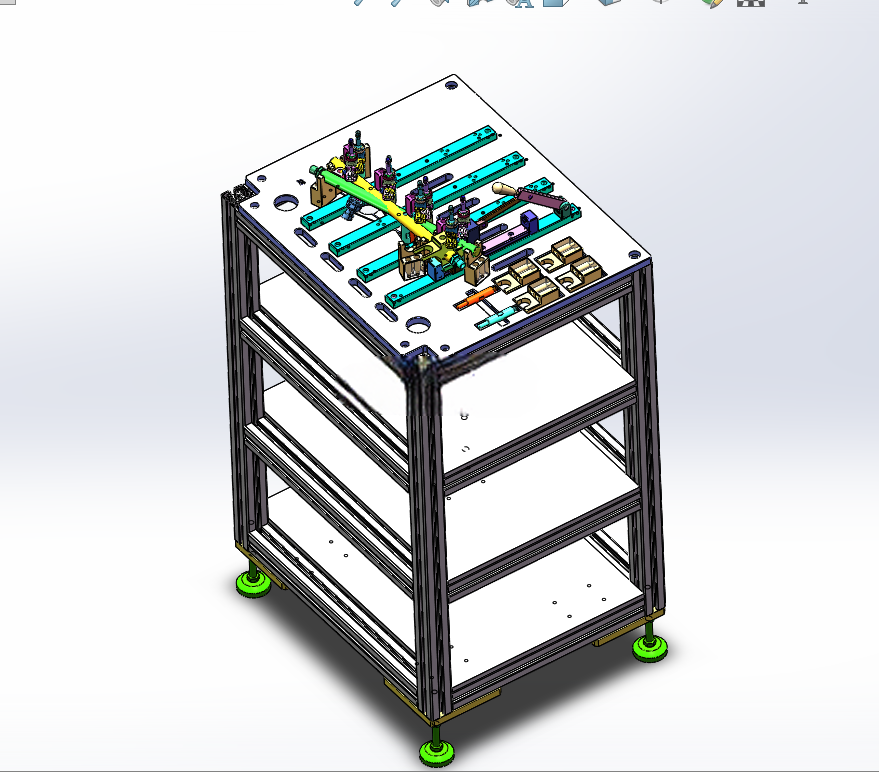

　　在中小批量多品种零件的机加工、装配、检测工位上，工装夹具的换型效率一直是影响产线节拍的核心痛点，传统专用夹具往往针对单一工件设计，换产时需要整体更换夹具体，重新找正定位基准，不仅占用大量设备待机时间，还对操作人员的调机能力有较高要求，这款多功能夹具的设计初衷，就是针对多品种小批量生产场景下的快速换型需求，在一套机架本体上实现不同外形工件的可靠装夹。从结构布局来看，整套夹具采用工业铝型材搭建主体框架，型材拼接处采用标准角码连接，不需要额外焊接加工，框架的外形尺寸可以根据工位的安装空间灵活调整，当前模型的框架长宽高适配常规600mm宽度的工作台安装边界，底部预留了T型槽安装孔位，可以直接固定在机床工作台、装配线工位台或者检测平台上，不需要额外制作过渡安装板，降低现场安装的适配成本。

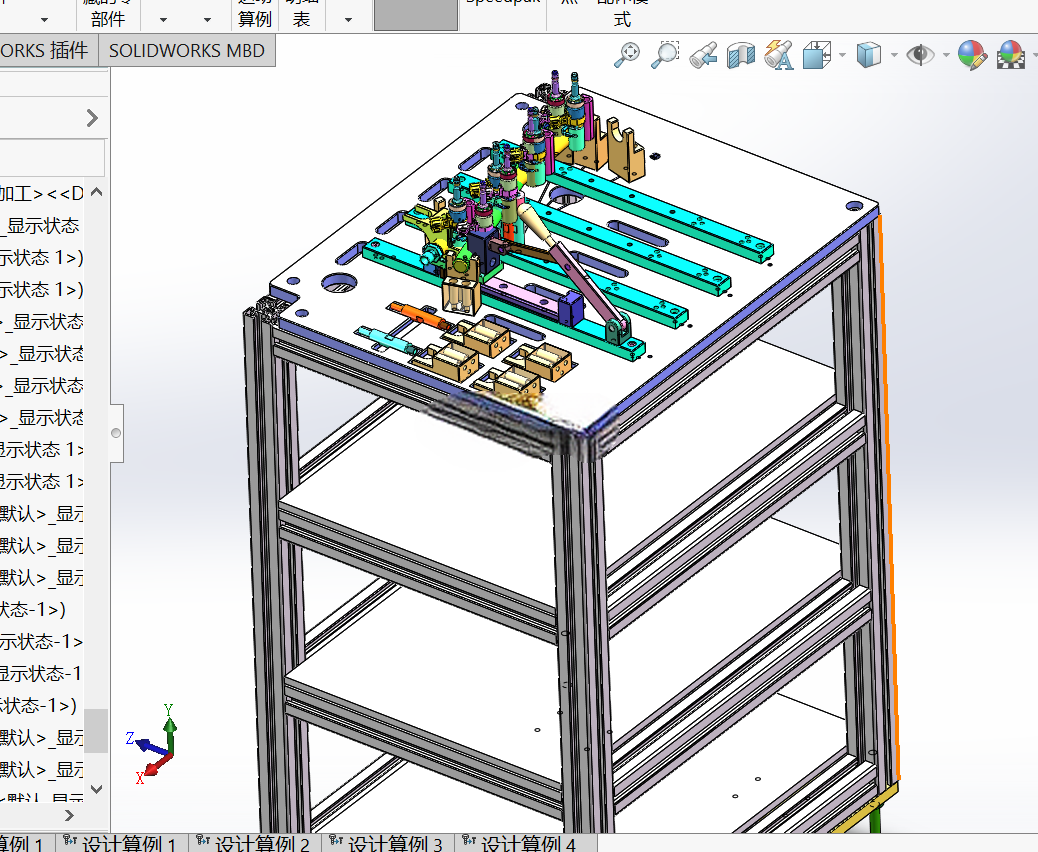

　　夹具的夹紧单元采用模块化设计，沿框架侧边的型材槽位布置，每个夹紧单元都可以沿型材槽方向自由滑动调整位置，不需要在框架上重新打孔攻丝，调整到位后通过T型螺栓锁紧即可固定位置，适配不同长度、宽度的工件装夹需求。夹紧端的压块采用快换结构设计，针对不同外形的工件，比如平板类零件、轴类零件、异形结构件，可以更换对应型面的压块：装夹平板件时用平面压块增大接触面积避免夹伤工件表面，装夹轴类零件时换用V型压块保证定位对中，装夹异形件时可以定制仿形压块贴合工件轮廓，整个压块更换过程不需要拆卸夹紧单元本体，只需要松开压块的锁紧螺钉即可完成替换，单工位换型时间可以控制在十分钟以内，相比传统专用夹具的换型效率提升60%以上。

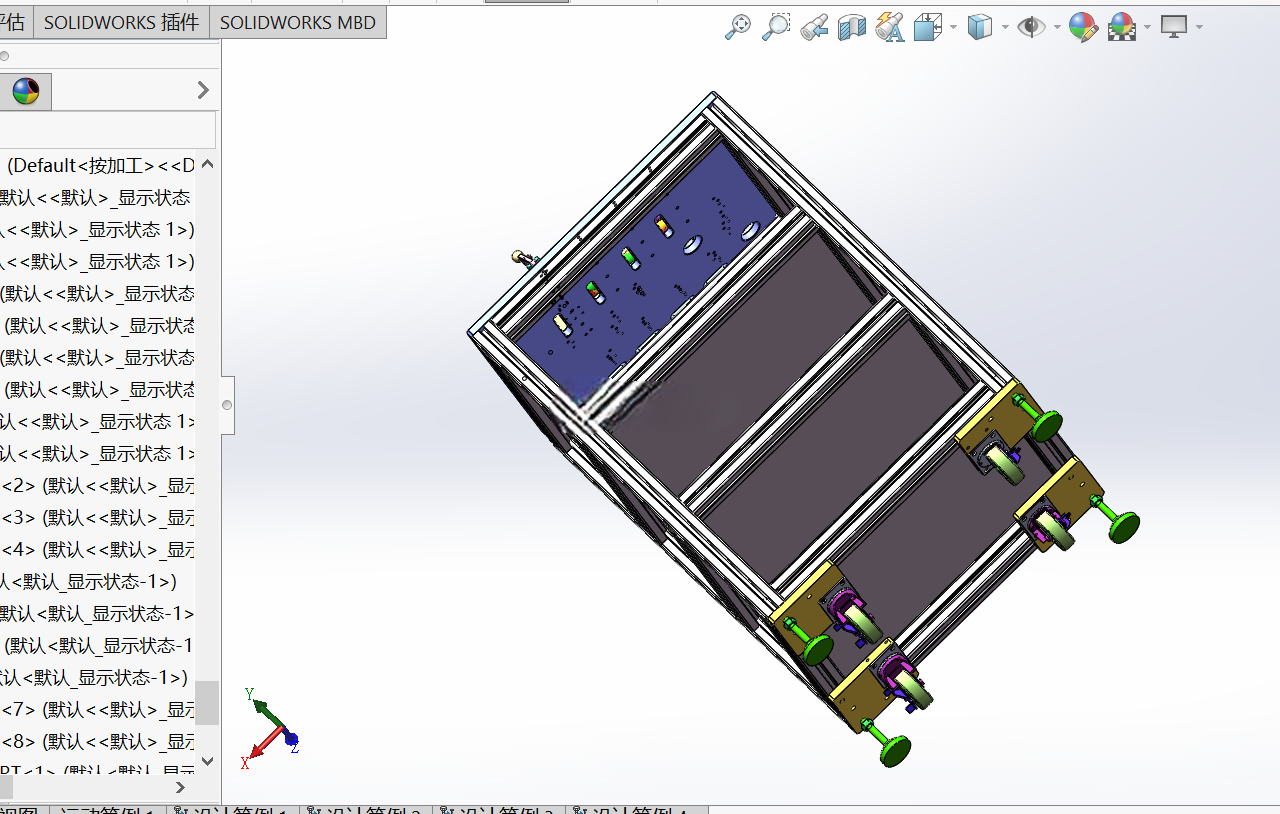

　　夹紧单元的操作端采用手拧式调节结构，操作人员不需要额外使用扳手等工具，直接旋转手柄即可调整夹紧行程，夹紧力可以通过手柄的旋转圈数直观控制，避免夹紧力过大导致薄壁工件变形，或者夹紧力不足导致加工过程中工件移位。框架的上层预留了安装拓展面板的位置，可以根据使用需求安装定位挡块、气动管路走线槽、检测传感器支架等附件，比如在用于机加工工位时，可以在面板上安装定位销作为工件的粗定位基准，工件放置后直接推动夹紧单元即可完成装夹，不需要反复找正位置；在用于装配工位时，可以在框架侧面安装物料盒挂架，放置装配需要的螺丝、小零件，减少操作人员取料的移动距离。从设计细节来看，整套夹具没有采用复杂的传动结构，所有运动部件都是标准件，夹紧单元的导杆采用耐磨铜套导向，长期使用后出现磨损只需要更换铜套即可，不需要整体更换夹紧模块，维护成本极低；框架底部的四个角预留了调平脚轮的安装位置，既可以在需要移动工位时安装脚轮推动整个夹具转移，也可以安装固定调平脚杯，在固定工位使用时调整框架水平度，避免因为框架倾斜导致工件装夹定位出现偏差。

　　在实际应用中，这类夹具可以覆盖电子零部件小零件加工、小型五金件装配、实验室样件检测等多个场景，不需要针对每一款工件单独制作专用夹具，对于多品种小批量的生产车间来说，可以大幅降低工装夹具的制作成本，减少工装存放的空间占用，同时降低操作人员的调机难度，新员工经过简单培训即可独立完成换型和装夹操作，不需要具备专业的夹具设计和调机能力。设计过程中特意规避了传统夹具夹头不可更换的问题，所有与工件接触的部位都做了可替换设计，哪怕压块出现磨损或者磕碰损伤，只需要更换对应压块即可，不会因为局部损坏导致整套夹具报废；同时框架采用铝型材搭建的另一个优势是可以根据后续的生产需求拓展框架尺寸，比如需要装夹更长的工件时，只需要更换对应长度的铝型材，拼接延长框架即可，不需要重新制作整套夹具体，延长了工装的整体使用寿命。
