小型斜切冲切工装结构设计

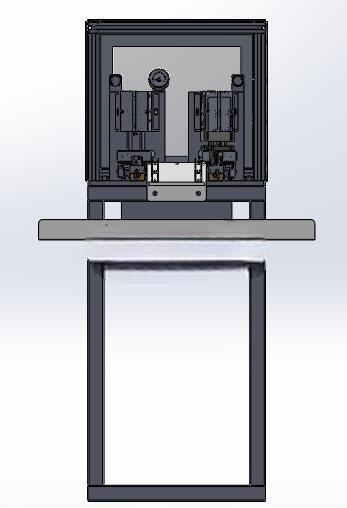

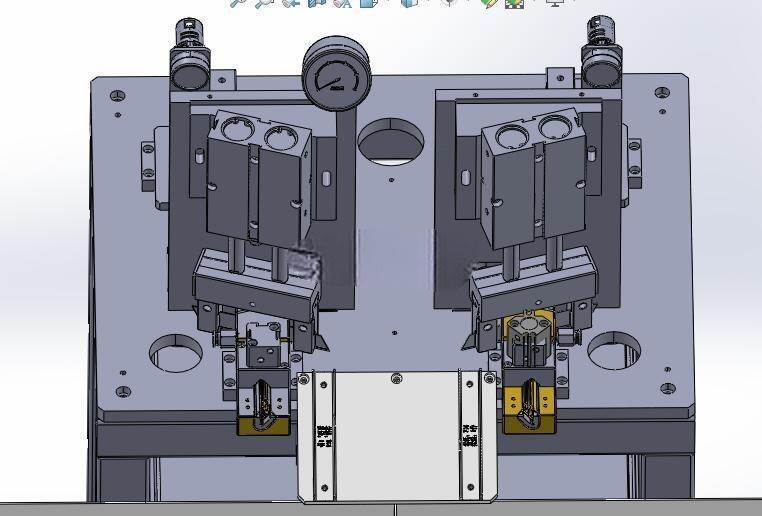

　　设备的核心冲切单元采用对称式双模组布局，两侧的冲切执行组件分别对应工件两侧的斜角裁切需求，中间为工件定位型腔，操作人员将待加工工件放入定位型腔后，安装在定位点位的感应元件会检测工件是否放置到位，确认到位后触发控制逻辑，驱动气缸带动安装了美工刀片的冲切模组完成进给冲切动作，整个裁切过程不需要人工手动对位，也不需要额外的压紧操作，定位型腔的轮廓与待加工工件外形完全匹配，可限制工件在冲切过程中的X、Y向位移，避免裁切过程中工件移位导致的斜角尺寸偏差。在3C电子小零件、包装辅料、小型塑胶件的批量加工场景里，斜角裁切工序一直是容易出现精度偏差、效率瓶颈的环节，这款斜切冲切工装正是针对这类小尺寸工件的斜角加工需求开发的专用工位设备。从结构布局来看，设备整体采用台式落地结构，上部为冲切执行工位，下部为机架支撑部分，整体占用空间紧凑，可直接嵌入现有生产线的工位间隙，也可作为独立工位单独布置，不需要额外预留过大的安装空间，适配中小批量加工车间的灵活排布需求。

　　从设计思路层面，这款工装没有采用复杂的伺服进给结构，而是选用气缸作为冲切动力源，一方面是因为小尺寸工件的斜角裁切所需冲切力较小，气缸的输出力完全可以满足美工刀片裁切塑胶、薄纸质、薄软质塑胶类工件的需求，另一方面气缸结构简单，后期维护成本低，车间普通设备维护人员即可完成密封件更换、行程调整等日常维护操作，不需要专业的电气调试人员介入。冲切模组上设置了行程调节手轮，可根据不同批次工件的裁切深度、斜角角度需求，微调冲切模组的进给行程与刀片安装角度，不需要更换整套模组即可适配小范围的产品规格变更，提升了工装的通用适配性。

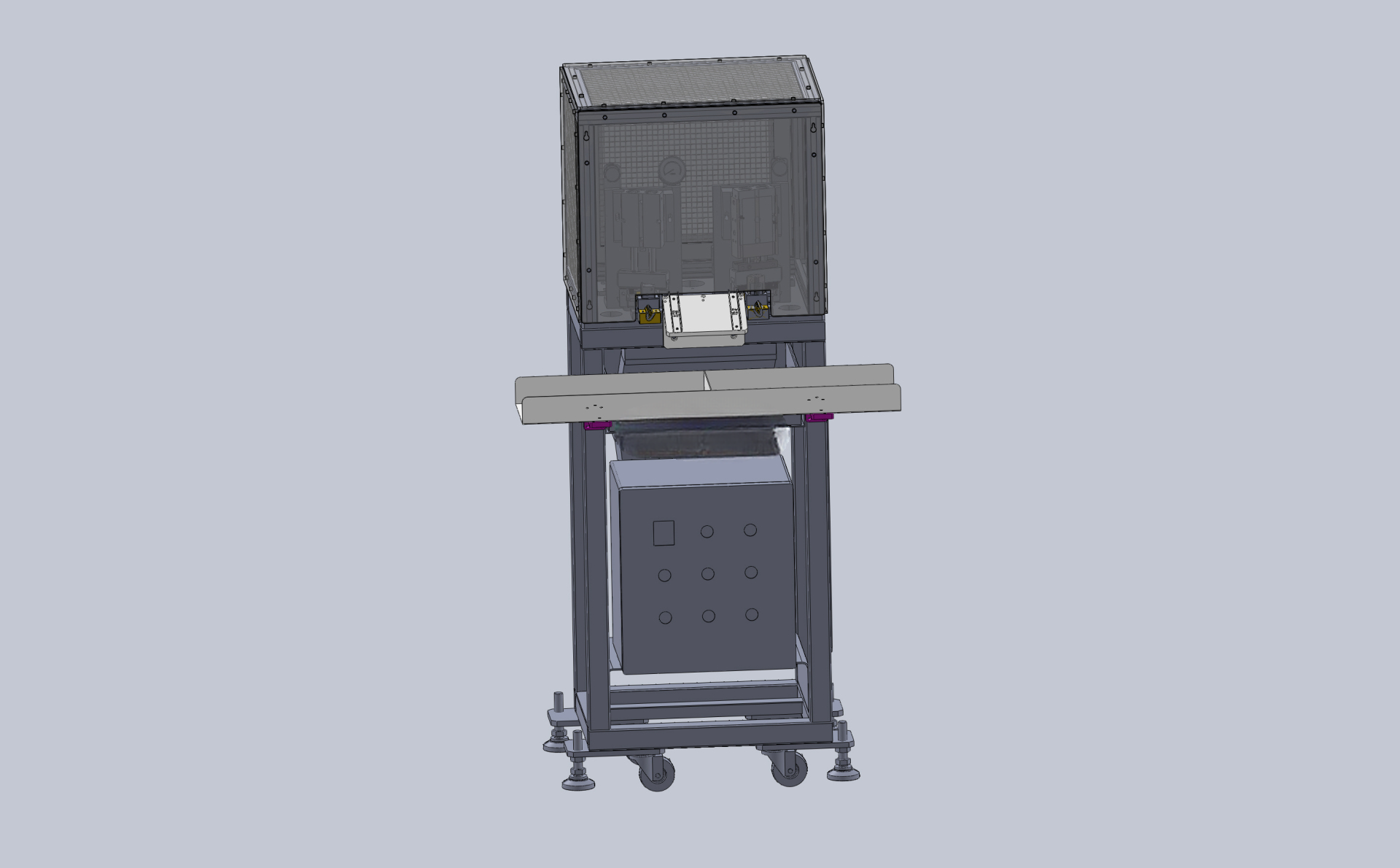

　　刀片采用标准美工刀片安装结构，刀片磨损后可直接更换市售标准美工刀片，不需要定制专用裁切刀具，大幅降低了设备的后期使用耗材成本。设备的下部机架采用方管焊接框架结构，上部工作台面为平整钢板加工件，冲切工位整体安装在工作台面上，机架的高度适配普通操作人员站立操作的人机工程需求，操作人员不需要弯腰或者抬臂即可完成工件取放操作，长时间作业的疲劳度更低。定位型腔采用可拆卸式设计，当需要加工不同外形的工件时，仅需更换对应轮廓的定位型腔块，调整对应刀片的角度与行程，即可快速完成工装的换型调整，换型时间控制在十分钟以内，适配多品种小批量的生产模式。

　　从安装边界来看，设备整体的外接接口仅包含压缩空气进气接口与感应元件的信号接线，不需要复杂的管线排布，进气端接入车间常规0.5-0.7MPa的压缩空气气源即可正常工作，不需要额外配置增压或者稳压设备，对车间配套设施的要求极低。冲切过程中，两侧的冲切模组同步动作，可一次完成工件双侧斜角的裁切加工，相比单工位依次裁切的加工方式，加工效率提升一倍以上，同时双侧同步冲切也避免了单侧受力导致的工件移位问题，裁切后的斜角断面平整，无毛刺、拉扯变形等缺陷，不需要后续的二次修边工序。设备的外围没有多余的突出结构，所有运动部件均布置在框架护罩内部，仅预留工件取放的操作窗口，可避免操作人员误触运动部件的安全风险，符合车间设备的安全防护要求。在实际生产应用中，这类小型斜切工装可替代传统的人工手持刀片裁切、台式砂轮机修斜角的加工方式，人工仅需完成工件取放动作，裁切精度由工装的机械结构保证，不同批次工件的斜角尺寸一致性可控制在±0.1mm以内，完全满足小型零件的装配尺寸要求，同时也避免了人工裁切过程中容易出现的割伤风险，改善了工序的作业安全条件。
