手机电池VHB胶自动贴合设备结构设计

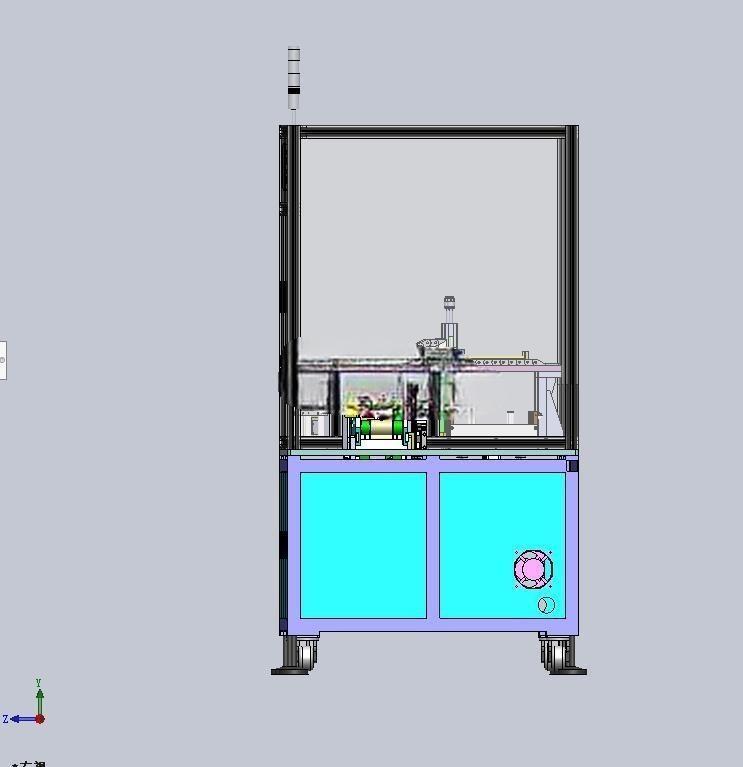

　　在消费电子3C制造的电池组装工段，VHB胶贴合是直接影响电池装配可靠性、整机防水防尘性能的核心工序，传统人工贴胶存在对位偏移量波动大、胶面褶皱、按压应力不均导致的电池表面凹痕等问题，且人工操作的节拍一致性差，难以匹配高速产线的产能需求，这款自动贴VHB胶设备正是针对手机电池贴胶工序的痛点开发的专用制程设备。设备整体采用铝型材搭建机架主体，底部配置可调节脚杯与万向脚轮，安装时可通过脚杯调整设备水平度，抵消车间地面的平整度误差，脚轮则方便设备在产线布局调整时快速移位，无需额外吊装作业，设备整体占地边界控制在长1800mm、宽1200mm、高1700mm范围内，可直接嵌入现有手机组装产线的线体间隙，无需对原有产线做大规模改造，适配多数3C组装车间的线体排布标准。

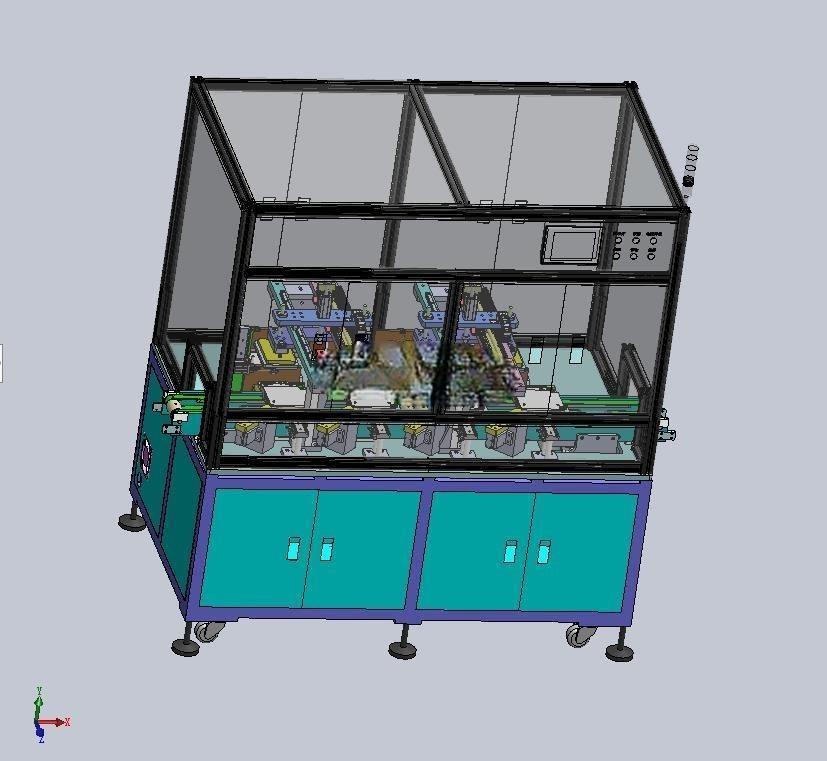

　　设备上部设置透明亚克力防护围罩，既可以隔绝设备运行时的运动部件与操作人员的直接接触，满足设备安全防护要求，又能让现场运维人员直观观察内部各工位的运行状态，出现卡料、对位偏差等异常时可快速定位故障点，围罩侧面预留操作检修门，日常维护时无需拆除整个围罩即可完成易损件更换、参数微调等操作。设备设置两组独立的VHB胶供料位，采用卷料上料的方式，供料端配置张力控制机构，可根据胶带走料速度实时调整放卷张力，避免VHB胶离型纸拉扯断裂、胶面拉伸变形的问题，同时两组供料位可实现不停机换料，当其中一卷料耗尽时，设备可自动切换至另一组供料位继续作业，减少停机待料时间，适配产线连续生产的需求。

　　胶贴取料采用真空吸贴模组，吸头根据VHB胶的外形定制仿形结构，吸孔排布避开胶面的易粘区域，取胶时通过负压均匀吸附胶面，避免局部应力集中导致胶面弯折，取胶后模组自带胶面检测传感器，可识别胶面是否存在缺角、褶皱、离型纸未剥离等异常，异常品会直接排入废料收集盒，不会流入下一贴合工位。贴合工位配置高精度伺服定位平台，电池载具采用仿形定位槽，可根据不同型号的手机电池快速更换载具板，换型时间控制在15分钟以内，贴合时压头采用软质硅胶材质，压合压力通过伺服电缸精准控制，压力调节范围覆盖10N-50N，可根据不同厚度的VHB胶调整压合参数，保证胶面与电池表面完全贴合，无气泡、无翘边。设备还集成了自动刮小电池VHB的机构，在胶贴初步贴合后，刮胶模组采用柔性聚氨酯刮条，沿电池表面做匀速平移动作，刮除胶面与电池之间残留的气泡，同时保证胶边的贴合平整度，刮条的下压量可通过微调机构精确调整，避免刮压力度过大损伤电池表面的绝缘层。设备的控制元件集中布置在下部的电气柜内，电气柜采用分层排布设计，强电、弱电元件分舱安装，减少电磁干扰对传感器信号的影响，柜内配置散热风扇与温度传感器，当柜内温度超过设定阈值时自动启动散热，保证电气元件长时间运行的稳定性。

　　设备的操作面板布置在围罩前端的倾斜面上，符合人体工程学操作高度，操作人员无需弯腰即可完成参数设置、状态查看、手动调试等操作，面板旁设置三色警示灯，可通过不同颜色的灯光提示设备运行、待机、故障等状态，现场人员可快速识别设备工况。从结构设计逻辑来看，这款设备的各功能模组采用模块化设计思路，供料模组、取胶模组、贴合模组、刮胶模组均为独立安装单元，通过螺栓固定在机架的安装底板上，后续若需适配更大尺寸的电池贴胶需求，可单独更换对应模组，无需重新设计整个机架，大幅降低后续改型的设计与加工成本。各运动轴均采用伺服电机搭配精密直线导轨的传动方案，重复定位精度可达±0.02mm，完全满足手机电池贴胶的对位精度要求，导轨部位配置防尘罩，可阻挡车间内的粉尘、胶屑进入导轨滑动面，延长导轨的维护周期与使用寿命。气路布置采用线槽集中收纳，每个气动元件的供气支路都单独配置调压阀与节流阀，可单独调整每个气动动作的压力与速度，避免不同气路之间的压力干扰，保证吸胶、压合、刮胶等动作的稳定性。
