多段驱动辊筒式木板输送辊台结构

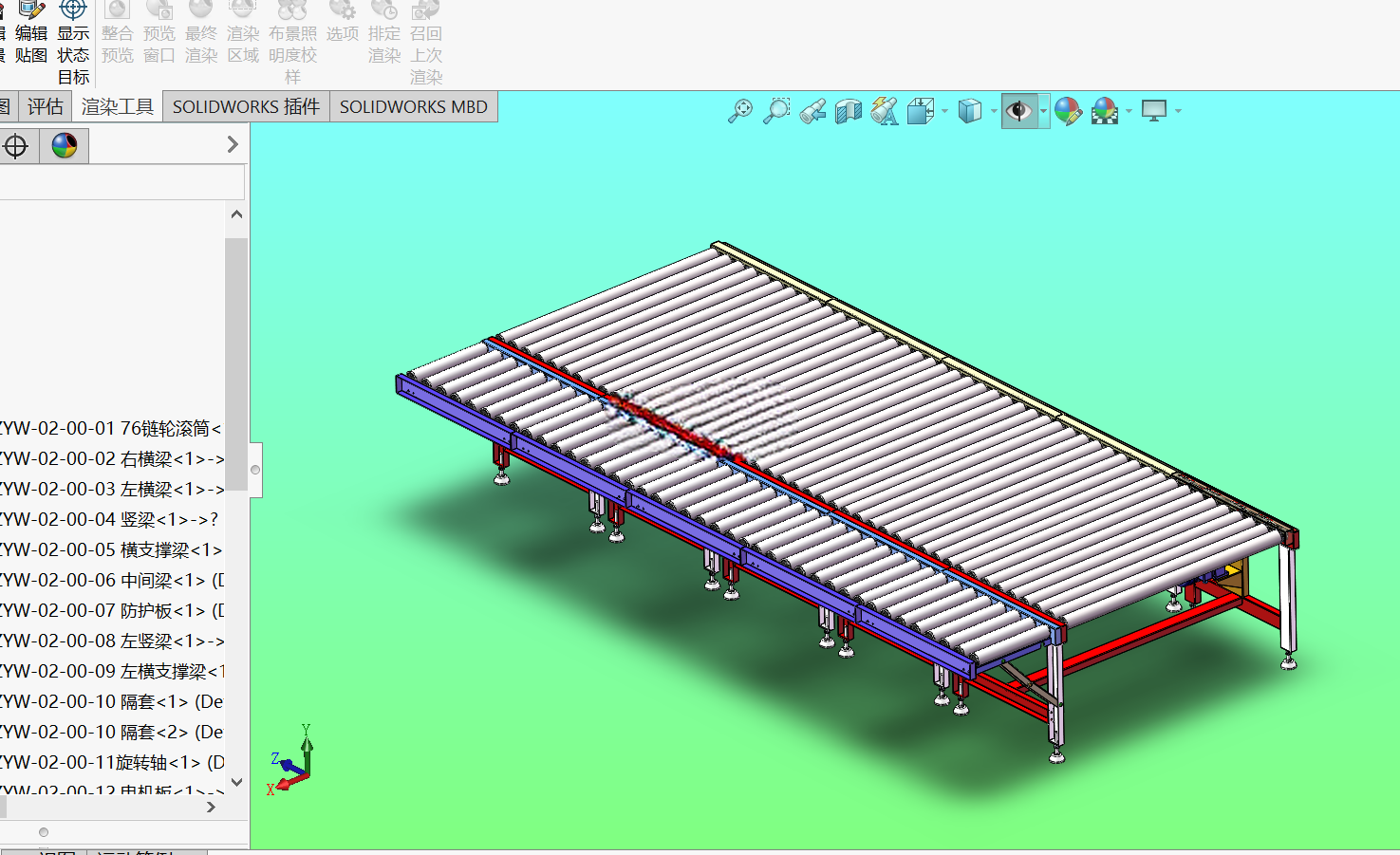

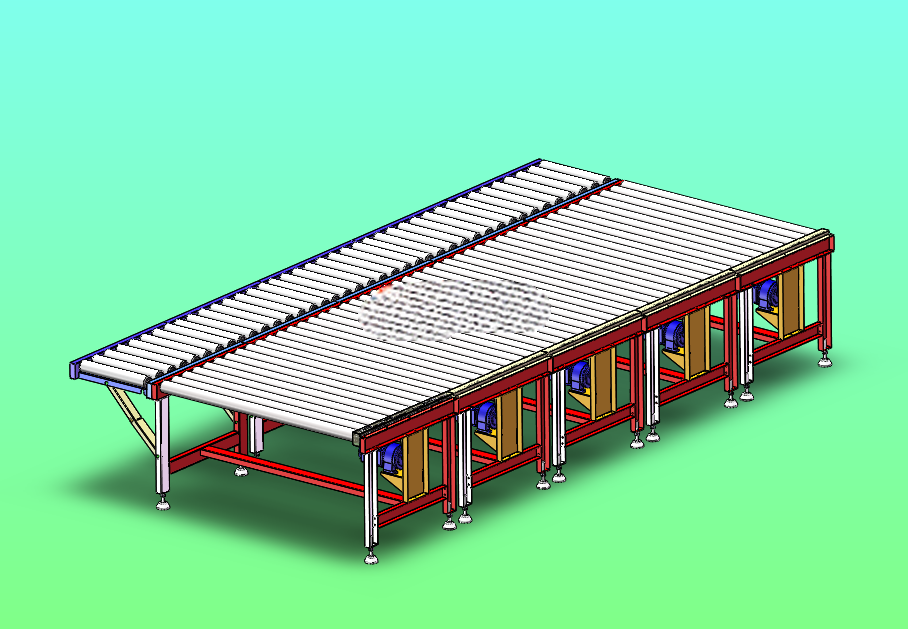

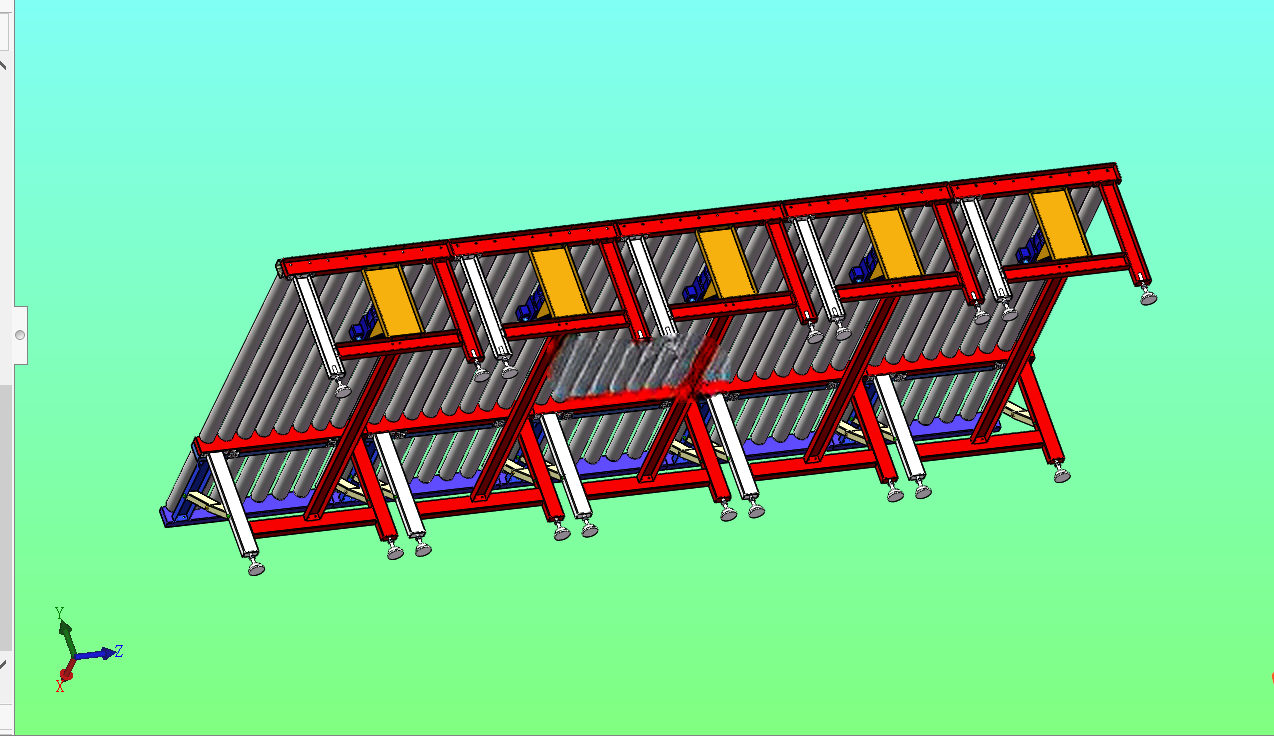

　　设备整体采用分段式模块化机架设计，单段机架采用标准矩形钢管焊接成型，支腿配置可调脚杯，可根据车间地面实际平整度调整支腿高度，保证整条输送线的辊面水平度偏差控制在合理范围内，避免板材输送过程中出现跑偏、卡滞问题；机架侧面预留标准安装孔位，可根据车间产线布局需求灵活拼接多段单元，拓展输送线总长度，也可根据工序需求在对应位置加装挡停机构、定位挡块、扫码检测组件，满足不同工位的工艺对接要求。这款辊式输送设备主要面向人造板加工、实木备料、板式家具生产车间的工序间物料转运场景，可衔接开料机、砂光机、封边机、纵横锯等多台木工加工设备，承担待加工板材、半成品板件在不同工位间的水平输送任务，替代传统人工抬板转运的作业模式，降低车间物料搬运的劳动强度，同时减少人工搬运过程中板材表面磕碰、划伤的概率，适配常规尺寸的刨花板、密度板、实木板、生态板等多种板式工件的输送需求。

　　输送面采用密集排布的镀锌无动力辊筒作为承载构件，辊筒间距经过针对性核算，可保证最小幅面的板材在输送过程中至少有三根辊筒同时接触支撑，避免小板件卡入辊筒间隙，辊筒表面做镀锌钝化处理，具备基础的防锈耐磨性能，长期接触木质板材的木屑、粉尘也不易出现表面锈蚀问题；每段辊筒组配置独立的驱动单元，驱动电机通过链传动结构带动对应段的辊筒同步转动，多段驱动的设计可根据产线节拍需求单独调整对应段的输送速度，也可在某段出现卡料、检修状态时单独停机，不影响其他段的正常输送作业，减少产线停机影响范围。

　　设备的张紧机构布置在机架端部的驱动侧，采用可调式张紧座结构，可通过调整螺栓位置改变传动链轮的中心距，补偿链条长期运行后的磨损伸长量，保证传动过程中链条张紧度合适，避免出现跳齿、传动异响问题；改向辊组布置在线体的转角衔接位置，可根据产线布局需求调整辊筒的排布角度，实现板材的90度转向输送，适配不同走向的车间产线布局。从安装边界来看，单段输送单元的宽度可根据常用板材的幅面做适配调整，常规配置下可覆盖1220mm标准宽度板材的输送需求，线体总高度可根据对接设备的工作台面高度做定制调整，保证输送面与对接设备的工作台面齐平，方便板材的顺畅过渡；设备底部支腿的可调行程可满足±50mm的高度调整范围，适配不同平整度的车间地面安装需求，机架侧面预留的走线槽可容纳驱动电机的动力线、检测元件的信号线，避免线缆外露被木屑剐蹭、积尘，提升设备长期运行的安全性。

　　在结构设计阶段，针对木工车间粉尘大、木屑多的作业环境，所有传动轴承均采用带密封盖的深沟球轴承，可阻挡木屑、粉尘进入轴承内部，延长轴承的维护周期；驱动单元外侧加装可拆卸的防护盖板，既可以避免操作人员接触运转的传动部件引发安全风险，也可以阻挡大量木屑堆积在链条、链轮位置，日常维护时只需拆下防护盖板即可清理积尘、加注润滑脂，维护操作便捷。辊筒的安装采用快拆式轴座结构，当单根辊筒出现磨损、变形需要更换时，无需拆解整段机架，只需拆下对应辊筒两端的轴座卡簧即可抽出辊筒完成更换，大幅降低后期维护的时间成本。线体的支撑斜撑布置在机架的进料端与分段衔接位置，可提升长距离输送线的整体结构刚性，避免长期承载重型板材时机架出现变形、下沉问题，保证辊面的平面度长期稳定。
