转盘式PCB电池正负极焊锡作业设备

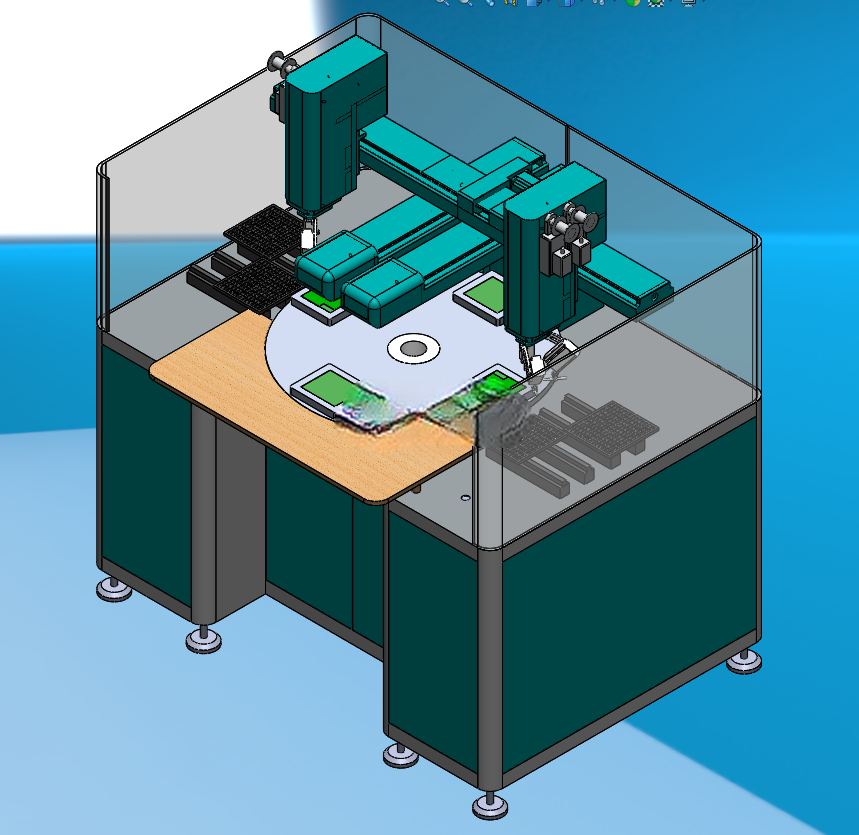

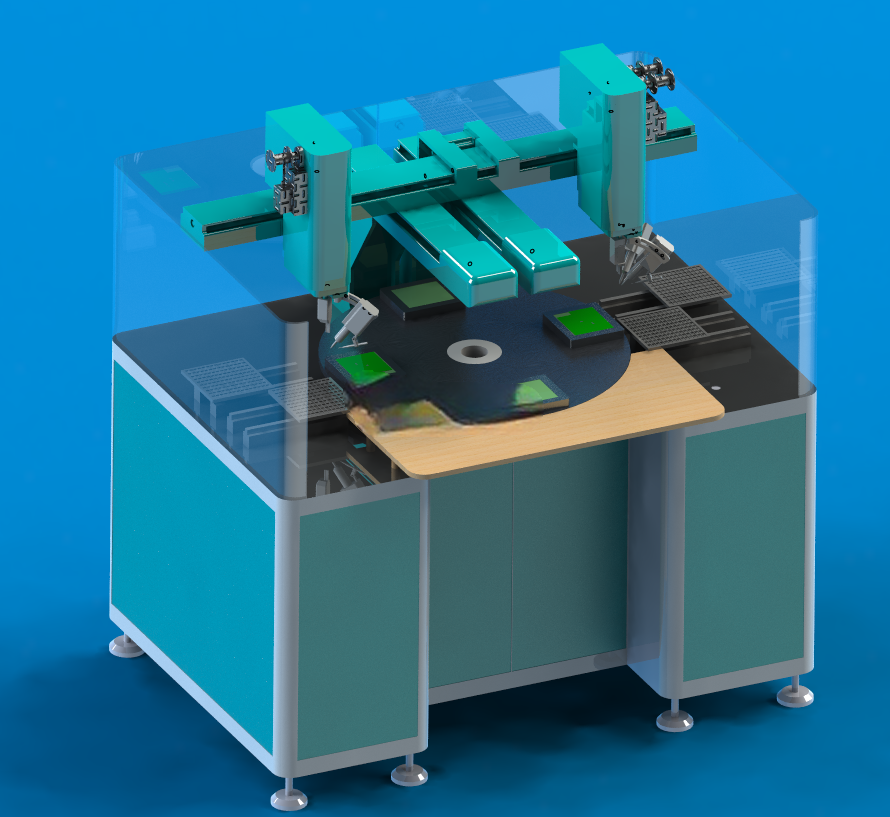

　　在消费类电子PCB板组装产线里，纽扣电池、小型软包电池的正负极导电片焊接一直是工位节拍卡壳的重灾区——早期单工位焊锡设备需要人工完成上下料、对位、焊锡、取件全流程，单人单工位每小时产出不足120件，且人工对位偏差容易导致虚焊、焊锡溢出污染PCB焊盘，后续返修率居高不下。这款转盘式焊锡设备就是针对这类小尺寸PCB电池焊接场景开发的多工位并行作业设备，采用圆形转盘作为工位流转载体，沿转盘圆周均匀分布上料定位、预压固定、双工位焊锡、冷却下料四个作业位，转盘每次旋转90度即可完成四个工位的同步流转，相比直线式流水线布局，占地面积压缩近40%，工位间流转无多余直线导轨空行程，节拍衔接更紧凑。

　　从结构设计逻辑来看，设备底部采用方通焊接机架作为承载基础，机架底部配置可调脚杯，可适应车间地面15mm以内的高度差，调平后机架整体平面度控制在0.2mm/m范围内，避免转盘长期运行出现偏磨。机架外围配置透明亚克力防护围挡，高度1200mm，既可以阻挡焊锡过程中产生的锡渣飞溅，也不会遮挡操作人员观察工位作业状态，围挡对应上料位预留200mm宽的操作缺口，缺口处配置安全光栅，操作人员手部伸入上料区域时设备会自动暂停转盘旋转与焊锡头动作，避免机械伤害。

　　核心作业单元里，送锡机构采用步进电机驱动送锡轮，送锡速度可在0.5mm/s-15mm/s区间无级调节，送锡导管出口距离焊锡头的位置可通过燕尾槽滑台微调，送锡量重复精度控制在±0.1mm，适配0.6mm-1.2mm直径的无铅焊锡丝，送锡过程中配置的破锡结构可提前在焊锡表面压出微孔，减少焊锡熔化时的助焊剂飞溅。焊锡头组件搭载在十字伺服滑台上，X轴行程300mm、Y轴行程200mm、Z轴行程100mm，重复定位精度±0.02mm，焊锡头的安装角度可通过万向调节座在0-45度范围内手动调整，适配不同倾斜角度的焊盘作业需求，焊锡头的加热温度可在0-450摄氏度区间设置，温度控制精度±2摄氏度，可适配不同焊锡熔点与PCB板材耐温要求。

　　转盘上的工装定位座采用快换式设计，针对不同尺寸的PCB板与电池规格，仅需更换定位座上的仿形托块即可完成换型，换型时间不超过15分钟，每个定位座上都配置弹性压爪，PCB与电池放置到位后压爪自动压紧，避免转盘旋转过程中工件移位。电极片抓取机构集成在焊锡工位旁，采用真空吸嘴与气动夹爪复合设计，针对轻薄的导电片可采用真空吸取方式取料，针对厚度较大的连接片可切换夹爪夹取模式，取料与放料的位置可通过示教方式快速设定，取料重复定位精度±0.05mm，可稳定完成电极片从料仓到PCB焊位的转移，无需人工摆放电极片。

　　设备的安装边界方面，整机外形尺寸控制在长1400mm、宽1200mm、高1600mm范围内，无需额外预埋地基，放置在普通车间环氧地坪上调平脚杯即可投入使用，设备总气源接口为6mm快插接口，工作气压要求0.5MPa-0.7MPa，供电采用220V单相交流电，整机额定功率2.5kW，无需额外配置工业冷水机，焊锡头采用风冷散热即可满足连续作业温度要求。实际产线应用中，单台设备仅需一名操作人员在上料位完成PCB与电池的摆放，其余焊接、送锡、电极片放置、下料流程全部自动完成，每小时稳定产出可达450件以上，焊接良率稳定在98.5%以上，相比人工作业模式可减少3名焊接工位操作人员，同时避免人工焊接带来的焊锡烟雾直接吸入风险，设备侧面预留的排烟接口可直接对接车间焊锡烟雾净化系统，改善作业环境。

　　从结构建模的细节来看，所有运动部件的走线都采用坦克链防护，避免线缆长期往复运动出现磨损，转盘驱动采用凸轮分割器搭配异步电机，转盘旋转到位后的定位精度±0.03mm，无累计间隙，可保证每个工位的作业位置一致性。焊锡头位置配置锡渣收集盒，可承接焊接过程中滴落的多余锡渣，日常清理仅需抽出收集盒即可，无需拆解设备防护结构。下料位配置倾斜导料槽，焊接完成的工件随转盘旋转到下料位后，压爪自动松开，工件沿导料槽滑落到下方的接料盒中，无需人工取件。
