双工位龙门式箱体自动搬运作业设备

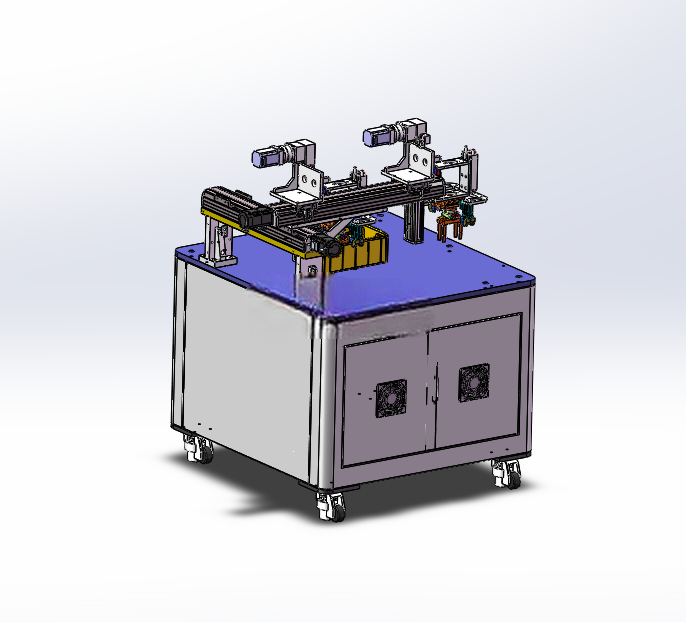

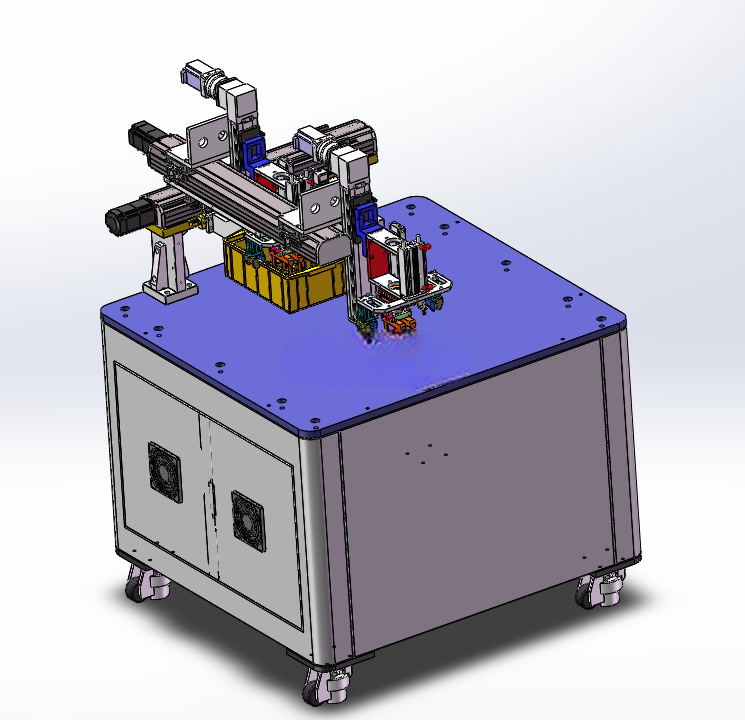

　　从整体布局来看，设备采用下柜体加龙门移栽轴的分层结构，底部柜体采用方管焊接框架做主体承重，外覆1.5mm厚冷轧钢板做防护，柜体底部配置4个福马轮，既可以在产线布局调整时方便推移，到位后旋转支撑脚就能实现设备调平固定，不需要额外打膨胀螺栓做地面固定，适配中小批量产线频繁换线的需求；柜体内部预留了电气元件安装层，可以放置伺服驱动器、IO模块、开关电源等控制元件，双开门的设计方便后期检修维护，门板上开有通风散热孔，避免柜内温度过高影响电气元件寿命。这套设备的设计初衷，是解决3C电子组装线、食品包装线、化工原料分装段、医药外包装工位长期存在的重复性箱体搬运动作痛点——这类工位的作业对象多为重量在5kg以内的纸箱、塑料周转箱，传统人工作业单班次重复抬放、转移动作可达上千次，不仅容易出现腰肌劳损等职业损伤，人工放置的位置偏差还会导致后续工位卡料、对位不准等问题，设备的落地就是为了替代这部分高重复、低技能要求的人工操作。

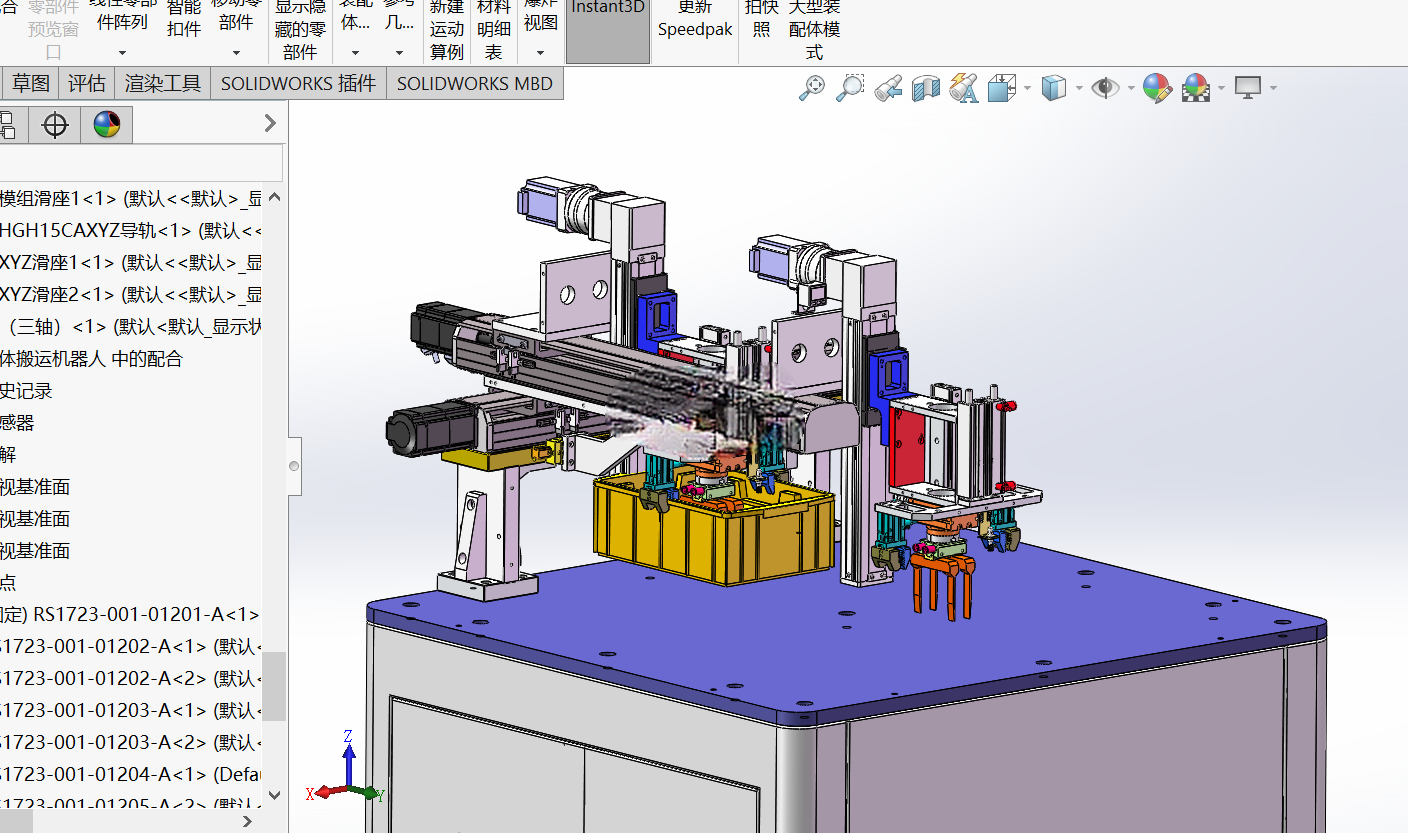

　　上部的移栽机构采用双直线导轨搭配同步带传动的龙门结构，X轴有效行程覆盖两个并排的工位位置，可以实现从进料工位到出料工位的全行程覆盖，相比单轴悬臂结构，龙门式的双侧支撑刚性更好，高速移动时的抖动量更小，移载定位精度可以控制在±0.2mm以内，完全满足箱体类物料的放置对位要求。抓取端配置了两组独立的夹取模组，既可以同时抓取两个小规格箱体提升作业效率，也可以通过调整夹爪间距适配不同尺寸的箱体，夹爪内侧贴有防滑橡胶垫，避免夹取过程中刮花箱体表面，同时增大摩擦力防止搬运过程中箱体滑落。

　　在功能逻辑设计上，设备预留了标准IO通讯接口，可以直接对接前端的开箱机、装箱工位，以及后端的封箱机、码垛工位的信号，不需要额外增加中转模块就能嵌入现有产线；设备的运行速度可以根据产线节拍做分段调整，空载移动时可以设置较高速度缩短空行程时间，带载移动时自动降低速度保证运行平稳，夹取和放置位置都可以通过触摸屏做参数微调，不需要修改机械结构就能适配一定尺寸范围内的箱体作业。安装边界方面，设备整体占地尺寸控制在1.2m长、0.8m宽的范围内，整体高度不超过1.6m，不会遮挡产线操作人员的视线，设备两侧预留了0.5m的维护空间就可以满足日常检修、夹爪更换的需求，不需要预留超大的安装场地，适合空间紧凑的中小规模生产车间使用。

　　在细节设计上，龙门轴的两端都配置了硬限位块和光电限位开关，防止伺服失控时轴体冲出导轨；夹取模组上配置了到位检测传感器，只有确认夹爪完全夹紧箱体后才会执行提升移动动作，避免物料脱落造成设备损伤或者物料损坏；设备的所有气管、线缆都采用拖链做收纳防护，避免移动过程中线缆拉扯磨损，延长元器件的使用寿命。相比传统的关节机器人搬运方案，这种龙门式的箱体搬运设备成本更低，针对平面内的两点或者多点往复移载场景的适配性更好，不需要做复杂的轨迹示教，操作人员只需要简单培训就能完成参数调整和日常操作，维护难度也远低于多关节工业机器人，非常适合标准化程度较高的箱体类物料搬运工位使用。
