食品装箱码垛自动化生产线设备结构

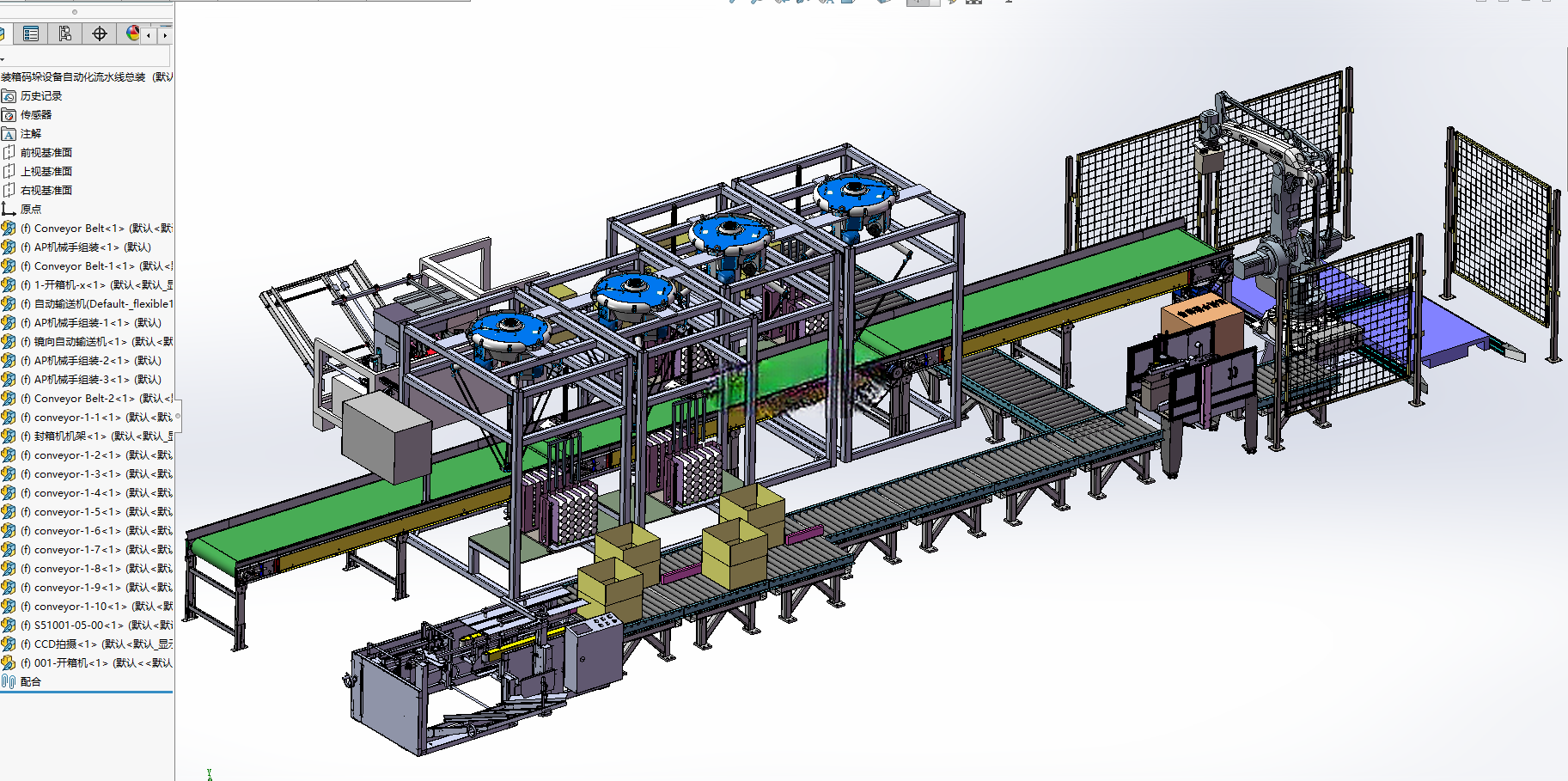

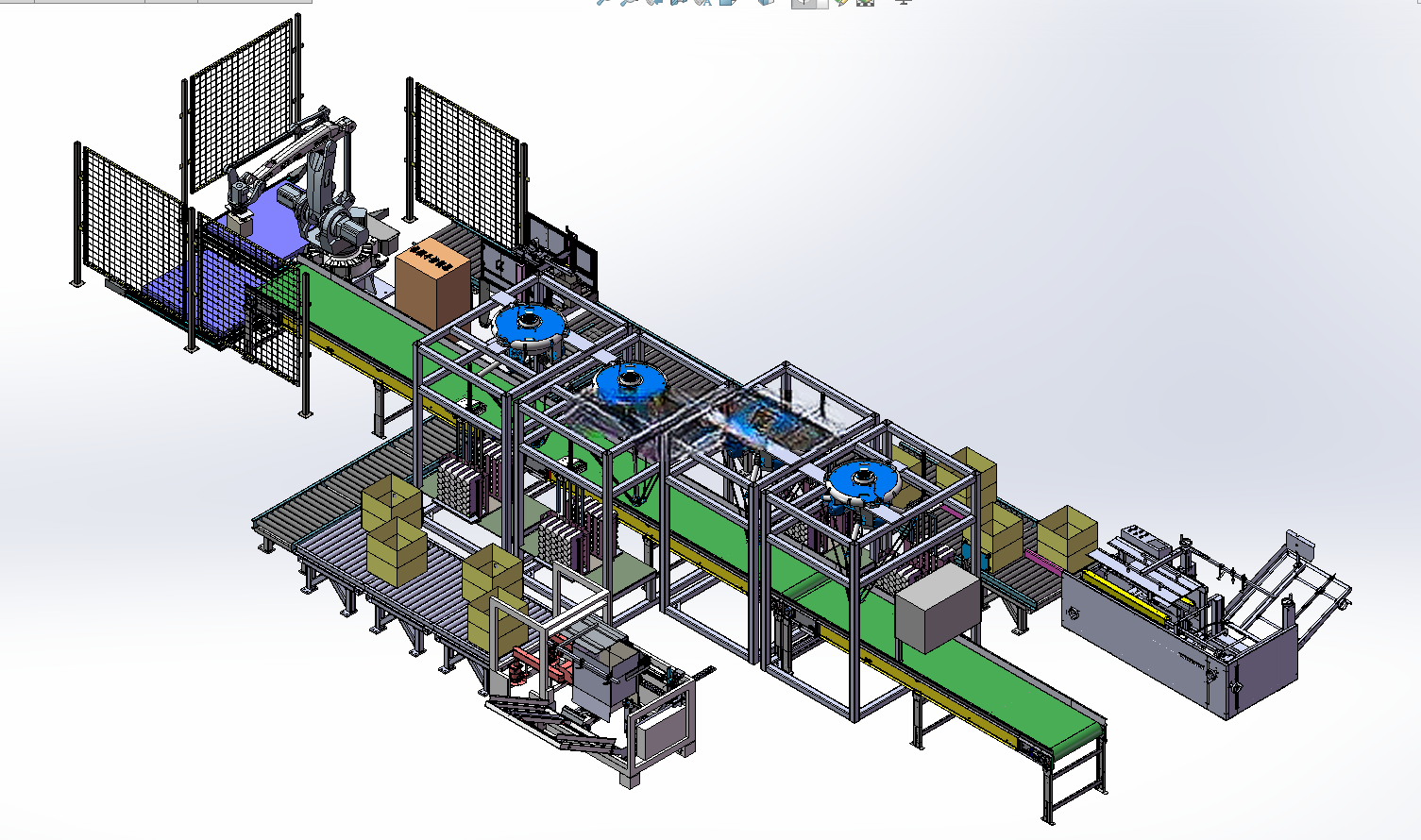

　　这套设备主要面向休闲食品、瓶装饮品、袋装烘焙产品的后段包装工序，适配食品生产车间从成品装箱到整垛入库的连续化作业需求，可直接对接前端包装线的出料端，替代传统人工开箱、装箱、码垛的重复劳作，适配食品车间洁净度管控要求，所有与箱体接触的结构件均做圆弧过渡处理，避免积尘残留，符合食品生产设备的卫生设计规范。设备整体采用框架式方通焊接结构作为承载基体，底部预留可调式脚杯安装位，可根据车间地面平整度调整整机水平，安装时需预留前端输送对接空间、侧面维护操作空间以及后端码垛机械手的运动回转半径，整机横向跨度适配常规标准瓦楞纸箱的开箱尺寸范围，纵向长度可根据产线节拍需求调整输送段长度，电控柜集成在设备侧方，无需额外外置安装柜体，减少车间布线工作量。

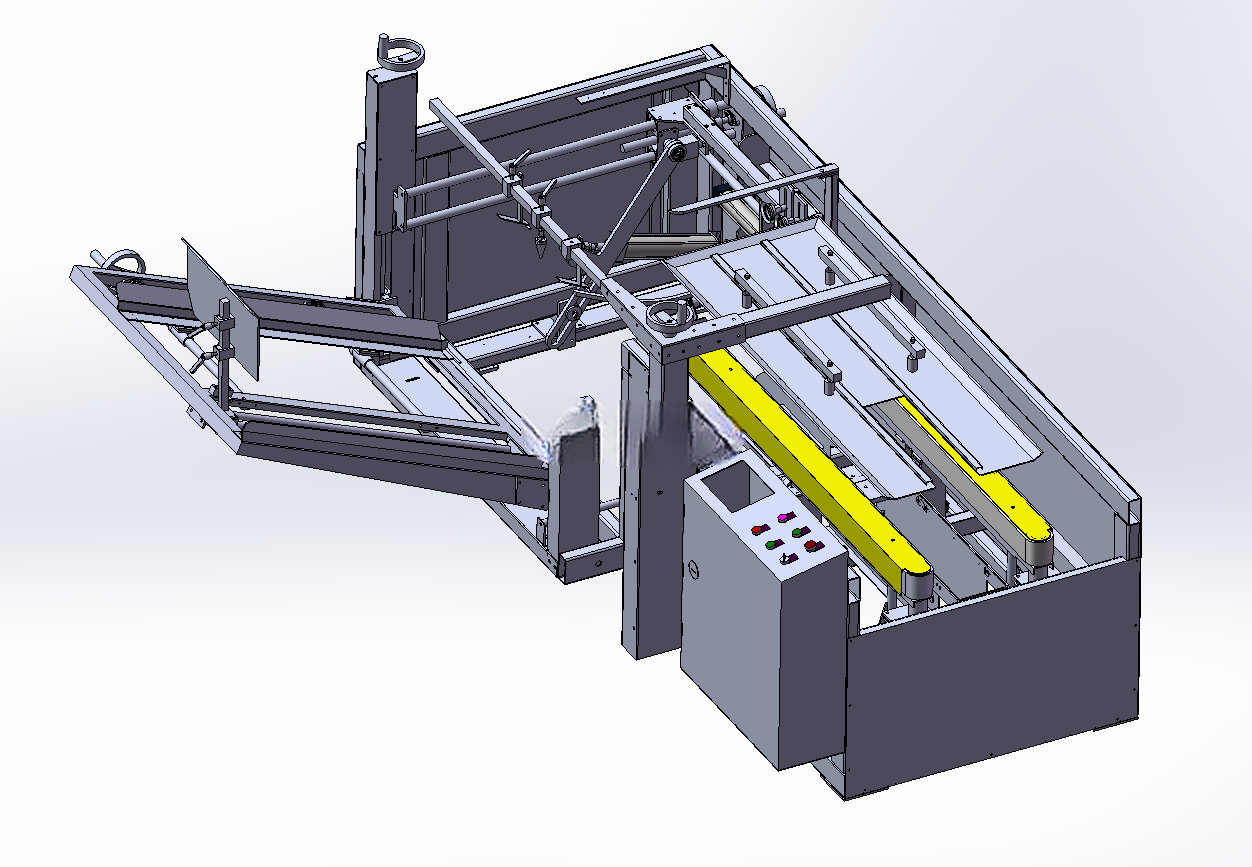

　　功能模块上，前段集成自动开箱机构，可将堆叠存放的扁平瓦楞纸箱自动吸开、折底、输送定位，替代人工开箱的重复动作，开箱速度可匹配前端产线的出料节拍，避免出现待箱堵料情况；中段为抓取集装工位，采用可调整间距的抓取治具，可适配不同规格尺寸的食品包装箱，抓取动作设置有缓冲行程，避免刚性接触压损箱内食品，装箱过程中设置有箱体定位挡停机构，保证每个箱体停位精度控制在毫米级，确保抓取装箱的位置准确率；码垛段采用六轴机械手作为执行部件，分两组工位切换完成码垛作业，左右两侧设置安全光栅防护，当人员误入作业区域时设备会立即触发停机保护，避免机械伤害风险，码垛垛型可根据仓储托盘尺寸调整，支持常见的标准食品仓储托盘码放规则，码垛完成后可直接对接AGV或者人工叉车转运至仓储区。

　　设计思路上，整体采用模块化拆分思路，开箱段、输送段、抓取装箱段、码垛段均为独立模块，可根据客户车间的实际场地布局调整模块拼接顺序，也可单独拆分某一模块对接现有产线，降低产线升级的改造成本；所有运动部件均设置有可拆卸的安全防护盖板，日常维护时可快速拆卸盖板检查传动部件状态，传动部位采用免维护的直线导轨与同步带传动，减少日常润滑维护的工作量，气路管线均采用拖链收纳布置，避免管线外露被运动部件剐蹭磨损，延长管线使用寿命。

　　设备的输送线采用双侧皮带输送结构，中间设置有可调宽度的导向栏板，可根据箱体宽度快速调整导向间距，换产时无需更换专用配件，仅需调整栏板位置与抓取治具的间距参数即可完成不同规格产品的换产适配，换产时间控制在半小时以内，适配食品行业多品类小批量的生产需求。控制逻辑上，各工位之间设置有传感器检测工位状态，当前段出现缺箱、堵料情况时，后端工位会自动降速等待，避免出现空抓、撞机情况，机械手码垛路径做了最优轨迹规划，减少无效运动行程，提升码垛作业效率，同时设置有垛型计数功能，码放完成指定层数后自动发出信号提示转运，无需人工计数核对。安装时需注意设备整体水平度调整，保证输送皮带运行不跑偏，机械手安装基座需做地脚螺栓固定，避免高速运动时出现设备晃动影响码垛精度，外接气源需配置稳压过滤装置，保证气动元件的供气压力稳定，避免气压波动导致抓取力不足出现掉箱情况。
