双层皮带输送接驳设备结构设计

　　这套双层皮带输送结构，主要面向生产车间内多工位间的短距离物料转运、工序间接驳场景，在冶金加工、煤炭分选、化工原料输送、电力配件装配、通用机械零部件加工产线中都有广泛适配空间。区别于常规单皮带输送设备，它采用上下两层独立皮带组布局，可同时实现两个流向的物料输送，或是同流向不同规格物料的分线输送，能在有限的车间占地空间内翻倍提升输送线的承载通量，尤其适合工位排布紧凑、车间横向空间不足的产线改造或新建项目。

　　从实际功能来看，上层与下层皮带组各配置独立的驱动单元，两组传动互不干扰，可根据前后工位的节拍需求分别调整输送速度，也可单独启停其中一层完成单线路输送作业。设备的张紧结构采用侧边可调式设计，运维人员无需拆解机架护板，仅通过侧边的调节螺栓即可调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量，降低日常运维的拆装工作量。改向辊轮采用密封轴承座安装，可适配多粉尘、少量切削液飞溅的车间工况，减少杂质进入轴承造成的卡滞磨损问题。

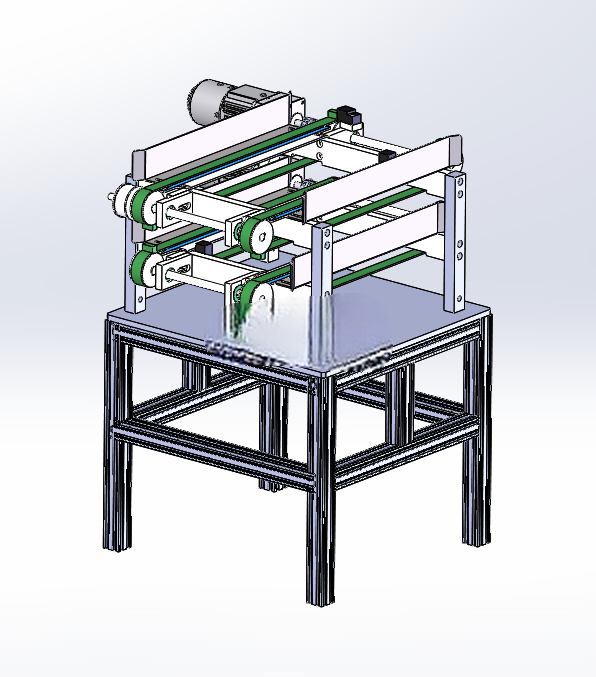

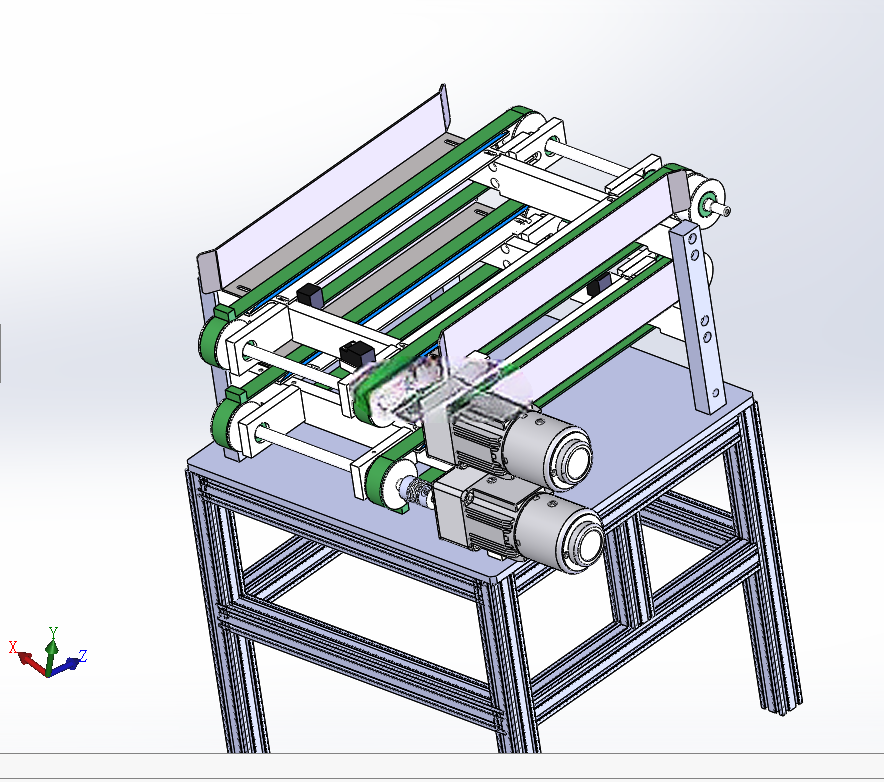

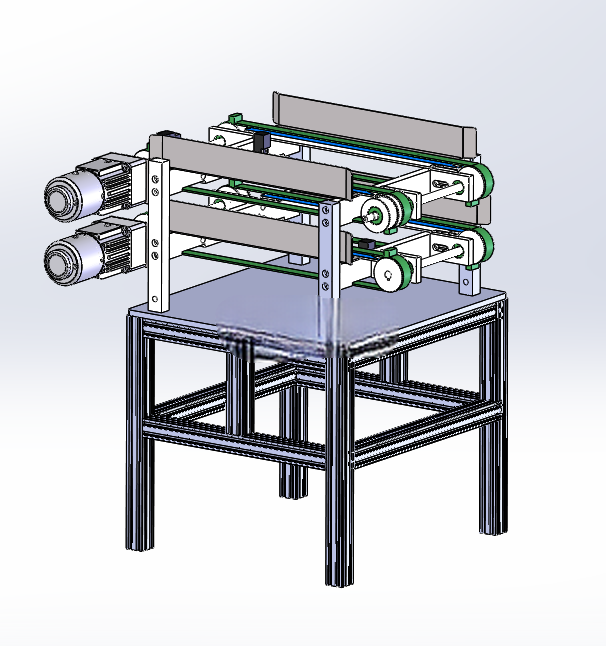

　　设计思路上，整套设备的支撑机架采用工业铝型材搭配角件拼接的框架结构，无需复杂焊接工序，加工组装时可根据现场实际安装空间灵活调整机架高度与长度，型材表面的阳极氧化层可抵御常规工况下的锈蚀与轻微磕碰，后期改造时型材也可重复拆解利用，降低产线调整的改造成本。两层皮带的侧边都配置了可调式导向挡边，可根据输送物料的宽度调整挡边间距，避免物料在输送过程中从皮带侧边滑落，挡边采用高分子耐磨材质，与物料接触时不会刮伤工件表面，适配表面质量要求较高的机加工件、装配半成品的输送需求。驱动单元采用卧式安装布局，电机与减速箱直接固定在机架端部的安装板上，传动路径短，动力损耗小，同时端部的安装板预留了足够的维护操作空间，更换驱动部件时无需挪动整线设备。

　　安装边界方面，这套输送设备的底部支撑腿配置了可调式脚杯，可适应地面存在30mm以内高度差的安装场景，安装时无需额外做地面找平处理，通过调整脚杯高度即可将机架台面调整至水平状态，保障皮带运行时不会出现跑偏问题。设备的整体宽度控制在常规输送线的适配范围内，可直接与市面上主流的单皮带输送线、顶升移栽机构、工位工作台完成接驳，无需额外定制过渡转接件。机架下层预留了足够的走线空间，驱动电机的线缆可沿型材内部的走线槽布置，避免线缆外露被物料剐蹭造成的安全隐患。设备运行时的皮带面高度可根据对接工位的高度调整支撑腿长度，适配从地面装配工位到高位加工工位的多种对接需求，两层皮带之间预留了足够的间隙，可容纳常规尺寸的工件通过，不会出现上下层物料干涉的问题。

　　从结构细节来看，皮带的承托面采用密集排布的托辊支撑，可避免皮带在承载较重物料时出现下凹变形，保障输送过程中物料的平稳性，不会因为皮带形变造成物料偏移、滑落。两端的改向辊轮做了腰鼓形加工处理，可在皮带运行过程中自动修正轻微的跑偏问题，减少人工调整皮带位置的频次。机架的横向与纵向都配置了加强横梁，即使在承载较重物料的情况下，机架也不会出现明显的晃动变形，保障长期运行的结构稳定性。
