汽车车门密封条喷涂烘烤一体设备

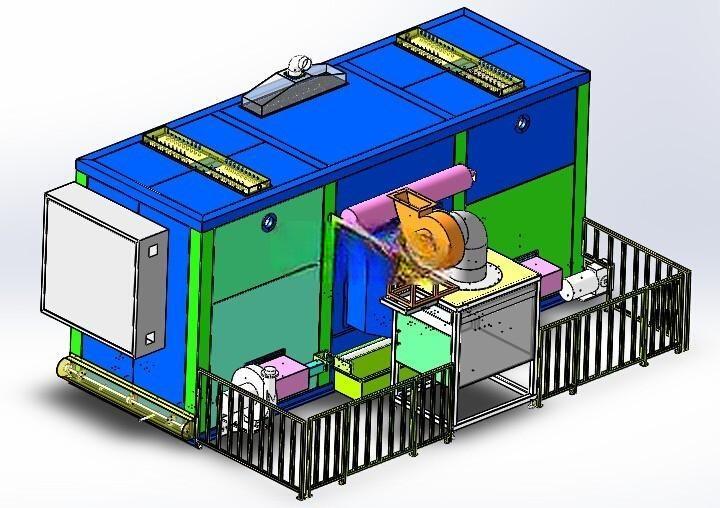

　　在汽车密封件生产的后处理工序中，密封条完成挤出、硫化成型后，表面需要喷涂功能性防护涂层，再经过恒温烘烤让涂层固化附着，这款设备就是针对车门密封条的该工序需求设计的专用处理设备，替代传统分散的喷涂工位与独立烘箱，解决工序间转运效率低、烘烤温度不均、喷涂废气无组织散逸的现场问题。设备整体采用钣金焊接框架作为主体承载结构，框架外侧覆盖可拆卸式钣金护板，方便后期维护内部管路与加热组件，整体安装边界需要预留左右侧开门操作空间、前端上下料工位空间以及顶部废气抽排管道的接驳位置，设备底部设置可调式支撑脚杯，可适配车间地面的水平度偏差，无需额外做预埋基础，直接放置在硬化车间地面即可完成安装调试。

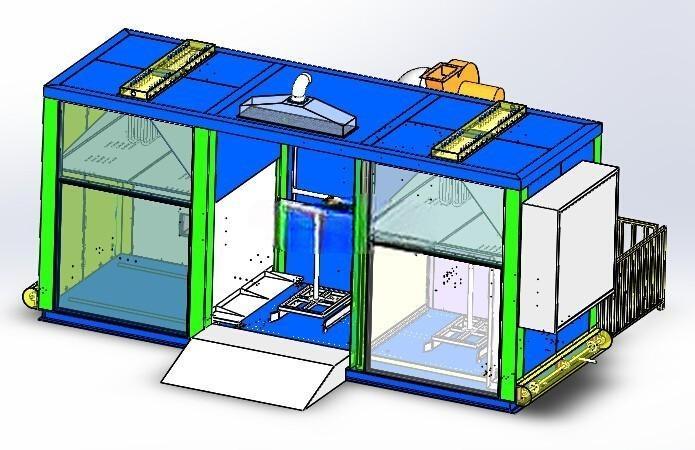

　　设备内部腔体划分为三个功能区域，左右两侧为独立的烘烤腔室，中间区域为喷涂作业区，这种双烘烤腔的布局设计，核心是匹配双挂料架的交替作业逻辑：当其中一个挂料架承载待处理密封条在喷涂区完成表面喷涂作业时，另一个挂料架可置于烘烤腔内完成涂层固化烘烤，两个工位交替循环，无需等待单批次工件完成全流程再上下料，大幅压缩工序间的等待空窗期，提升单工位的产出效率。烘烤腔的加热采用普通加热管作为热源，温度控制区间设定在150℃到180℃之间，这个温度区间是经过密封条涂层固化工艺验证的参数范围，既可以保证涂层在合理时间内完全交联固化，又不会因为温度过高导致密封条橡胶基材出现老化变形、性能衰减的问题；每个烘烤腔内部设置独立的温度检测点位，配合热风循环结构让腔体内各位置温度差控制在工艺允许范围内，避免出现局部温度过高烤坏工件、局部温度不足涂层固化不完全的质量问题。

　　中间的喷涂区域设置有工件挂架定位结构，挂料架到位后可自动锁定位置，保证喷涂作业时工件位置稳定，不会因为晃动出现喷涂厚度不均的问题；同时喷涂区域配套独立的抽气废气处理接口，可直接对接车间的废气收集管网，将喷涂过程中散逸的漆雾、挥发性废气及时抽走，避免废气扩散到车间作业环境中，满足车间职业健康与环保排放的相关要求。设备配置的两个挂料架具备旋转与移动功能，挂料架移动采用导轨导向结构，可在喷涂区与左右两个烘烤腔之间平稳切换位置，到位后自动触发位置信号，配合设备的逻辑控制完成工位切换；挂料架的旋转功能可以让密封条在喷涂过程中匀速转动，保证工件各个表面都能均匀接触喷涂介质，不会出现漏喷、涂层厚度差过大的问题，烘烤过程中保持低速旋转也能让工件各面受热均匀，提升固化质量。

　　从结构设计的合理性来看，这款设备把喷涂与烘烤两个关联工序整合在同一台设备上，省去了工件在喷涂工位与烘箱之间的人工转运环节，既减少了转运过程中工件表面被磕碰、未固化涂层被蹭脏的质量风险，也降低了操作工人的劳动强度；双腔交替作业的模式让设备的有效作业率比单腔设备提升近一倍，适合汽车零部件生产车间的批量连续生产场景。设备的管路与线路全部采用内置式排布，外侧护板将所有管线完全遮盖，既避免车间内的灰尘、油污落到管线表面加速老化，也让设备整体外观更规整，不会出现管线杂乱带来的安全隐患；设备的操作控件设置在前端易操作的位置，工人完成上下料后只需触发对应的开关，挂料架就会按照预设逻辑自动完成工位切换、烘烤计时等流程，操作门槛低，不需要工人掌握复杂的设备参数设置，经过简单培训即可上岗操作。
