自动锁垫片螺丝组装设备结构设计

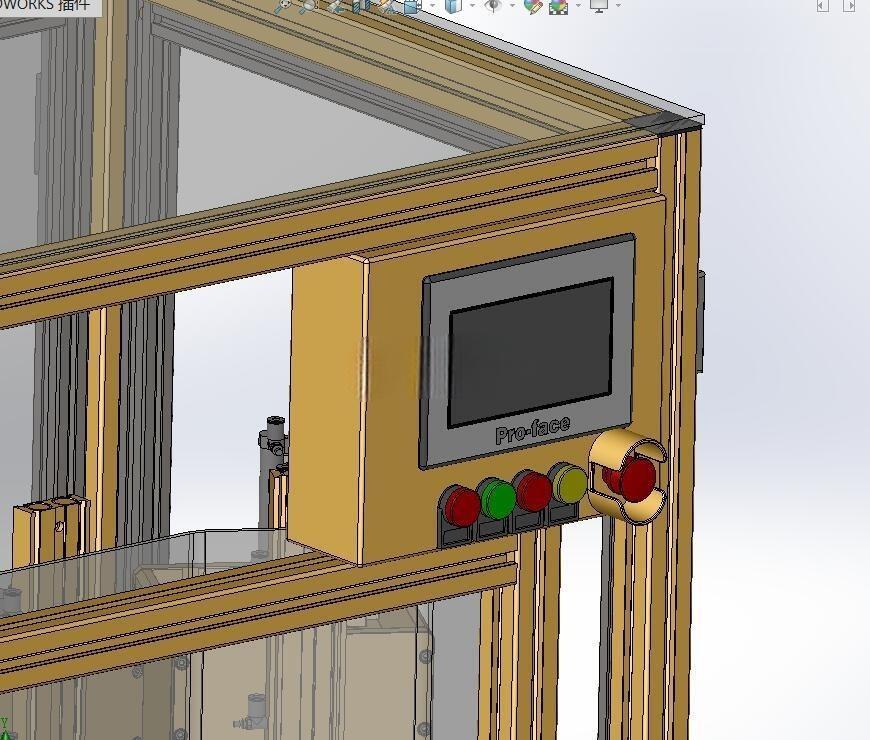

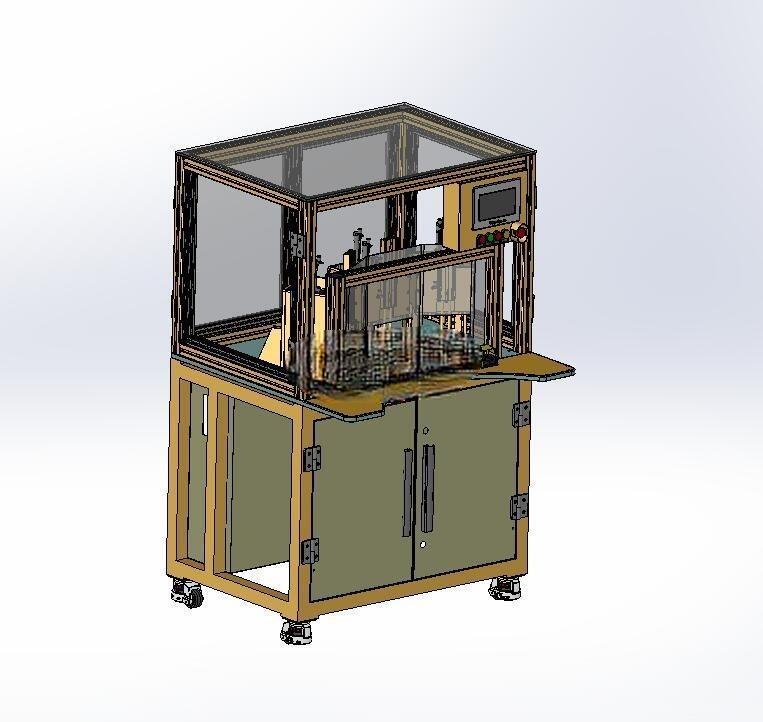

　　在消费电子、小五金零部件、低压电器配件的批量组装产线中，带垫片螺丝的锁付工序长期存在效率瓶颈：人工摆放垫片、对齐螺丝孔位的操作不仅耗时久，还容易出现垫片漏装、螺丝歪斜、锁付扭矩不均的问题，不良率随作业时长上升明显，这款自动锁垫片机正是针对这类工序痛点开发的专用锁付设备。设备整体采用铝型材搭建主体机架，底部预留可调脚杯安装位，可直接对接现有流水线的侧边工位，安装时无需对原有产线做大规模改造，机架上层预留电控元件安装区，可根据实际需求搭配扭矩检测、不良品分拣的扩展模块，整体占地宽度控制在1.2米范围内，纵深0.8米，适配多数中小型组装车间的工位排布要求。

　　核心锁螺丝组件集成在机架中部的安装板上，包含电动螺丝批与竖向驱动模块，驱动行程根据常用M2-M6规格螺丝的锁付深度做了限位设计，避免下行过深压伤工件表面。设备的送料路径采用错位式移动槽设计，螺丝与垫片经各自的振动盘排序后，在移动槽的对接工位完成预组合，组合后的带垫螺丝沿槽体输送至锁付位正下方，这里专门设计了可翻转止挡结构：电动螺丝批未下行时，止挡块在弹簧作用下保持水平，托住预组合好的带垫螺丝，避免其在移动槽惯性作用下偏移位置；当电动螺丝批下行接触螺丝头部时，止挡块受下压力作用绕转轴向下翻转，让开螺丝下行路径，待螺丝批完成锁付上行复位后，止挡块在弹簧复位力作用下回到水平位置，承接下一组待锁付的带垫螺丝，这套结构省去了额外的气缸驱动止挡的设计，减少了气动元件的故障点，同时缩短了锁付动作的等待节拍。

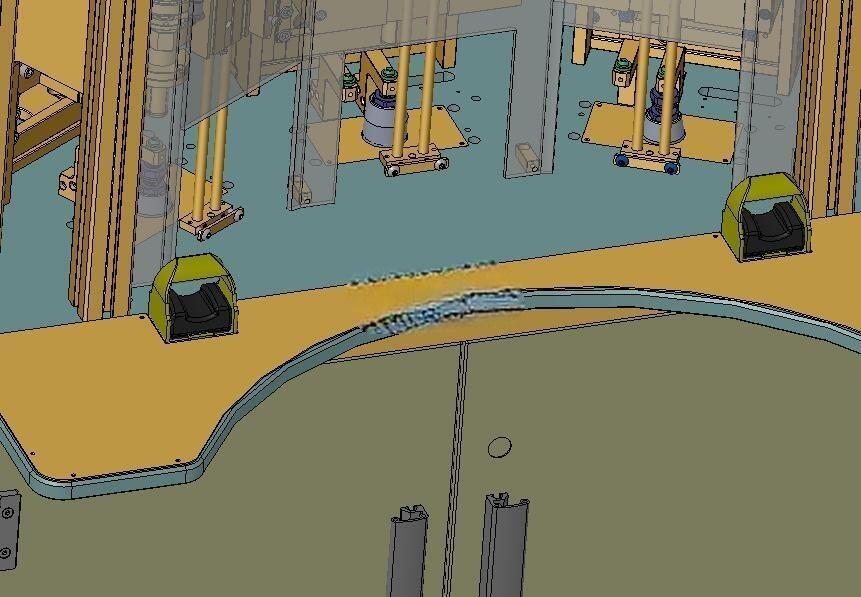

　　设备的工件定位台设置在锁付组件下方，采用快换式仿形治具，针对不同外形的待组装工件，只需更换对应定位治具即可切换生产型号，治具上预留的定位销孔与机架安装板的基准孔位对齐，更换后无需重新校准锁付坐标，换型时间可控制在10分钟以内。从结构设计的细节来看，移动槽的槽宽根据螺丝杆径与垫片外径做了分段设计，螺丝输送段槽宽略大于螺丝杆径、小于垫片外径，避免螺丝在输送过程中翻转，预组合段槽宽略大于垫片外径，保证垫片能顺利套入螺丝杆部，槽体表面做了硬质阳极氧化处理，降低螺丝输送过程中的摩擦阻力，减少卡料概率。电动螺丝批的安装座采用浮动式设计，可在小范围内自适应调整角度，即使工件孔位存在微小的加工误差，也能保证螺丝顺利导入孔位，避免滑牙问题。

　　设备的走线全部沿机架铝型材的内置槽布置，外侧加盖线槽盖板，避免生产过程中碎屑、灰尘落入线缆区域造成短路，各驱动模块的限位处都设置了硬限位块与缓冲胶垫，防止驱动模组超程运行造成结构损坏。在实际应用场景中，这款设备可单机作业，由人工上下料完成小批量多品种的带垫螺丝锁付，也可搭配自动上下料机械手、皮带输送线组成全自动组装单元，单颗螺丝的锁付节拍可控制在1.5秒以内，锁付扭矩精度可控制在±5%范围内，相比人工锁付效率提升4倍以上，同时彻底杜绝垫片漏装、螺丝锁付不到位的问题。设备的维护点全部设置在易操作的外侧位置，电动螺丝批的批头更换无需拆解其他结构，移动槽的卡料清理只需掀开槽体上方的透明防护盖板即可操作，日常维护无需专业人员即可完成，降低了产线的运维成本。
