可旋转升降式T35冲压机械手结构设计

　　在冲压加工产线的实际布局中，这类长行程伸缩式机械手主要承担单台压力机工位间的工件转序，或是多台连线压力机之间的坯料、半成品传递工作，替代人工完成上下料动作，规避冲压作业中人工操作的安全风险，同时匹配压力机的连续冲压节拍，提升整线的生产连贯性。不同于多关节工业机器人的多自由度灵活布局，这款机械手采用直线伸缩臂加末端旋转、底座升降的组合结构，更适配冲压工位前后排布、输送路径固定的场景，不需要复杂的轨迹规划，调试门槛更低，对于中小吨位冲床组成的冲压线来说，设备投入成本也更可控。

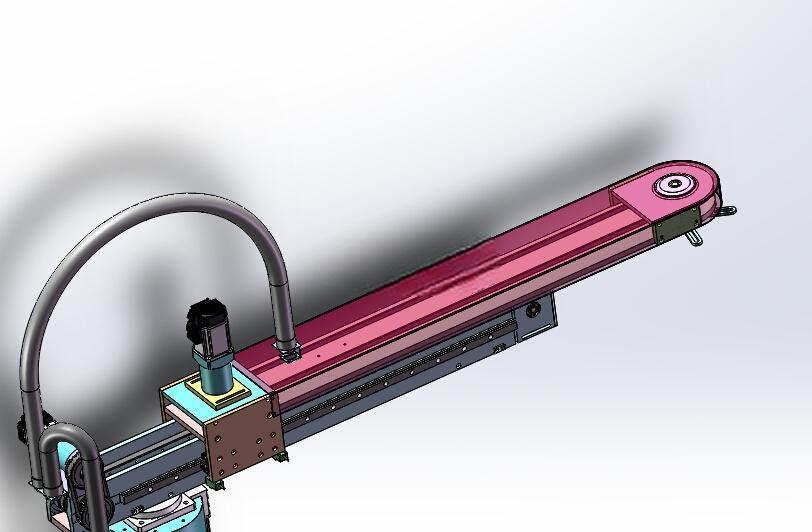

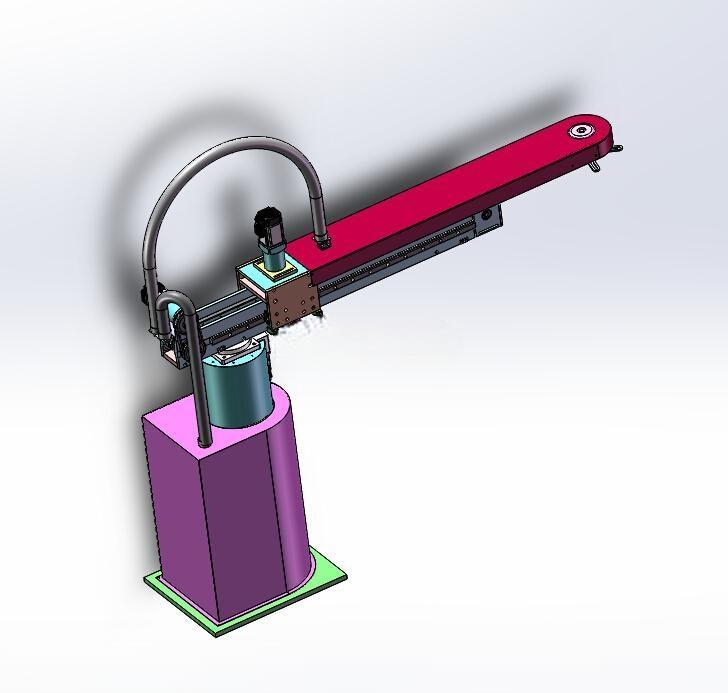

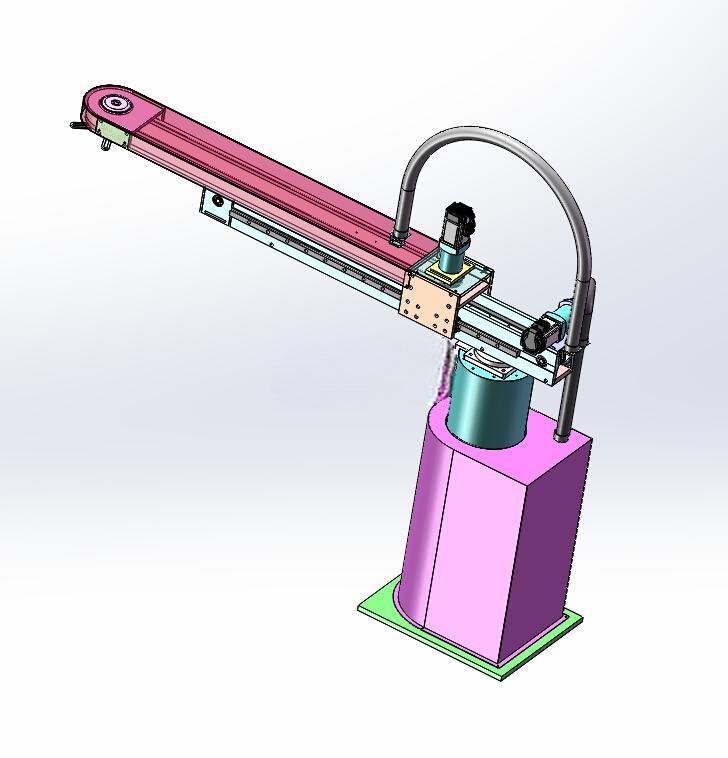

　　从功能实现逻辑来看，该设备的底座集成了旋转与升降两个自由度，能够适配不同高度的模具工位，当冲床模高调整后，不需要重新更改机械手的安装基座高度，仅通过底座的升降行程即可匹配取放料的高度差；底座的旋转功能则可以覆盖冲床工作台正面与侧方的料台位置，不需要额外增加横向输送机构即可完成跨工位的工件转向传递。机械臂主体采用长行程直线导轨模组作为传动载体，搭配伺服电机驱动的同步带传动结构，伸缩速度可根据冲压节拍灵活调整，臂端设置的旋转轴能够在取料后完成工件的角度翻转，匹配下一道工序的工件放置姿态要求，不需要额外增加变位机构。

　　设计过程中优先考虑了冲压现场的工况适配性，臂体采用铝合金型材搭配钢板焊接的加强结构，在保证长行程伸出状态下结构刚性的同时，尽可能降低运动部件的自重，减少驱动电机的负载，提升往复运动的响应速度。走线结构采用拖链内置排布，所有动力线缆、信号线缆都封闭在拖链与臂体内部的走线槽中，避免冲压现场的油污、金属碎屑对线缆造成磨损，同时也防止线缆外露在运动过程中与周边设备发生干涉。臂端的取料接口预留了标准的安装孔位，可以根据工件的材质、形状更换真空吸盘、气动夹爪或者电磁吸盘等不同的取料执行件，适配金属板材、成型冲压件等不同类型工件的搬运需求。

　　安装边界方面，该机械手的底座采用立式安装结构，固定在冲床侧方的设备安装平台上，不需要对原有冲床的机身结构进行改动，安装时仅需要保证底座安装面的水平度，调整臂体伸缩方向与冲床工作台面的平行度即可完成初步定位。臂体完全缩回状态下的整体长度较短，不会占用冲床前方的操作空间，方便操作人员进行模具更换、设备检修等作业；最大伸出行程可覆盖常规吨位冲床的工作台纵深，同时预留了足够的安全距离，避免臂体伸出时与冲床滑块、模具结构发生碰撞。升降行程范围覆盖了常见的冲床闭合高度调整区间，旋转角度可根据工位布局设置硬限位，防止旋转过程中超出安全作业范围触发碰撞风险。

　　在实际产线应用中，这类机械手可以搭配单机自动化料架实现单台冲床的自动上下料，也可以多台串联组成多工位冲压自动化线，每台机械手负责相邻两台冲床之间的工件传递，通过统一的控制系统与冲床的滑块动作信号联锁，当冲床滑块上升到安全高度后，机械手才会进入模腔区域完成取放料动作，动作逻辑互锁可靠，不会出现设备干涉的问题。相较于传统的人工上下料模式，该结构的机械手运行稳定性更强，不会出现人工操作的疲劳失误，同时能够24小时连续运行，大幅提升冲压工序的生产效率，也降低了冲压作业的安全事故概率。结构设计中所有的传动部件都设置了润滑注油点，日常维护时不需要拆解臂体结构即可完成导轨、传动带的润滑保养，维护操作便捷，适合冲压车间这类生产节奏快、维护时间窗口有限的作业场景。
